2．正时链单元安装步骤
    1）安装3号链条张紧器总成。
    2）安装凸轮轴正时齿轮和2号链条（B2）。
    3）安装2号链条张紧器总成。
    4）安装凸轮轴正时齿轮和2号链条（B1）。
    5）用2个螺栓安装1号链条振动阻尼器。力矩：23N·m。
    6）安装2个2号链条振动阻尼器，见图55。
    7）如图56所示，安装2个键和曲轴正时链轮。
    8）安装张紧链轮总成。
    ①在1号惰轮轴的旋转表面上涂抹一薄层发动机机油。
    ②使1号惰轮轴的锁销与气缸体的锁销槽对准的同时，暂时安装1号惰轮轴和带2号惰轮轴的张紧链轮。注意惰轮的安装位置。
    提示：检查并确认1号和2号惰轮轴上有无异物。

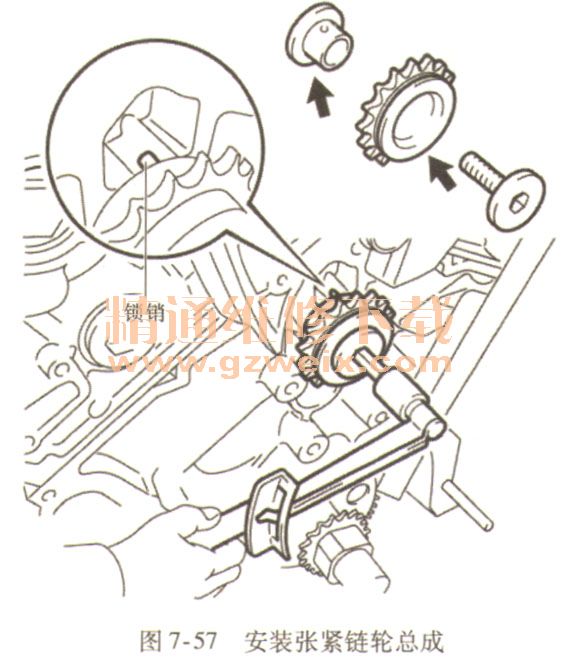

    ③如图57所示，用10mm六角扳手紧固2号惰轮轴。力矩：60N·m。提示：安装张紧链轮总成后，检查并确认张紧链轮运转平稳。

    9）安装链条分总成。

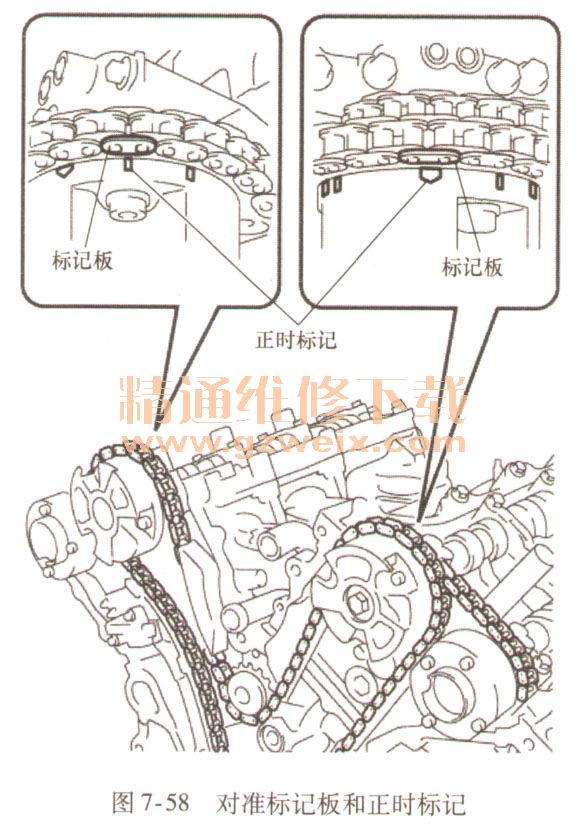

    ①如图58所示对准标记板和正时标记并安装链条。凸轮轴标记板为橙色。

    ②不要将链条穿过曲轴，只需暂时将其放在曲轴上。
    ③如图59所示，逆时针转动凸轮轴正时齿轮总成，以紧固气缸组间的链条。

    重复使用张紧链轮总成时，将链条板与其原来所在位置的标记对准，以紧固气缸组间的链条。

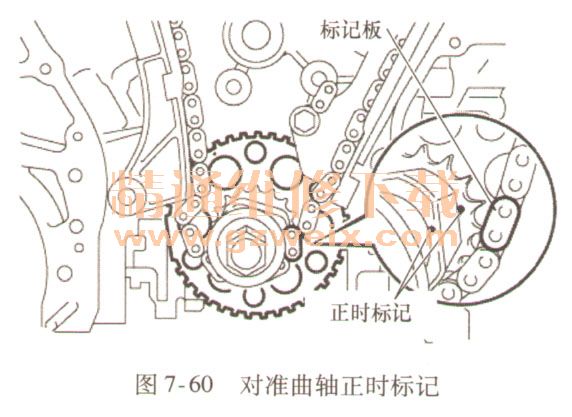

    ④如图60所示对准标记板和正时标记，并将链条安装到曲轴正时链轮上。曲轴标记板为黄色。

    ⑤暂时紧固带轮固定螺栓。
    ⑥如图47所示顺时针转动曲轴，将其定位至右侧缸体孔径中心线（ TDC／压缩）位置。
    10）安装链条张紧器导板。
    ①安装链条张紧器导板。

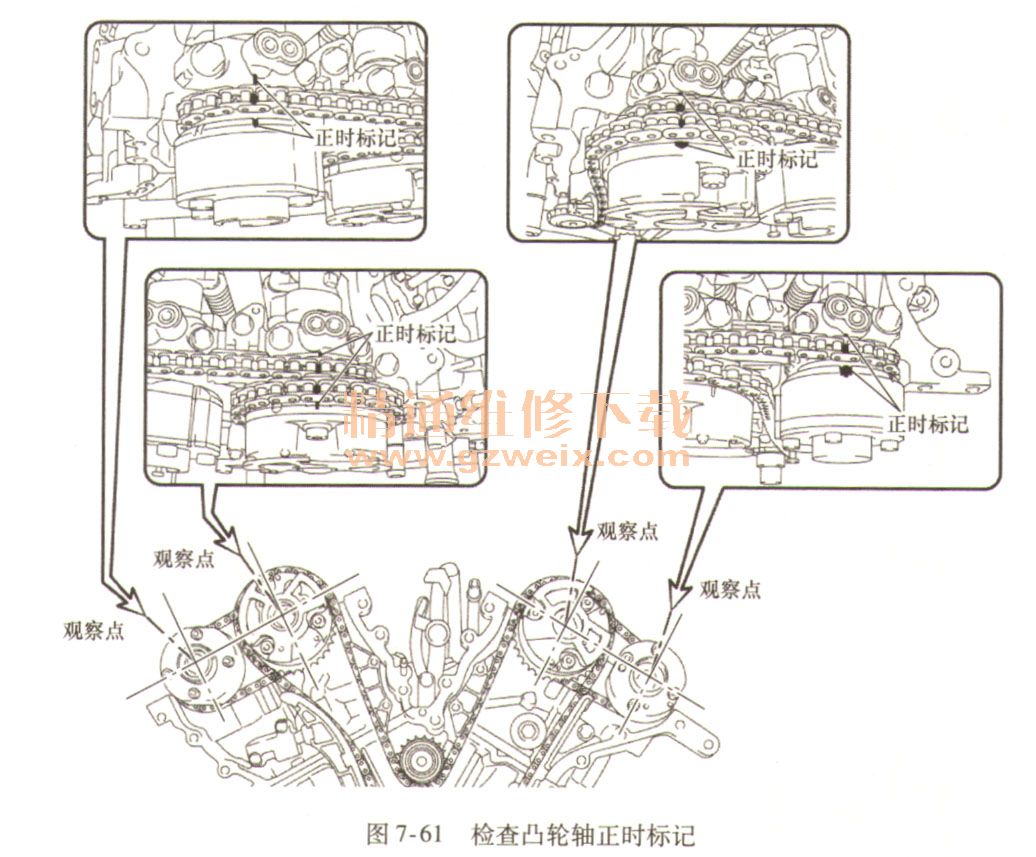

    ②检查并确认各凸轮轴正时标记位于图61所示部位。

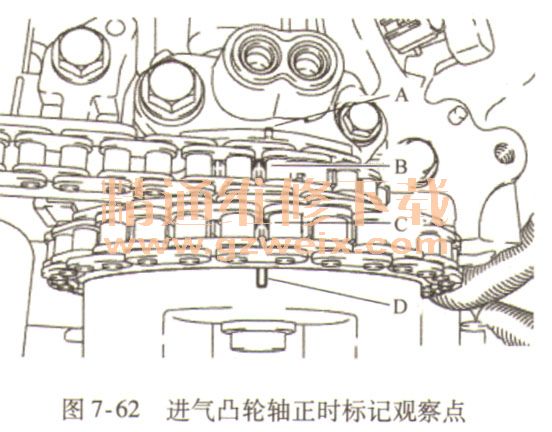

    进气凸轮轴：务必在标记B, C和D位于同一直线处时检查标记A，如图62所示。如果从其他任何观察点检查标记，则不能正确检查。

    ③如果气门正时错位，则重新安装正时链条。
    ④拆下带轮固定螺栓。
