2010年北京现代悦动1.6L G4 GB发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-25 09:55:15

    1．正时带单元拆卸
    1）转动曲轴带轮，将它的槽对准正时带盖的正时标记“T”。一定要顺时针转动曲轴，见图1。

    2）拆卸曲轴带轮螺栓和曲轴带轮。拆卸带轮时，拆卸起动机并固定SST （09231-2B100），见图2。

    3）拆卸曲轴凸缘。
    4）拆卸5个螺栓和正时带下部盖。
    5）拆卸正时带张紧器和正时带。
    6）拆卸螺栓和正时带惰轮。
    7）拆卸曲轴链轮。
    8）拆卸气缸盖罩。
    ①拆卸火花塞导线。
    ②拆卸PCV（曲轴箱强制通风）软管和通气软管。
    ③从气缸盖罩上拆卸加速踏板拉线。
    ④拆卸螺栓和气缸盖罩。

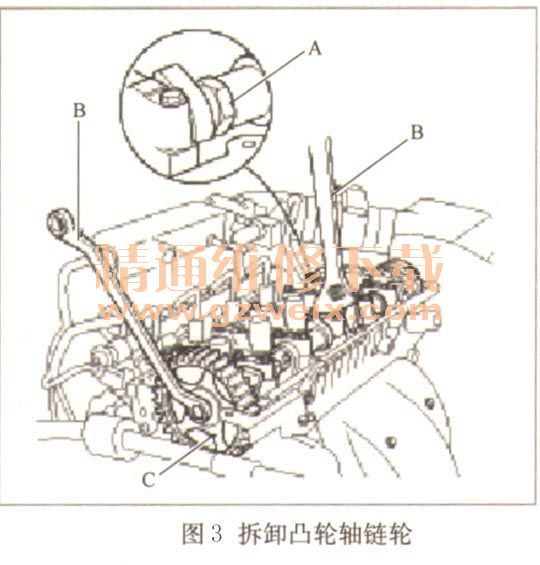

    9）拆卸凸轮轴链轮。用扳手B固定凸轮轴的六角部分A，拆卸螺栓和凸轮轴链轮C，见图3。
