2010年北京现代悦动1.6L G4 GB发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-25 09:55:15

    2．正时带单元安装
    1）安装凸轮轴链轮，按规定力矩拧紧螺栓。
    ①暂时安装凸轮轴链轮螺栓。
    ②用扳手固定凸轮轴的六角部分，拆卸螺栓和凸轮轴链轮。凸轮轴链轮螺栓规定力矩：98.1～117.7N·m。
    2）安装气缸盖罩。
    ①安装气缸盖罩和12个螺栓。拧紧力矩：7.8～9. 8N·m。
    ②安装PCV软管和通气软管。
    ③在气缸盖罩上安装加速踏板拉线。
    ④安装火花塞高压线。
    3）安装曲轴链轮。

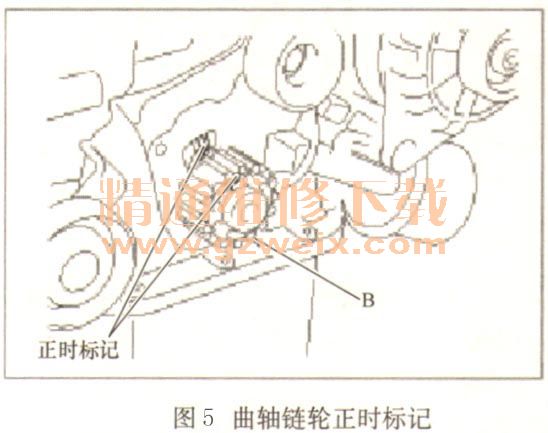

    4）在No. 1活塞位于压缩行程上止点处，对正凸轮轴链轮A和曲轮轴链轮B的正时标记，见图4、图5。

    5）安装惰轮，按规定力矩拧紧螺栓B。惰轮带轮螺栓规定力矩：42.2～53.9N·m。见图6。

    6）使用平垫圈暂时安装正时带张紧器。

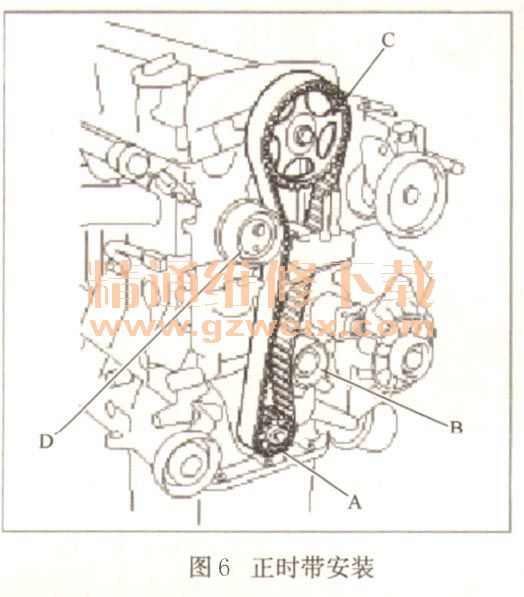

    7）安装正时带，以免每个轴中央部分松弛。安装正时带时，按照下列程序进行曲轴链轮A→惰轮B→凸轮轴链轮C→正时带张紧器D，见图6。
    8）暂时使用中央螺栓安装张紧器带轮，以便在正时带上附加张力。
