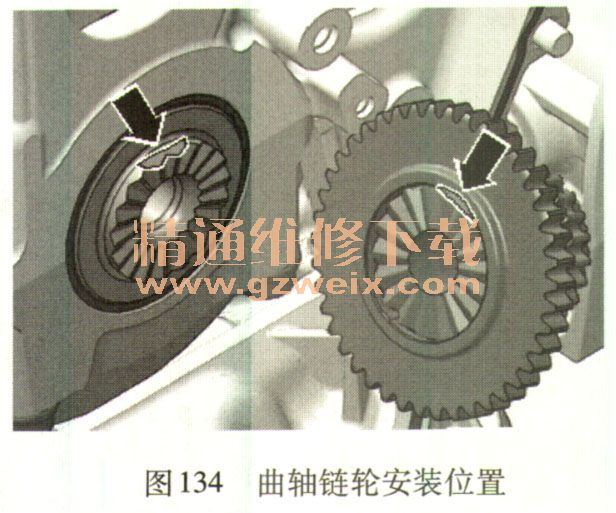

两个面（箭头）必须相对，见图134。



    平衡轴管的轴颈必须卡入凹槽（箭头）见图136。

    更换O形环1并上油，见图137。轴承销的定位销（箭头）必须卡入气缸体的孔中。用机油润滑轴承销。

    必须更换中间轴轮，否则会导致齿隙不正确使发动机损坏；新的中间轴轮有一个滑动漆层，经过一段较短的运行时间后会发生磨损，由此使齿隙得到自动调整。

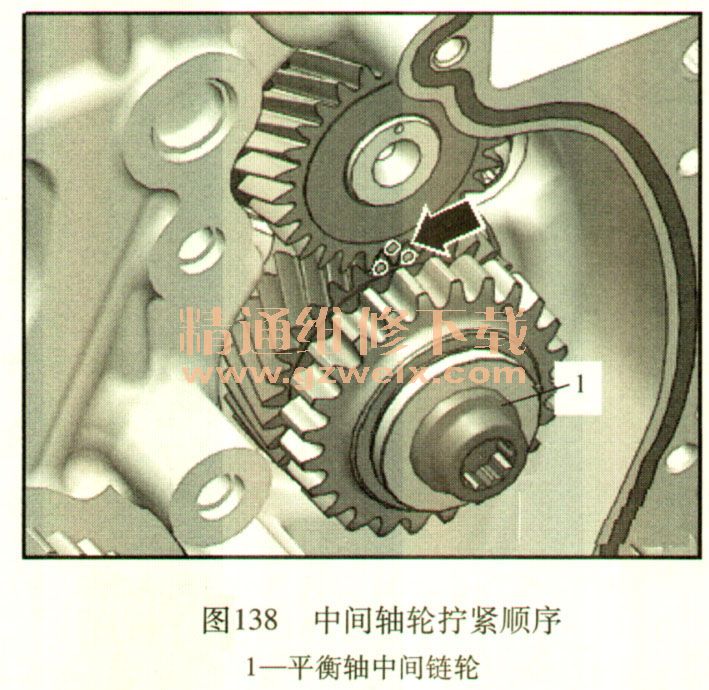

    拧紧新螺栓步骤，见图138如下所示。

    1）用扭力扳手以10N·m的拧紧力矩预拧紧。
    2）转动中间轴轮。
    中间轴轮不得有间隙，否则应松开并再次拧紧。
    3）用25N·m的拧紧力矩拧紧螺栓。
    4）用刚性扳手继续转动90°。
