3．凸轮轴正时链拆装步骤
    （1）拆卸步骤
    1）拆卸正时链上盖板。

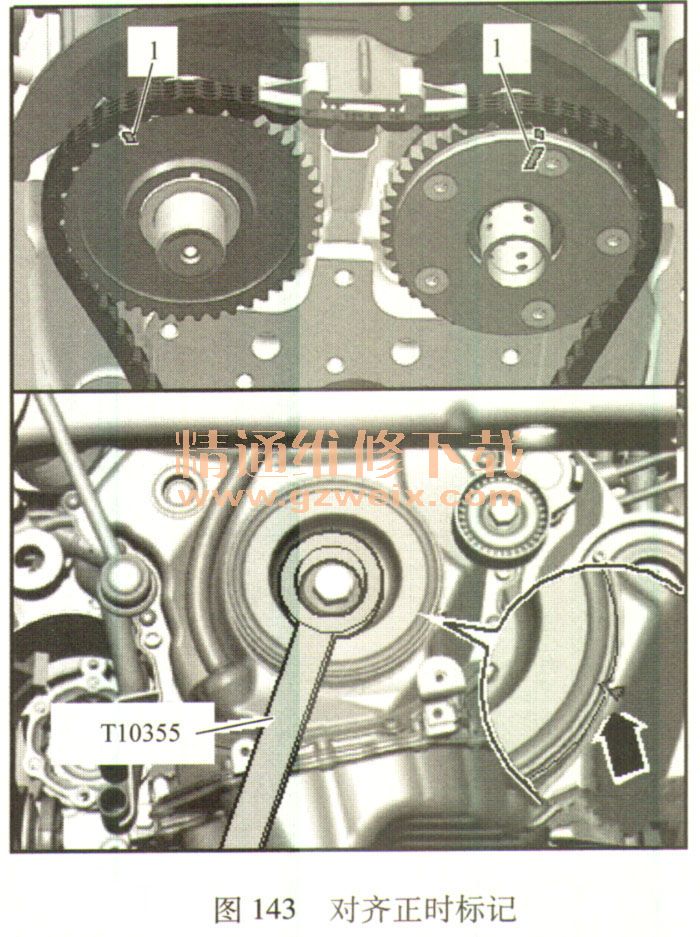

    2）用固定支架T10355将减振器转到上止点位置（箭头）。减振器上的切口必须与正时链下盖板上的箭头标记相对。凸轮轴的标记1必须朝上，如图143所示。

    3）拆下减振器。
    4）拆卸正时链下盖板。
    5）用装配工具T10352（发动机型号代码为CCZA, CCZB, CDAA, CDAB：装配工具T10352/1）沿顺时针方向拆卸控制阀。注意控制阀具有左旋螺纹。
    6）拧出螺栓并拆下轴承桥。
    7）沿箭头方向压机油泵的链条张紧器并用定位销T40011固定。
    8）拆卸机油泵的链条张紧器1。

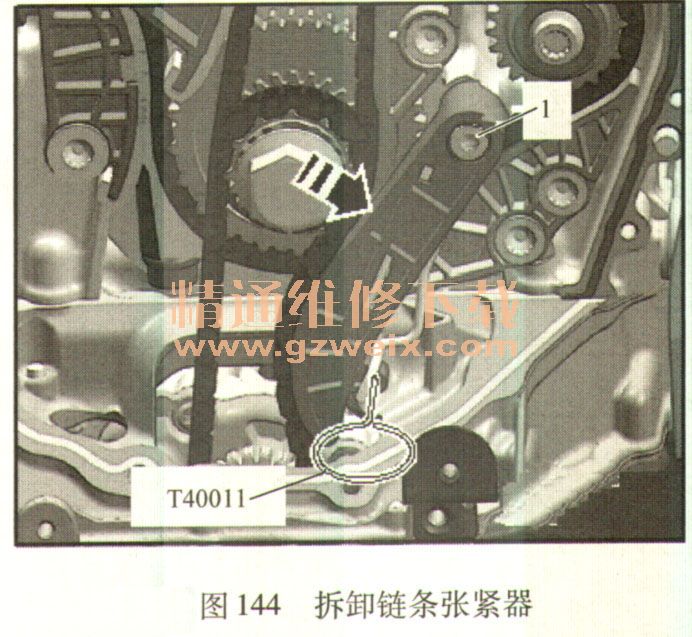

    9）取下机油泵的链条张紧器，如图144所示。

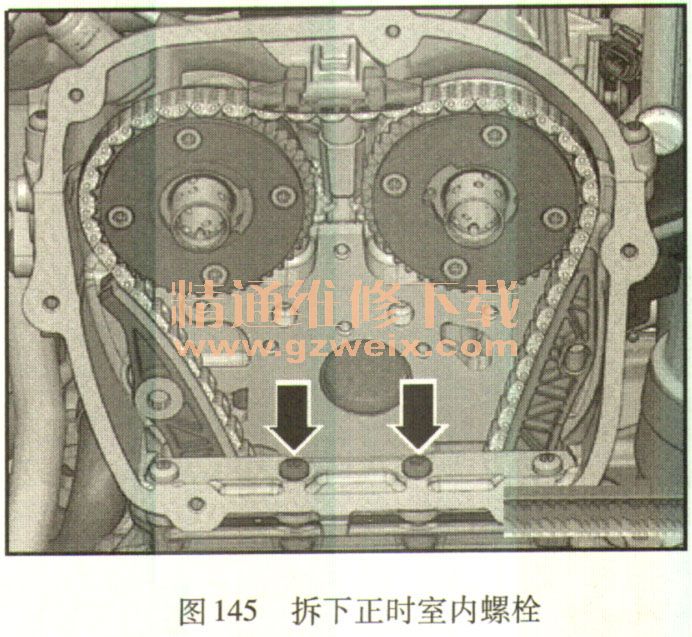

    10）拧出螺栓（箭头），如图145所示。

    根据车型的不同，安装了不同规格的张紧器。
    类型1：
    11）拧入装配杆T40243（箭头）。
    12）将链条张紧器的固定楔抬起（箭头1）。为此应将定位销T40011的末端磨尖。也可以使用刀头宽度约为1. 5mm的螺钉旋具。链条张紧器有损坏的危险，应小心操作。

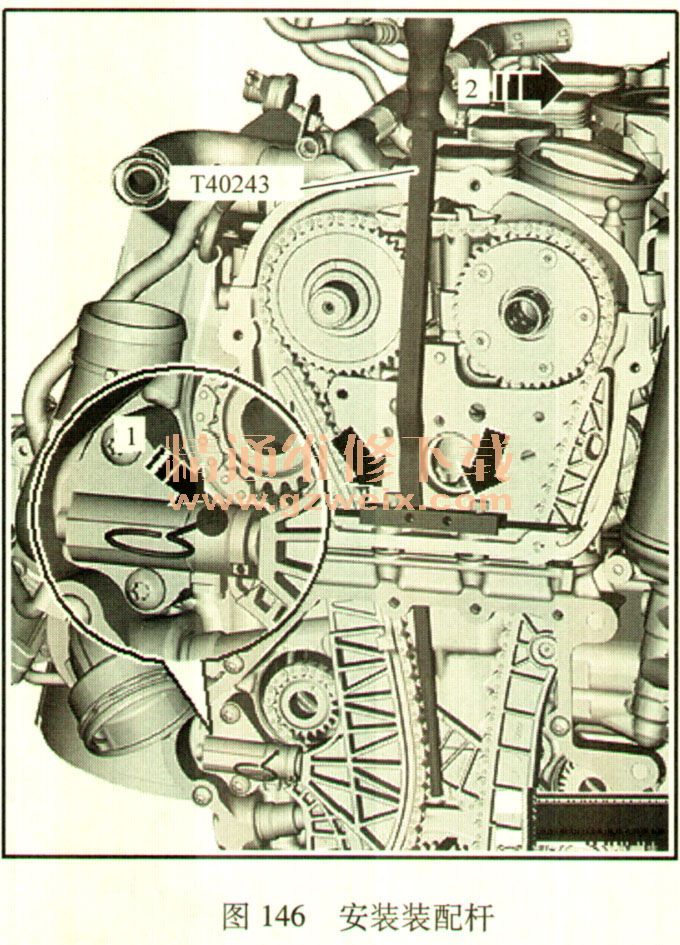

    13）将装配杆T40243，应缓慢地沿箭头方向2按压并固定，如图146所示。

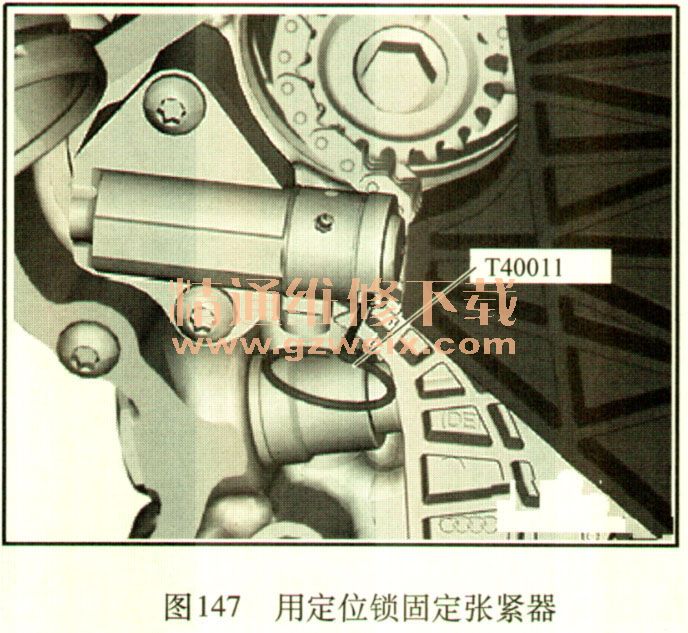

    14）用定位销T40011固定链条张紧器，如图147所示。

    类型2：
    15）拧入装配杆T40243（箭头）。
    16）挤压链条张紧器1的卡环并固定。

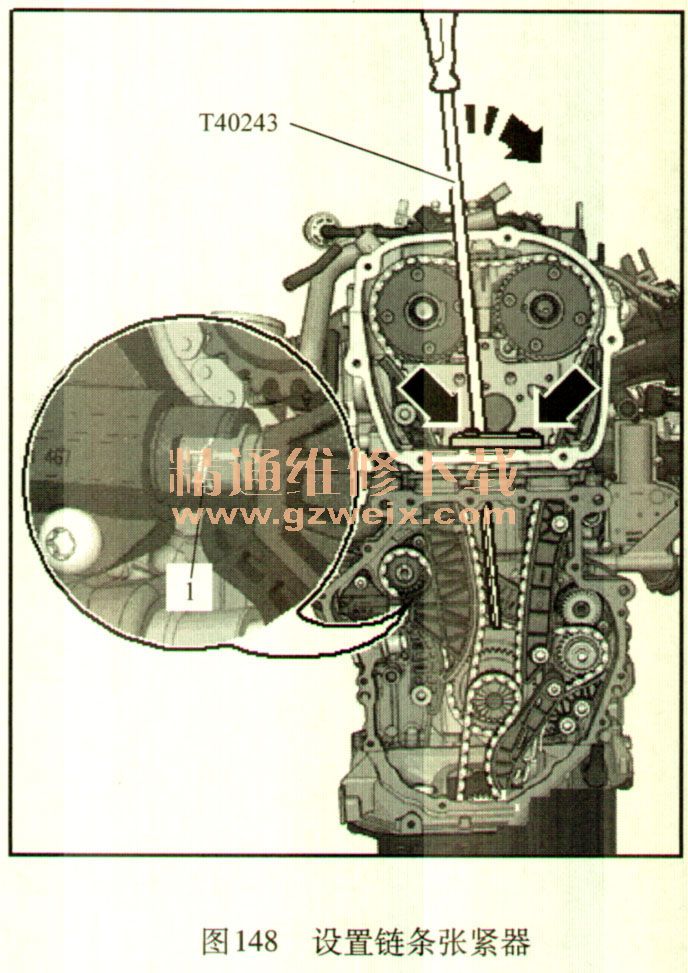

    17）将装配杆T40243缓慢的沿箭头方向按压并固定，如图148所示。

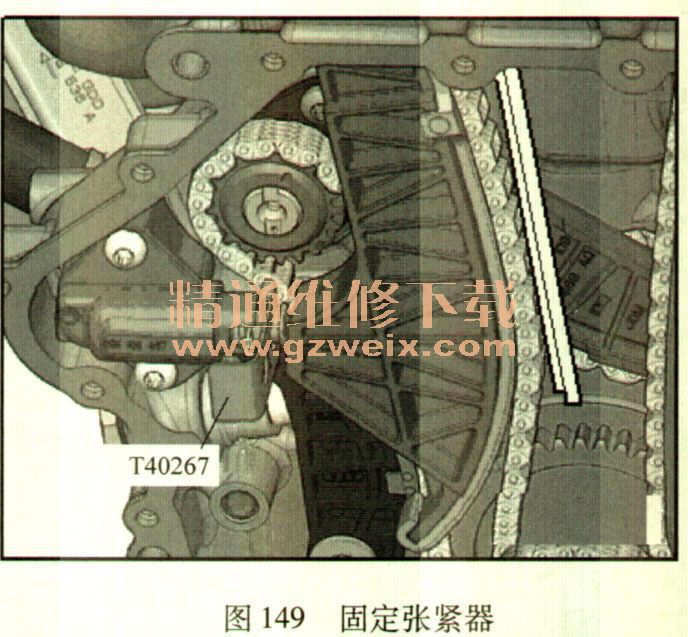

    18）链条张紧器用定位工具T40267固定，如图149所示。
