    19）拆下装配杆T40243。

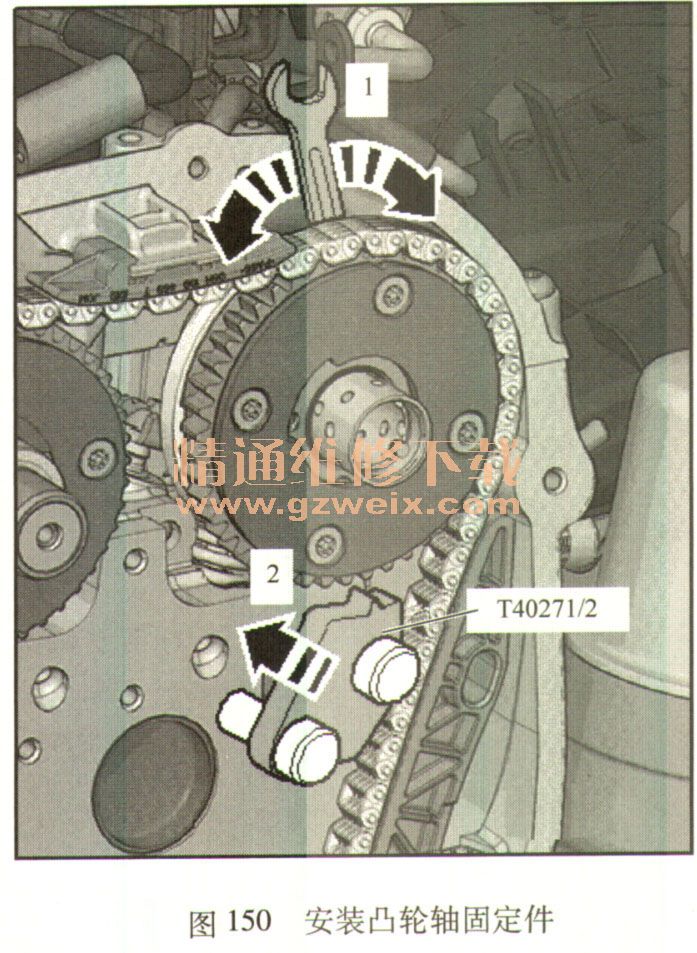

    20）如图150所示，凸轮轴固定件T40271/2拧到气缸盖上，并沿箭头方向2推入链轮花键中，必要时用扳手略微旋转进气凸轮轴1。

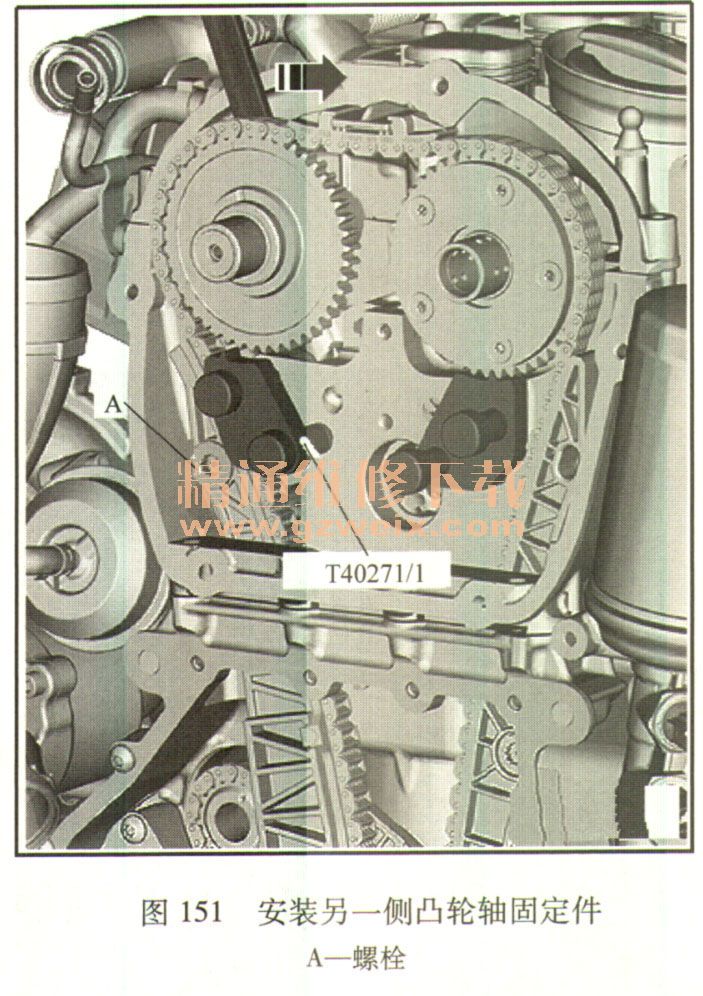

    21）将凸轮轴固定件T40271/1拧到气缸盖上，如图151所示。用呆扳手沿着顺时针方向（箭头）固定凸轮轴。

    22）拧出螺栓A，拆卸张紧轨，继续固定凸轮轴。

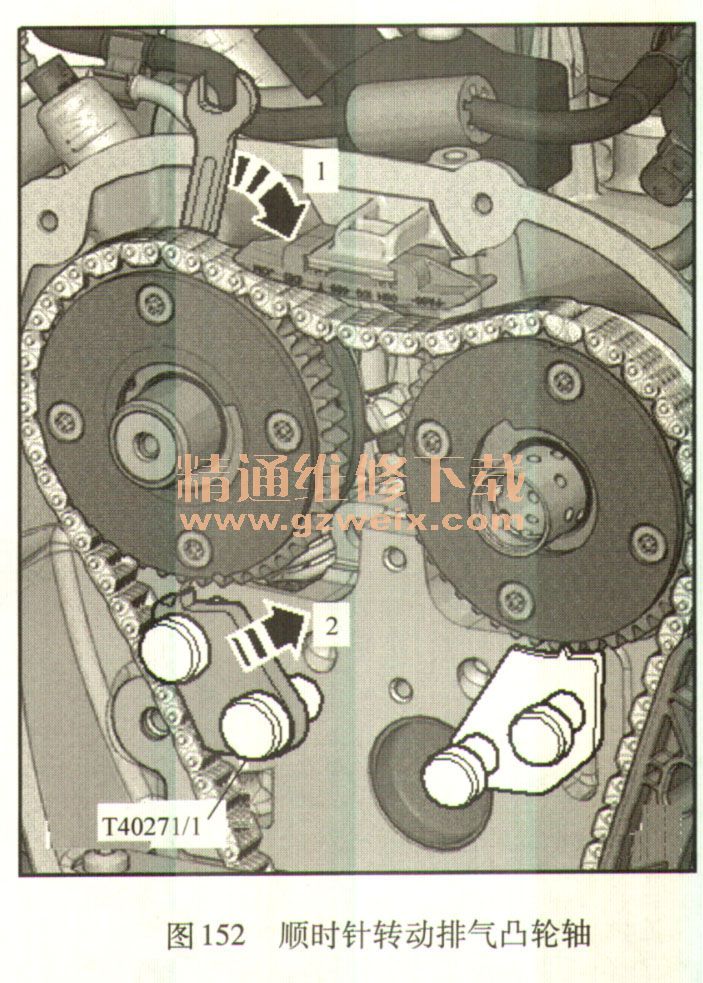

    23）将凸轮轴固定件T40271/1推入链轮花键中2。必要时沿着顺时针方向继续旋转排气凸轮轴1，直至可将凸轮轴固定件推入，如图152所示。凸轮轴正时链松散地放在链轮之间。

    24）拆卸凸轮轴正时链的滑轨。
    25）取下正时链。

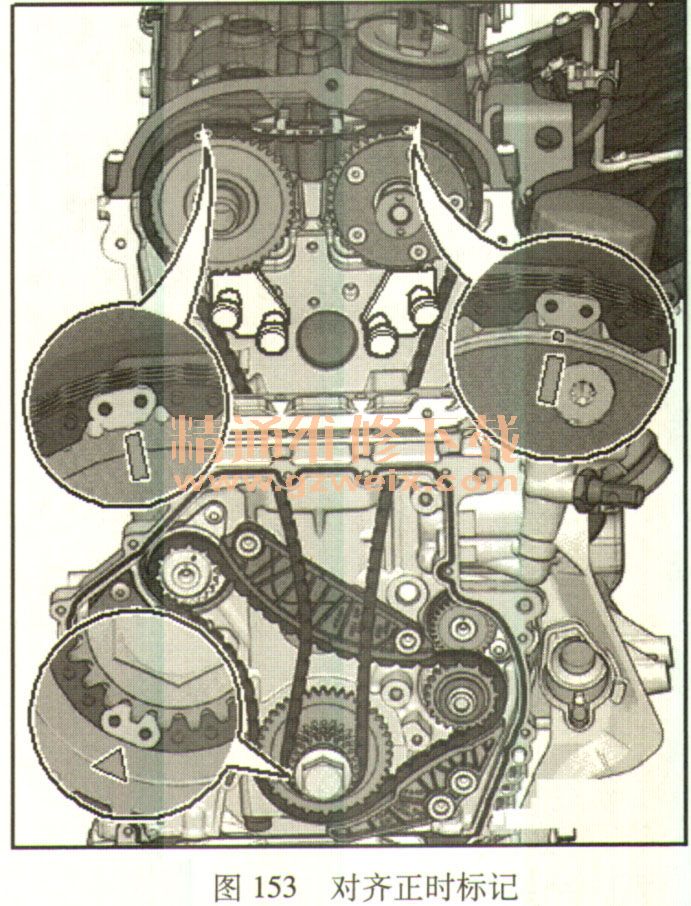

    （2）安装步骤安装正时链需要请另一名机械师帮忙。正时链的彩色链环必须定位在链轮的标记上，如图153所示。

    1）将正时链放置到进气凸轮轴上。
    2）将正时链放置到排气凸轮轴上。
    3）将正时链放置到曲轴上并固定。
    4）安装凸轮轴正时链的滑轨并拧紧螺栓。
    5）沿顺时针方向缓慢地旋转排气凸轮轴，直至可将凸轮轴固定件T40271/1从链轮花键中拉出。固定排气凸轮轴时需要另外一名机械师的帮助。
    6）小心地松开凸轮轴，直至凸轮轴正时链紧贴到滑轨上。将凸轮轴固定在该位置。安装张紧轨前务必检查彩色链环与曲轴的标记是否一致。
    7）继续固定凸轮轴，安装凸轮轴正时链的张紧导轨。拧紧螺栓。
    8）拆下凸轮轴固定件T40271/1。
    9）将凸轮轴固定件T40271/2从链轮花键推出，必要时略微旋转进气凸轮轴。
    10）拆下凸轮轴固定件T40271/2。
    11）由于规格的不同去除定位销T40011或定位工具T40267。

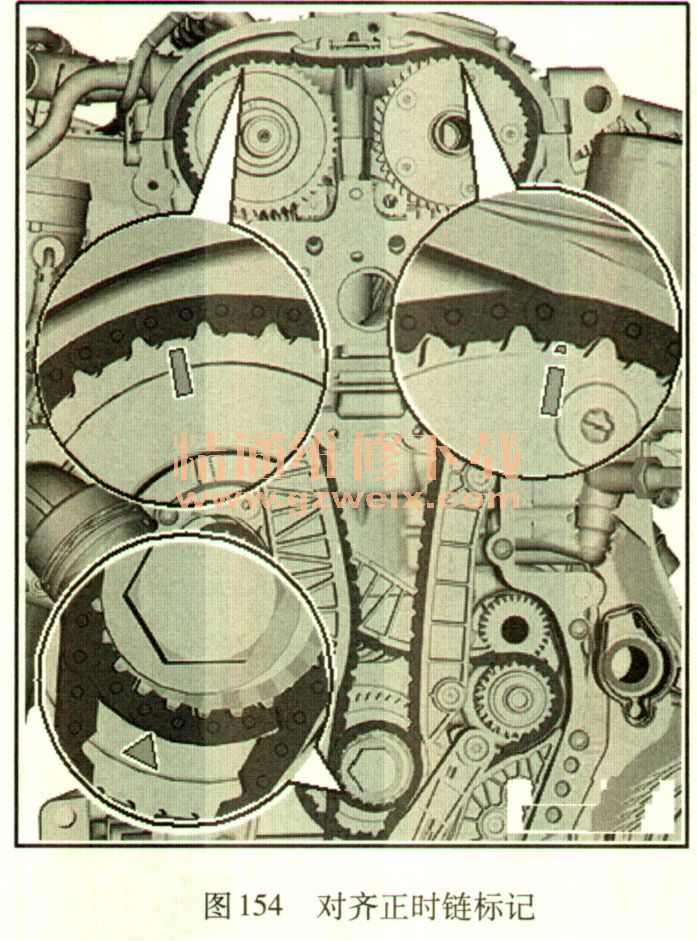

    12）检查颜色链节相对于标记的位置，如图154所示。

    13）安装机油泵传动链和链条张紧器。拧紧螺栓，去除定位销T40011。
    14）拧入螺栓（箭头）并拧紧，螺栓位置如图145所示。
    15）小心地插上轴承桥，不要歪斜。用手拧入螺栓。
    16）拧紧轴承桥的螺栓。
    17）安装控制阀。

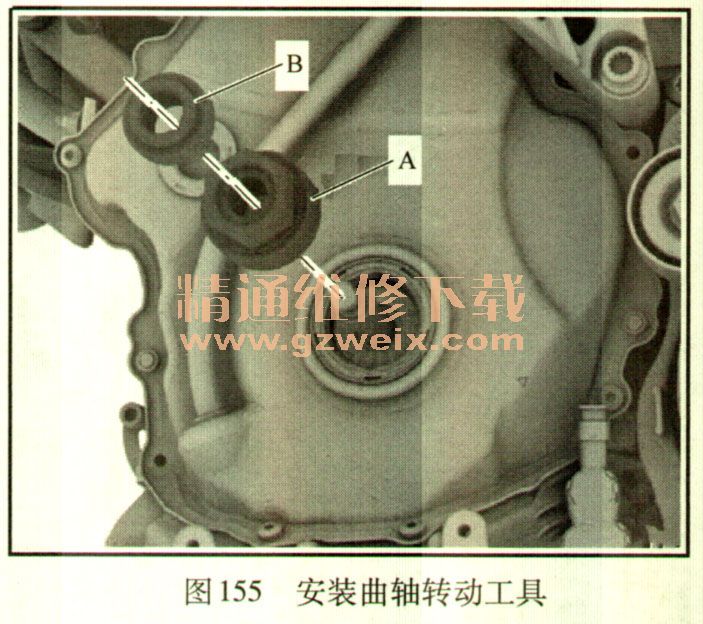

    18）将旋转工具A插到张紧销上，同时注意链轮的齿廓。工具的上方平面位于上止点位置。将旋转工具用带肩螺母B拧紧，如图155所示。

    19）现在可以在六角头上转动曲轴。
    提示：图中显示的是正时链下方带有盖板的发动机。受传动比影响，彩色链环不再与发动机旋转方向一致。因此必须用千分表检查配气相位。
    20）将发动机朝发动机运转方向旋转2圈并检查配气相位。
    其余的组装工作大体上与拆卸顺序相反。
