①正确放置锁紧工具。
②将锁紧工具放置在两个凸轮轴的侧边缘上，以便凸轮轴侧边缘的窄端向上指向锁紧工具。放置锁紧工具时，请考虑
气缸盖中凸轮轴高度的结构差异。如有必要，请转动锁紧工具。
③用呆扳手卡住凸轮轴的六角体处，直至可将锁紧工具安装在侧边缘上。然后，用呆扳手小心地前后交替转动凸轮轴并缓慢而小心地在锁紧工具处拧紧气门室盖螺钉。进行此操作时，请检查锁紧工具是否从
气缸盖两侧伸出相同的距离（用手电筒目视检查）。
根据生产公差，锁紧工具可能会直接位于
气缸盖上，也可能会存在小间隙。均匀地安装锁紧工具时，请正确固定每个部件，并且在转动六角体时凸轮轴上不再有任何间隙，见图7、图8、图9。
④以相同方式（安装凸轮轴）设置其他气缸列。
⑤现在，已使用两个锁紧工具均匀地安装了全部四个凸轮轴，且不存在间隙。用手电筒检查凸轮轴时，可以看到凸轮轴的侧调整边缘和锁紧工具之间没有明显的间隙。

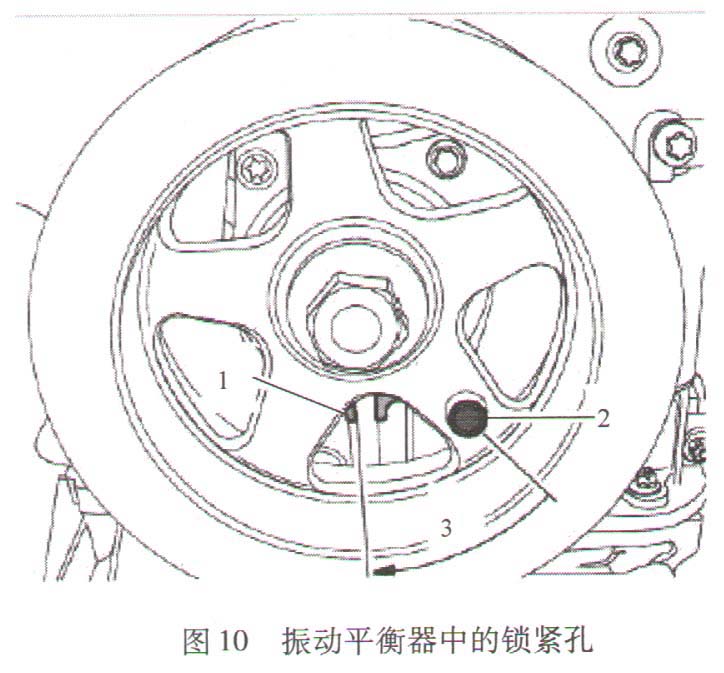

6）将锁紧销／定位销9595/1插入振动平衡器的锁紧孔2，见图10。

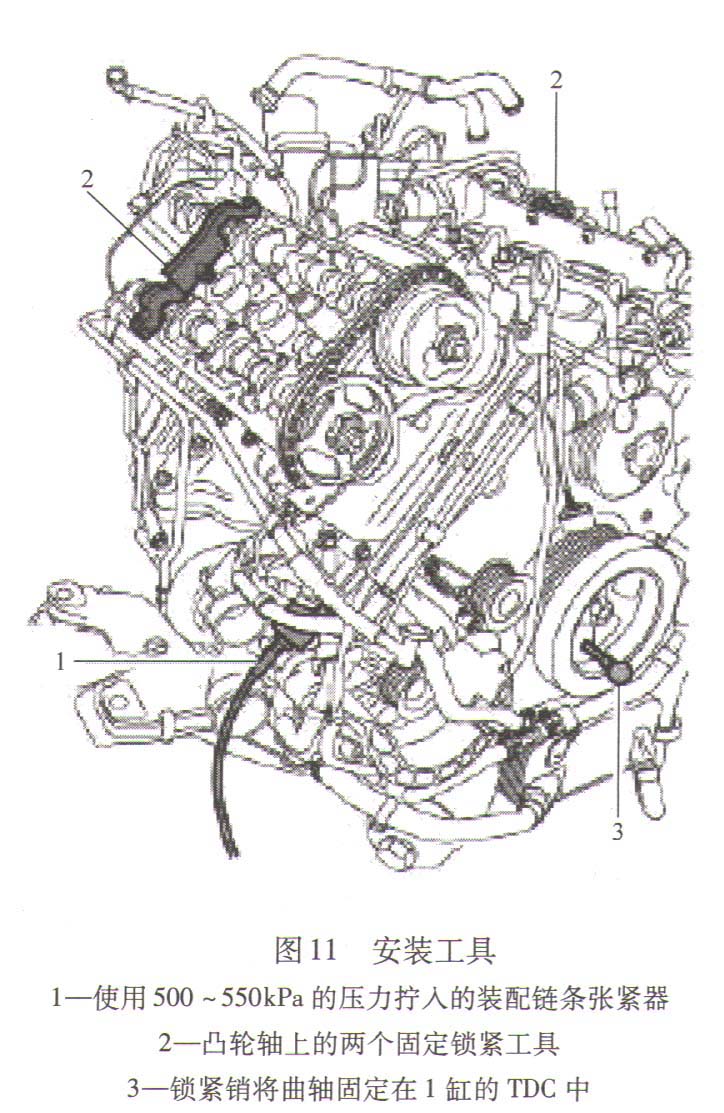

7）转动振动平衡器处的曲轴3，以便振动平衡器中的锁紧销滑入正时箱盖的下锁紧点1。转动的同时，对锁紧销轻轻施加压力，见图11。
8）如果不小心将振动平衡器转过了头，请勿尝试将其再次转回。必须将锁紧工具拆下且必须以只对气门弹簧施加最小压力的方式转动凸轮轴。将曲轴转动一次并重新开始设置过程。
9）正确安装凸轮轴和曲轴。

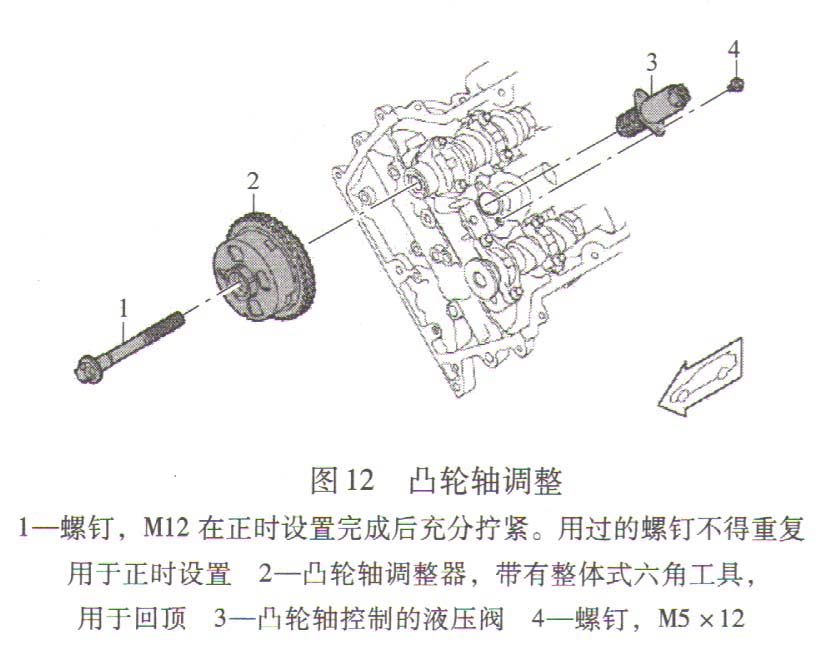

10）按照说明拧紧四个凸轮轴上的凸轮轴控制器和链轮，见图13。进行此操作时，请务必顶住部件上的六角体。链轮。凸轮轴控制器（图12）。
①排气凸轮轴1～4缸上的链轮；②进气凸轮轴1-4缸上的凸轮轴控制器；③进气凸轮轴5～8缸上的凸轮轴控制器；④排气凸轮轴5～8缸上的链轮。
11）拆下工具。
