7）从前正时链条箱上拆下水泵盖。使用密封刮刀［mSST ；KV 10111100 （ J-37228）］切割密封胶，以便拆卸。
8）使用合适的工具从前正时链条箱上拆下前油封。使用螺钉旋具拆卸时注意小心不要损坏前正时链条箱。

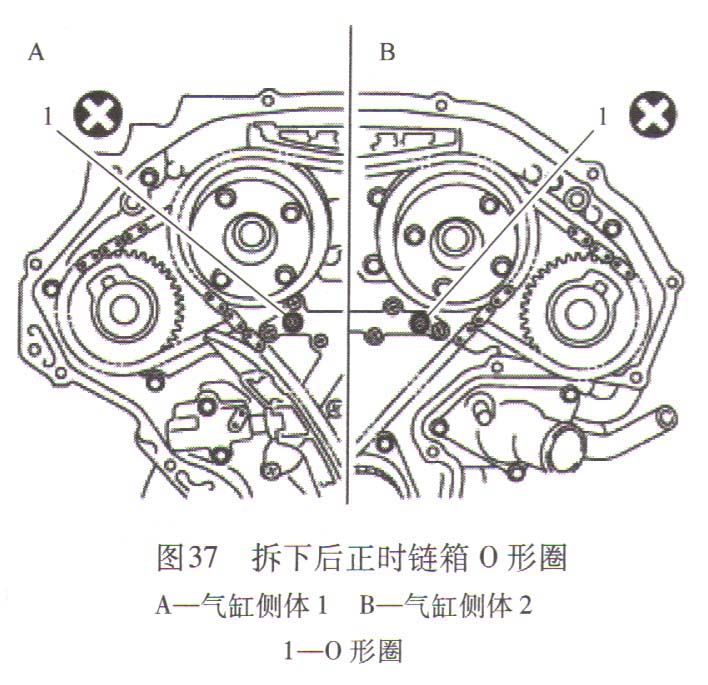

9）从后正时链条箱上拆下O形圈1，见图37。
10）如下所示拆卸正时链条张紧器（主）：

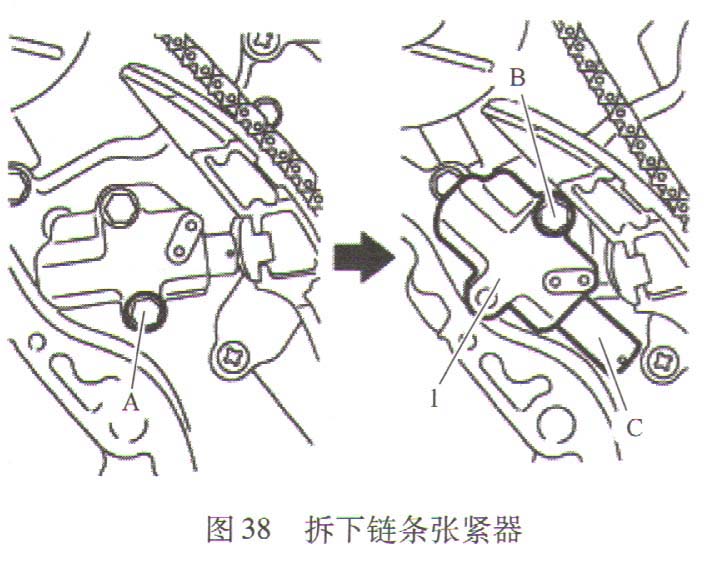

①拆下下装配螺栓A。
②慢慢松开上装配螺栓B，然后转动装配螺栓上的正时链条张紧器（主）1，使柱塞C完全伸出。即使柱塞完全伸出，它也不会从正时链条张紧器（主）上掉下，见图38。
③拆卸上装配螺栓，然后拆卸正时链条张紧器（主）。
11）拆下内链条导轨、张紧侧链条导轨和松紧导杆。拆卸正时链条（主）后可以拆卸张紧导板。注意拆卸正时链条张紧器（主）后，不要分别旋转曲轴和凸轮轴，否则气门会碰撞活塞盖。
12）拆卸正时链条（主）和曲轴链轮。
13）如下所示拆下正时链条（副）和凸轮轴链轮：

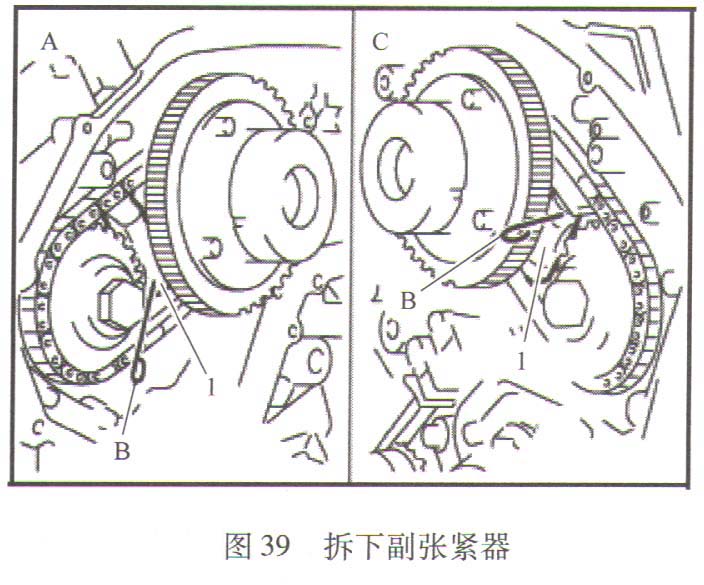

①在气缸侧体1A和气缸侧体2C正时链条张紧器（副）1上安装合适的定位销B。使用直径大约0. 5mm的硬金属销作为限位销，见图39。
②拆下凸轮轴链轮（进气和排气）装配螺栓。使用扳手固定凸轮轴的六边形部分来松开装配螺栓。注意切勿松开装配螺栓，而固定凸轮轴六边形以外的其他部分或张紧正时链条。
③将正时链条（副）与凸轮轴链轮一起拆卸。稍微转动凸轮轴固定正时链条张紧器（副）侧的正时链条松紧度。
将0. 5 mm厚的金属或树脂板插人正时链条和正时链条张紧器柱塞（导板）E之间。从导管槽沟松开正时链条，将正时链条（副）2与凸轮轴链轮一起拆卸，见图40。
注意拆卸正时链条（副）时小心柱塞不要脱落。因为正时链条张紧器（副）的柱塞会在操作时移动，导致固定限位器销脱落。凸轮轴链轮（进气）是用于正时链条（主）和正时链条（副）的二合一结构链轮。图40所示是气缸侧体1的示例。

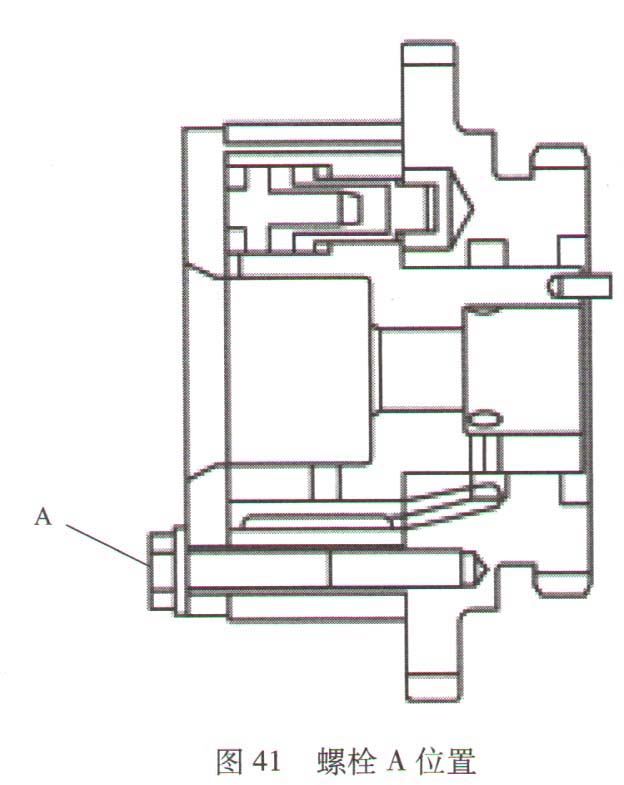

当处理凸轮轴链轮（进气）时，请注意以下事项：注意小心操作，避免振动凸轮轴链轮。切勿分解。如图41所示，切勿松开螺栓A。
