一、上部正时链条拆卸和安装
1．专用工具
（1）JLR-303-1 657VCT锁定工具，如图1所示。

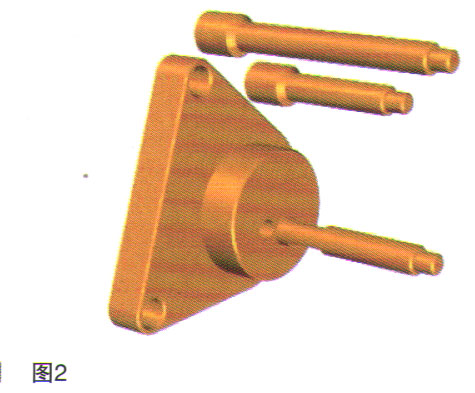

（2）JLR-303-1658凸轮轴锁定工具，如图2所示。

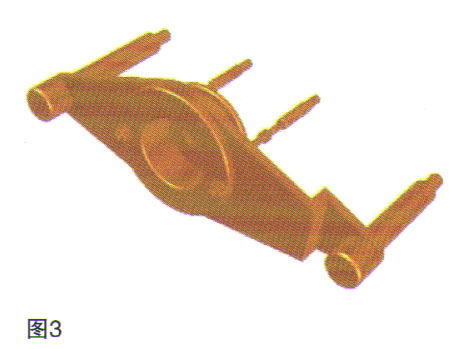

（3）JLR-303-1659曲轴皮带轮锁定工具，如图3所示。
2．拆卸
注意：本方法的插图中包括某些差异，具体取决于车辆规格，但基本信息始终是正确的。插图中某些部件未显示，以获得更清晰的视图。
（1）以合适的2柱举升机升起并支撑车辆。
（3）拆下汽油排放碳粒过滤器（GPF）。
（4）卸下冷却风扇。
（5）拆下上部正时盖。

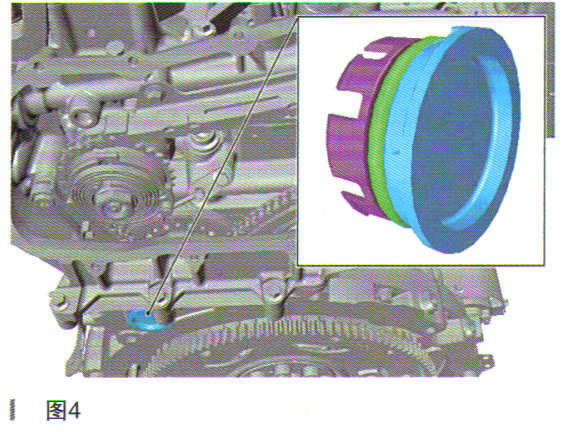

（6）拆下下部齿轮检查塞，如图4所示。

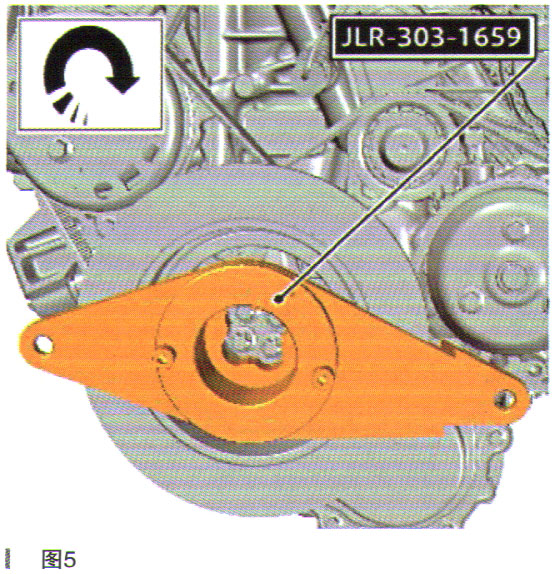

（7）安装专用工具，如图5所示。专用工具：JLR-303-1659。

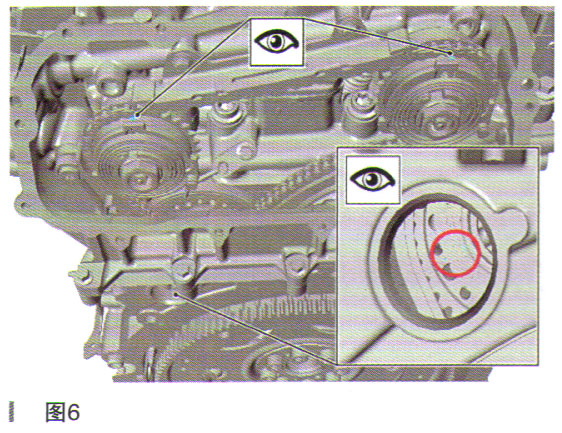

（8）顺时针转动专用工具，直至按图6所示对齐正时一标记。

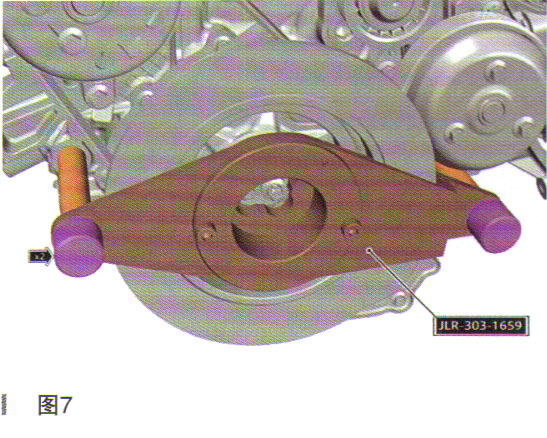

（9）安装专用工具的其余部件，如图7所示。专用工具：JLR-303-1659。使用专用工具，将曲轴锁定到位。
