2020-2021年领克06 1.5发动机JLH-3G15TD正时校对方法
来源:汽车维修技师  作者:佚名  2022-09-10 09:34:35

     1.检查

      (1)拆除发动机舱盖板(全套)。
      (2)拆除发动机装饰盖。
      (3)拆除车轮。
      (4)拆除发动机下护板。
      (5)拆除侧护板。
      (6)拆除中冷器进气管。
      (7)拆除防溅板。
      (8)拆除附件皮带。
      (9)拆除减震皮带轮。
      (10)拆除曲轴位置传感器
      (11)拆除正时皮带上护罩。
      (12)拆除发动机悬置。
      (13)拆除发动机悬置支架。
    (14)拆除正时皮带下护罩。
      (15)将曲轴正时皮带轮转到零位。使用专用工具,安装曲轴旋转工具,如图1所示。
      (16)安装专用工具,曲轴正时皮带轮正时点固定工具如图2所示。

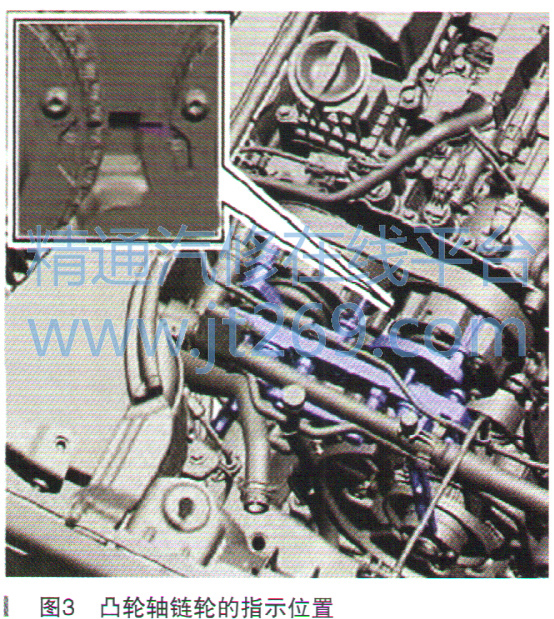

      (17)将专用工具插入到进气和排气VVT工具槽中锁定VVT,如图3所示。检查凸轮轴链轮的指示位置。

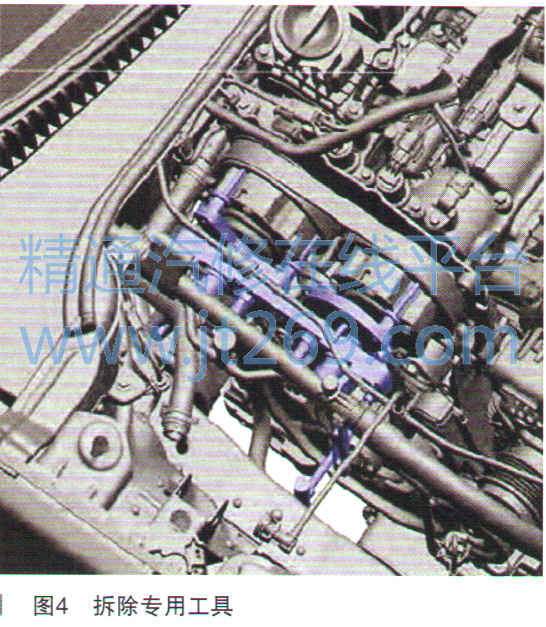

      (18)拆除专用工具,如图4所示。
      (19)使用专用工具,安装曲轴旋转工具。
      (20)使用专用工具,安装VVT正时工具,如图5所示。


[1] [2] [3] [4]  下一页
