故障分析:

1、 模块问题；

2、 线束问题。

排查步骤:

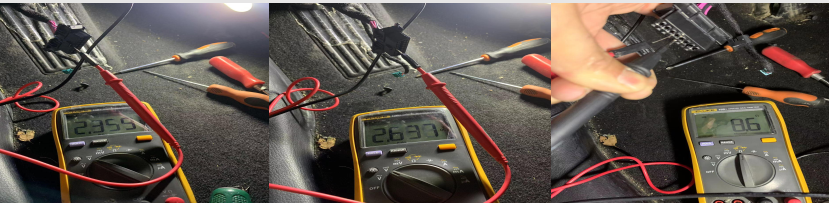

1、 车辆仪表报车辆网络故障， 同时电池包故障灯点亮。 用VDS读取故障码发现扫描不到整个动力网， 用万用表测量诊断口动力网12号、 13号针脚： CANL： 2.355V； CANH： 2.637V； 终端阻值： 8.6Ω (异常） ；

2、 由于动力网所有模块都扫描不到， 怀疑某个模块故障导致动力网瘫痪， 挨个断动力网的模块， 当断开主驾门TJG01接插件（ NFC模块集成在左前后视镜里） 故障消失， 可以正常上OK电， 拆开左前门饰板发现后视镜T03接插件2个针脚有进水腐蚀现象， 处理接插件后故障排除。

维修小结:遇到报网络故障时， 可以通过网络拓扑图让检查思路变得更清晰明了。
