一、凸轮轴正时链条的拆卸
1.专用工具
(1)EN-955-10-A锁销。
(2)EN-52461凸轮相位器扭矩反作用工具。
(3)EN-52461-100适配器凸轮相位器扭矩反作用工具。
(4)EN-52462-A凸氧踌由工具。
2.拆卸方法
(1)使用油漆笔或同等工具,从螺栓中央向上标记(如图1所示中1)两个执行器凸轮、正时链条和凸轮轴壳体盖,以辅助安装。
(2)拆下凸轮轴盖孔塞(如图2所示中1)。
(3)拆下凸轮轴托架螺栓M8(如图2所示中2)。
(4)安装EN-52462-A凸轮轴工具(如图3所示中1)。

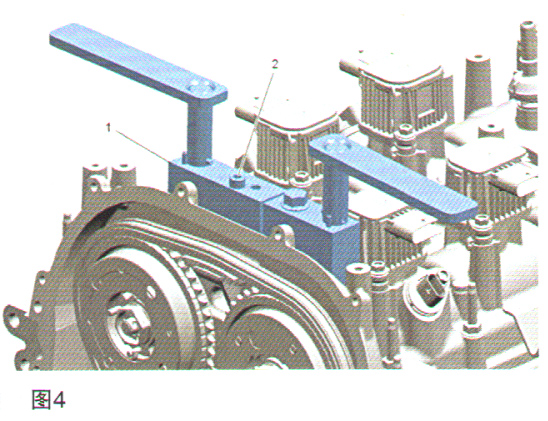

(5)如果发动机正时设置正确,EN-52462-A凸轮轴工具(如图4所示中1)的销将就位至凸轮轴外壳的孔内,确保凸轮轴保持在正时位置。
(6)EN-52462-A凸轮轴工具将顶住凸轮轴外壳齐平。
(7)使用螺栓(如图4所示中2)锁止EN-52462-A凸轮轴工具。
(8)如果EN-52462-A凸轮轴工具不能固定在凸轮轴的孔内。来回转动发动机,直至EN-52462-A凸轮轴工具在凸轮轴内完全正确就位。
(9)EN-52462-A凸轮轴工具将顶住凸轮轴外壳齐平。
( 10)使用螺栓锁止EN-52462-A凸轮轴工具。

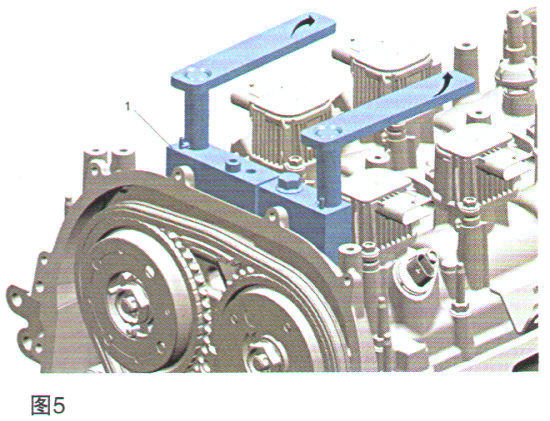

(11)按箭头方向转动杆,锁止EN-52462-A凸轮轴工具(如图5所示中1)。
