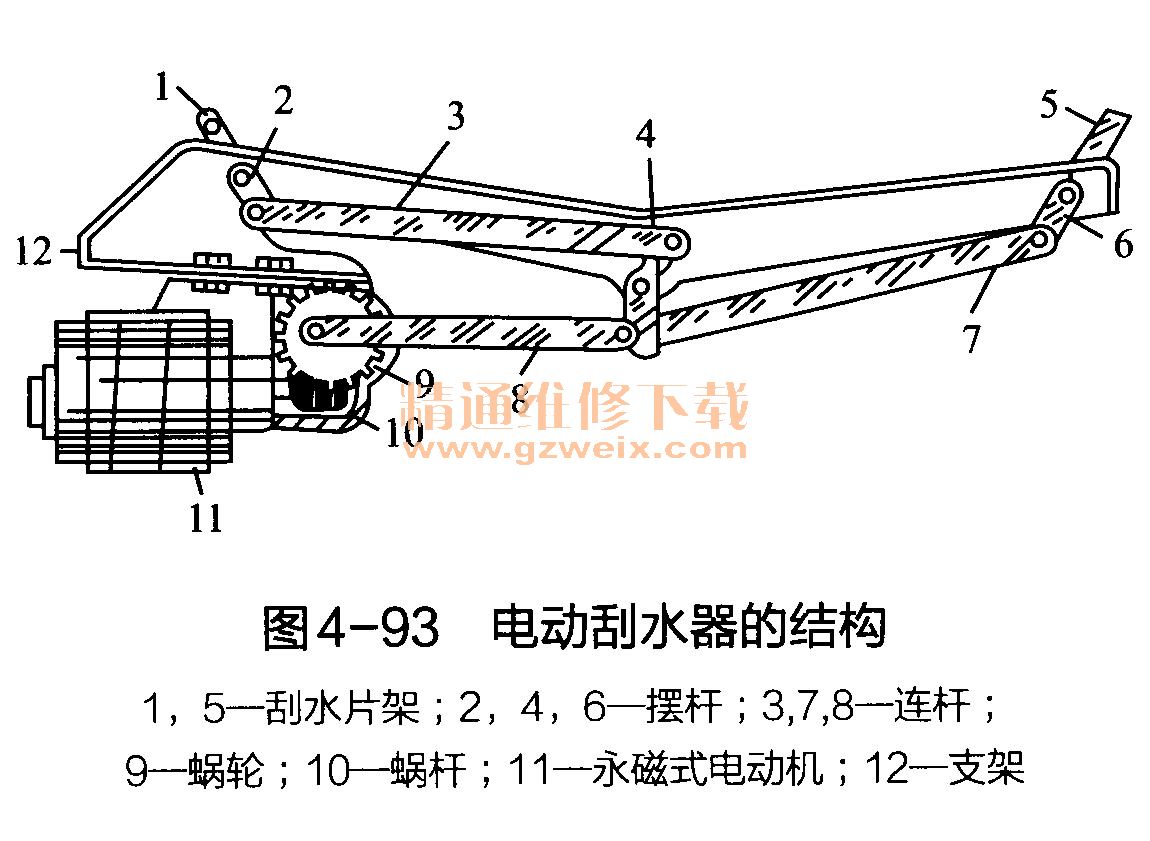

洗涤器主要由洗涤器电动机、洗涤器水泵、水管和喷嘴等组成，如图4-95所示。洗涤器电动机为永磁式微型电动机，洗涤器水泵的叶片转子固定在水泵轴上，水泵轴用联轴节与洗涤器电动机轴连接，出水软管用胶管分别与发动机盖上的4个喷嘴连接。当洗涤器电动机电枢接通电流时，电枢绕组便在永久磁铁产生的磁场中受力旋转。电枢轴转动时，通过联轴节驱动水泵轴和泵转子一同旋转，泵转子便将储液罐内的洗涤剂泵入出水软管，并经挡风玻璃前端的喷嘴喷向挡风玻璃。与此同时，刮水器同步工作，刮水片同时摆动，从而将挡风玻璃上的脏污刮洗干净。
二、刮水器和洗涤器系统电路识图示例

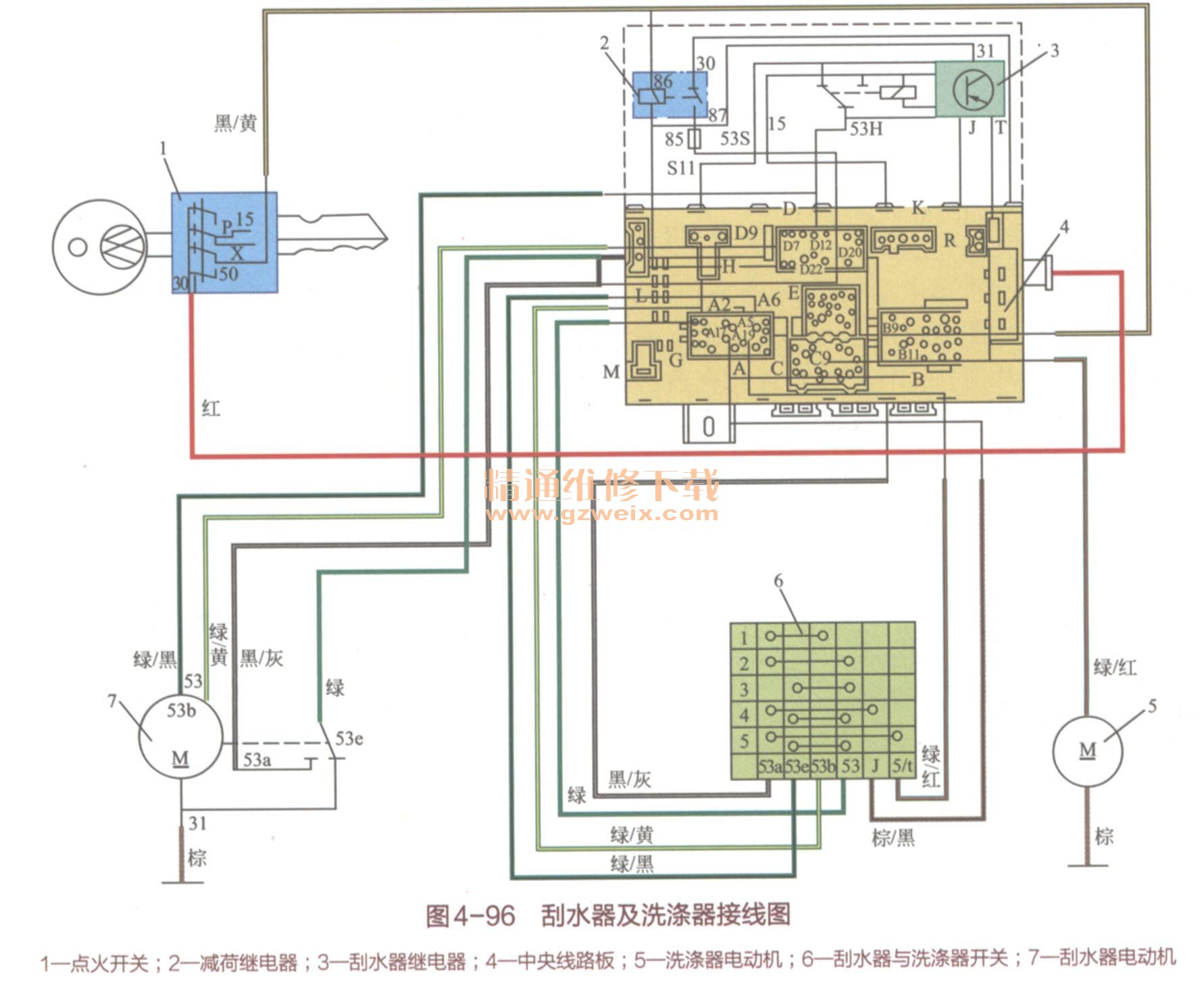

前风窗刮水器及洗涤器接线图如图4-96所示。在中央线路板内部，接点D9与A5接通，接点D20与端子D9接通，接点D17与A6接通，接点C9与A19接通，接点D22为搭铁端子，减荷继电器2安装在中央线路板8号位置；刮水继电器安装在中央线路板10号位置。刮水器及洗涤器的工作过程如下。
（1）高速刮水 刮水器高速工作时，电动机电机电路直接受刮水器与洗涤器开关6控制，不受刮水器继电器控制。刮水器与洗涤器开关拨到1挡，其电路为：电源正极→中央线路板单孔插座→红色导线→点火开关端子30→点火开关端子X→黑／黄色导线→熔丝S11→中央线路板接点B9→黑／灰色导线→刮水器与洗涤器开关端子53a→刮水器与洗涤器开关1挡→刮水器与洗涤器开关端子53b→绿／黄色导线→中央线路板接点A5→接点D9→绿／黄色导线→刮水器电动机端子53b→刮水器电动机一电动机端子31→棕色导线搭铁回到电源负极。此时电动机电刷偏置，电枢轴以62～80r/min的转速运转，风窗上的刮水片快速摆刮。
（2）低速刮水当刮水器与洗涤器开关拨到2挡时，其电路为：电源正极一中央线路板单孔插座→红色导线→点火开关端子30→点火开关端子X→黑／黄色导线→熔丝S11→中央线路板接点B9→黑／灰色导线→刮水器与洗涤器开关端子53a→刮水器与洗涤器开关2挡一刮水器与洗涤器开关端子53→绿色导线→中央线路板接点A2→刮水继电器端子53S→刮水继电器触点→刮水继电器端子53H→中央线路板接点D12→绿／黑色导线→刮水器电动机→电动机端子31→棕色导线搭铁回到电源负极。电动机电刷相隔180°，电枢轴以42～52r/min的转速运转，风窗上的刮水片慢速摆刮。
（3）点动刮水刮水器与洗涤器开关3挡为空挡，刮水器处于停止工作状态。当驾驶员按下手柄开关时，刮水系统工作情况与手柄开关接通2挡时相同，当放松手柄时，开关将自动回到空挡，实现点动刮水。
（4）间歇刮水当刮水器与洗涤器开关拨到4挡（最下挡）时，刮水器处于间歇工作状态。在继电器的控制下，刮水器每6s工作一次。刮水器继电器电路为：电源正极→中央线路板单孔插座→红色导线→点火开关端子30→点火开关端子X→黑／黄色导线→熔丝S11→中央线路板接点B9→黑／灰色导线→刮水器与洗涤器开关端子53a→刮水器与洗涤器开关4挡→刮水器与洗涤器开关端子J→棕／黑色导线→中央线路板接点A12→刮水器继电器端子J→继电器内部电路→继电器端子31搭铁回到电源负极。
刮水继电器电源接通后，内部电路工作，其触点每6s将端子53H接通电源一次，使刮水器电动机电源接通工作。此时电动机电路为：电源正极→中央线路板单孔插座→红色导线→点火开关端子30→点火开关端子x→黑／黄色导线一熔丝S11→中央线路板接点B9→继电器端子15→继电器触点一继电器端子53H→绿／黑色导线→刮水器电动机→电动机端子31→棕色导线搭铁回到电源负极。
（5）清洗玻璃当驾驶员将刮水器与洗涤器开关向转向盘方向拨动时，洗涤器电动机电路接通，位于发动机盖上的4个喷嘴同时向挡风玻璃上喷洒洗涤液，与此同时，刮水器继电器电路接通并控制刮水器的刮水片摆刮3～4次后停止摆刮。洗涤器电动机电路为：电源正极→中央线路板单孔插座→红色导线→点火开关端子30一点火开关端子X→黑／黄色导线→熔丝S11→中央线路板接点B9→黑／灰色导线→刮水器与洗涤器开关端子53a→刮水器与洗涤器开关5挡一刮水器与洗涤器开关端子5/t→绿／红色导线→中央线路板接点A19→中央线路板接头C9→绿／红色导线→清洗器电动机→棕色导线搭铁回到电源负极。如刮水器与洗涤器开关停留在该位置，水泵将继续喷洒洗涤液，刮水器也将继续工作；如放松开关，水泵将停止喷水，继电器和刮水器也将停止工作。
（6）停机复位在刮水器电动机上设有一个由凸轮驱动的一掷二位停机自动复位开关，用以保证刮水器停机（刮水器与洗涤器开关拨回到3挡）时，刮水处在挡风玻璃下沿位置，只有在刮水片摆到挡风玻璃下沿时，刮水器电动机电路才能切断，否则停机自动复位开关的触点53e和53a接通，电动机将继续转动，直到刮水片摆到玻璃下沿时为止。
当点火开关接通时，减荷继电器2线圈电流接通，其电路为：电源正极一中央线路板单孔插座→红色导线→点火开关端子30→点火开关端子X→黑／黄色导线→减荷继电器的端子86、线圈、端子85→中央线路板接点D22搭铁回到电源负极。
减荷继电器2线圈通电产生电磁吸力，将其触点吸闭，刮水器电动机停机复位时的电路接通，其电路为：电源正极→中央线路板单孔插座→减荷继电器端子30、触点、端子87→中央线路板接点D20黑／灰导线→刮水器电动机触点53a, 53e→绿色导线一中央线路板接点D17→中央线路板A6接点→绿／黑色导线→刮水器与洗涤器开关端子53e, 53→绿色导线→中央线路板接点A2→刮水器继电器端子53S→继电器触点、端子53H→中央线路板接点D12→绿／黑色导线→刮水器电动机→端子31搭铁回到电源负极。刮水器电动机转动到复位开关的触点53e与搭铁触点31接通时，电动机电路切断停止转动，此时刮水片正好摆到挡风玻璃下沿位置。
三、故障检修

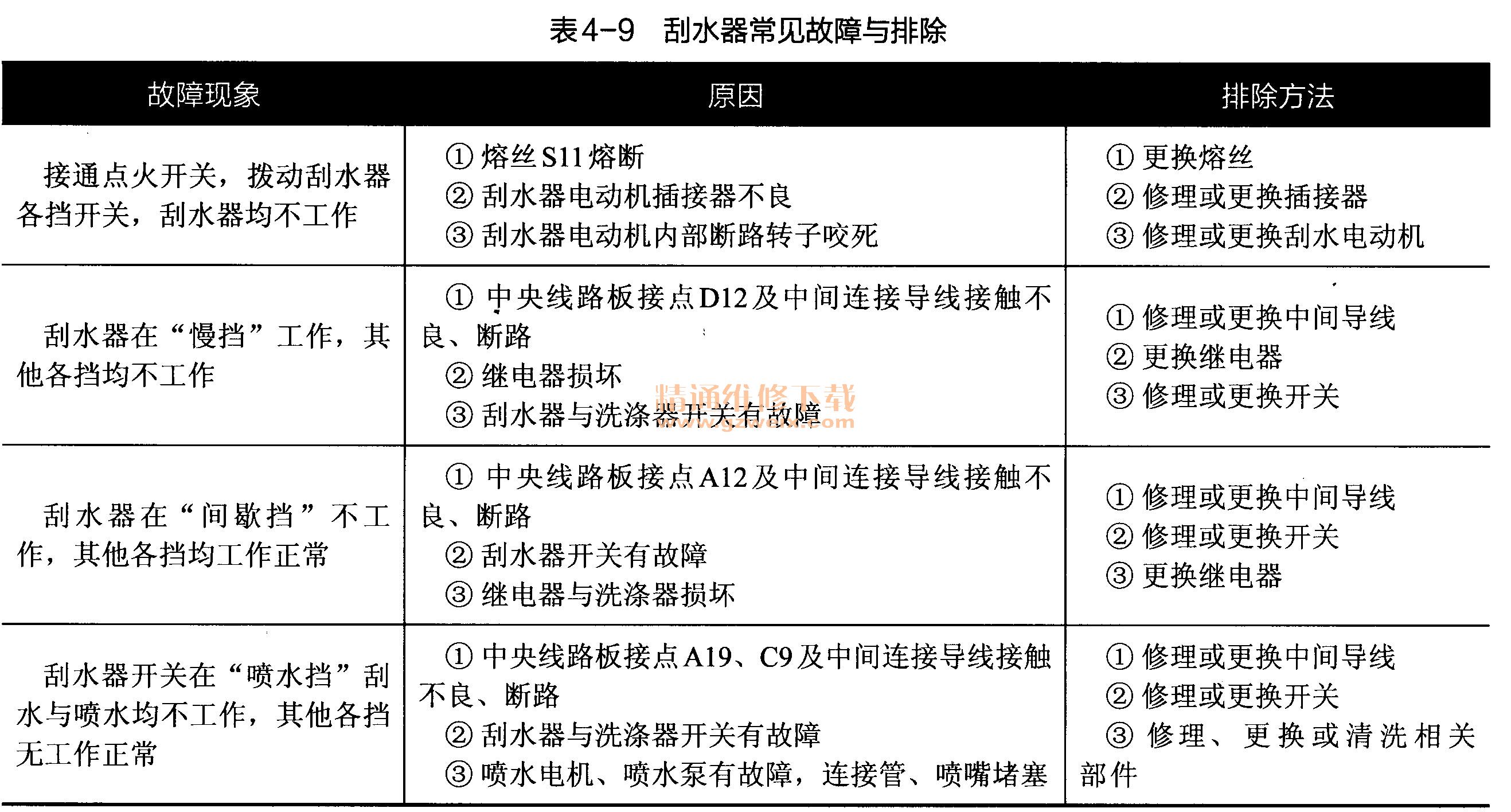

刮水器及洗涤器常见故障与排除如表4-9所示。
