学会看懂通用车系电路图
来源:本站整理  作者:佚名  2014-09-04 20:33:41

    第一章 通用车系电路图识图基础

    汽车电路图有汽车电路原理图、线束图、部件定位图和其他图示等之分,这里所说的识图主要指的是识读电路原理图。读懂电路原理图,先要做三个方面的准备:一是具备汽车结构原理和电学电路的基本知识,懂得汽车电控电路的结构原理;二是懂得汽车电路的图形符号和一些标注常识;三是掌握不同厂家电路图的画法风格和特点。同样,看懂通用汽车电路图,也要先懂得这些知识。

    第一节 认识通用车系电路图形符号和标注

    1.示意图和布线图

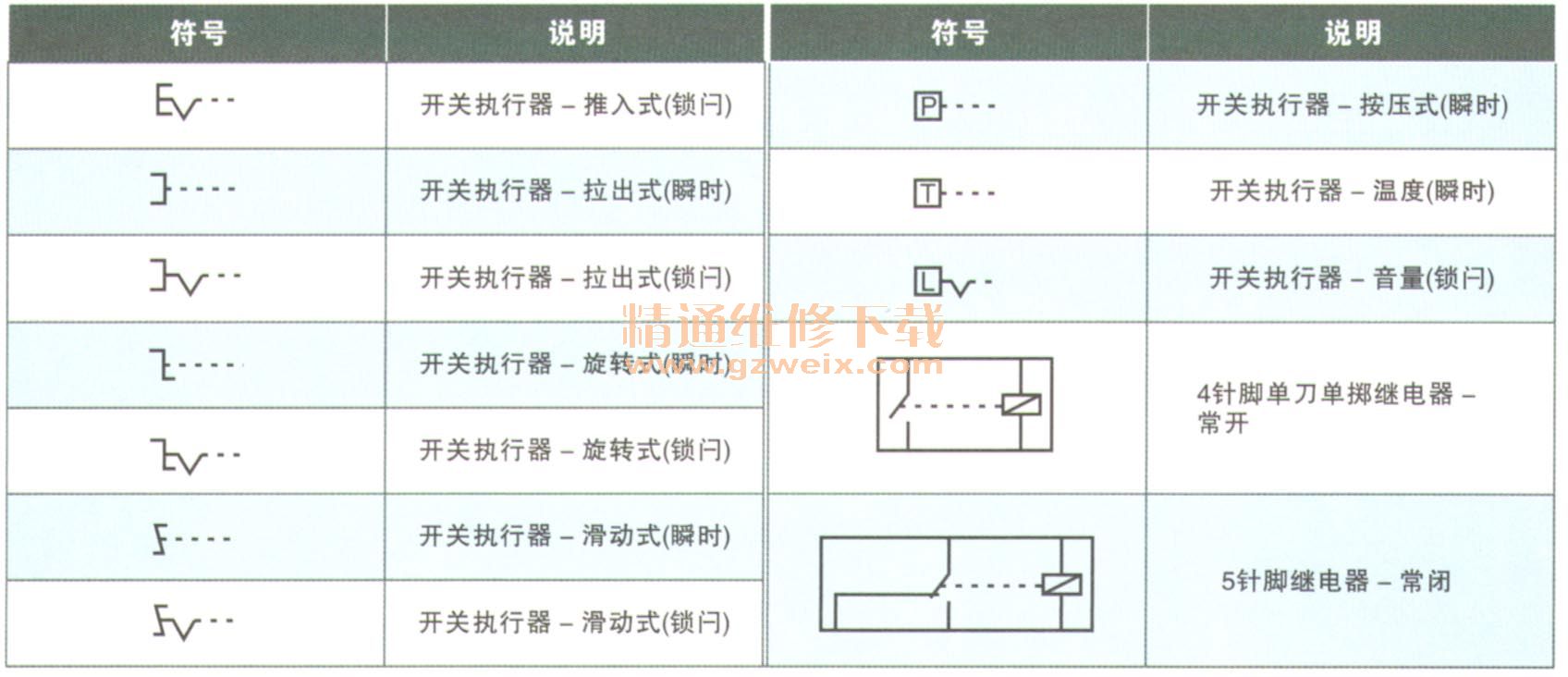

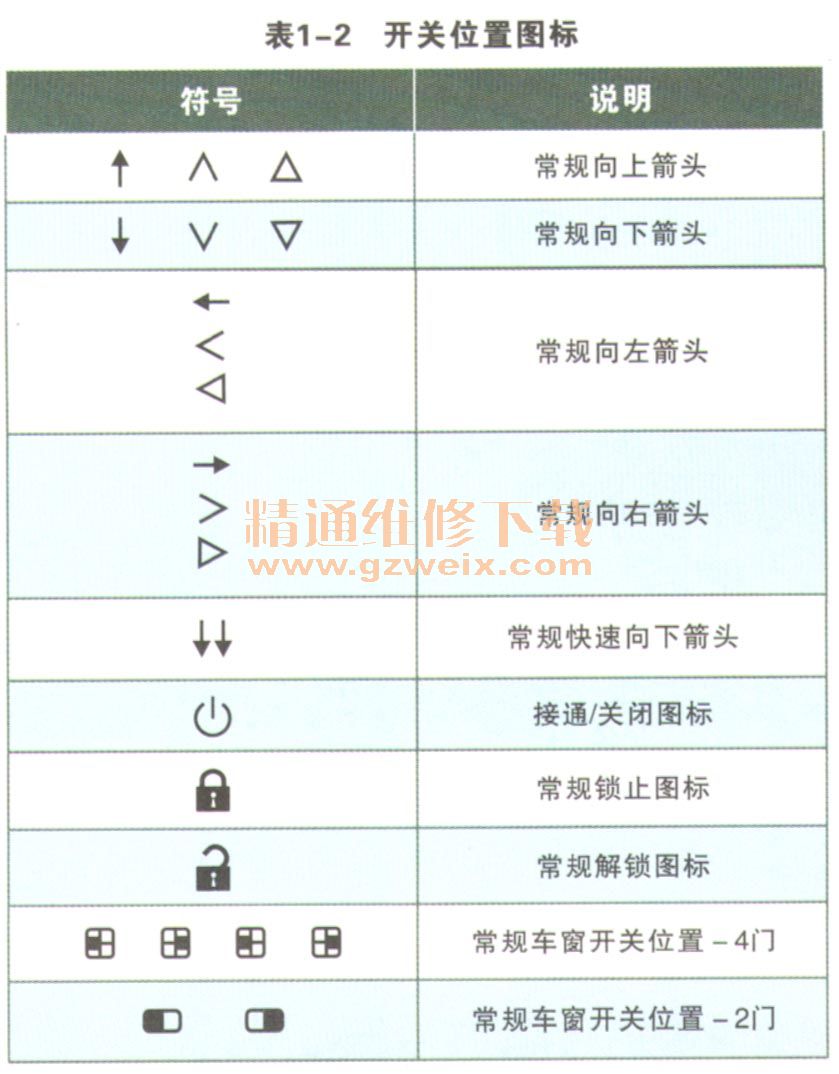

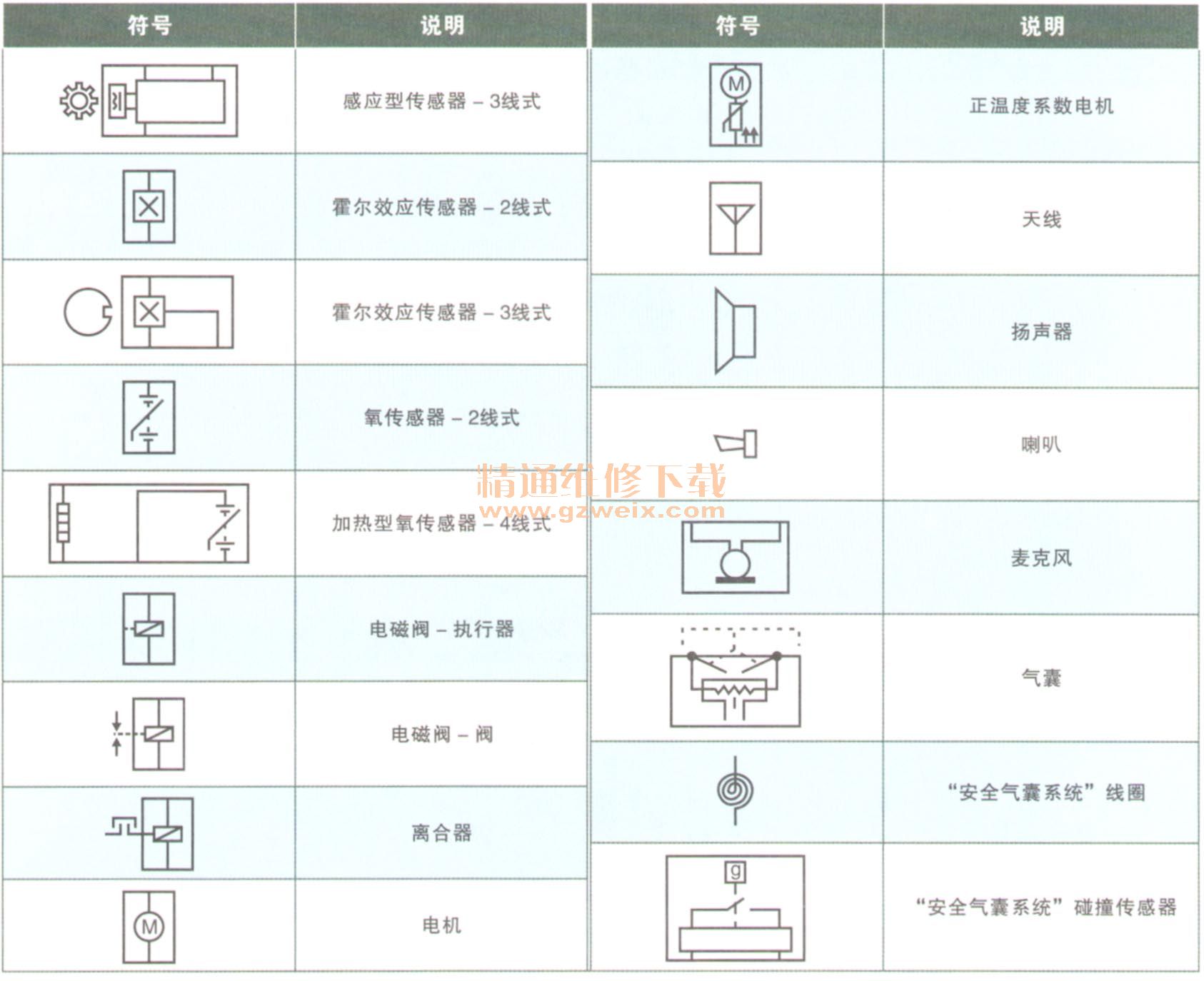

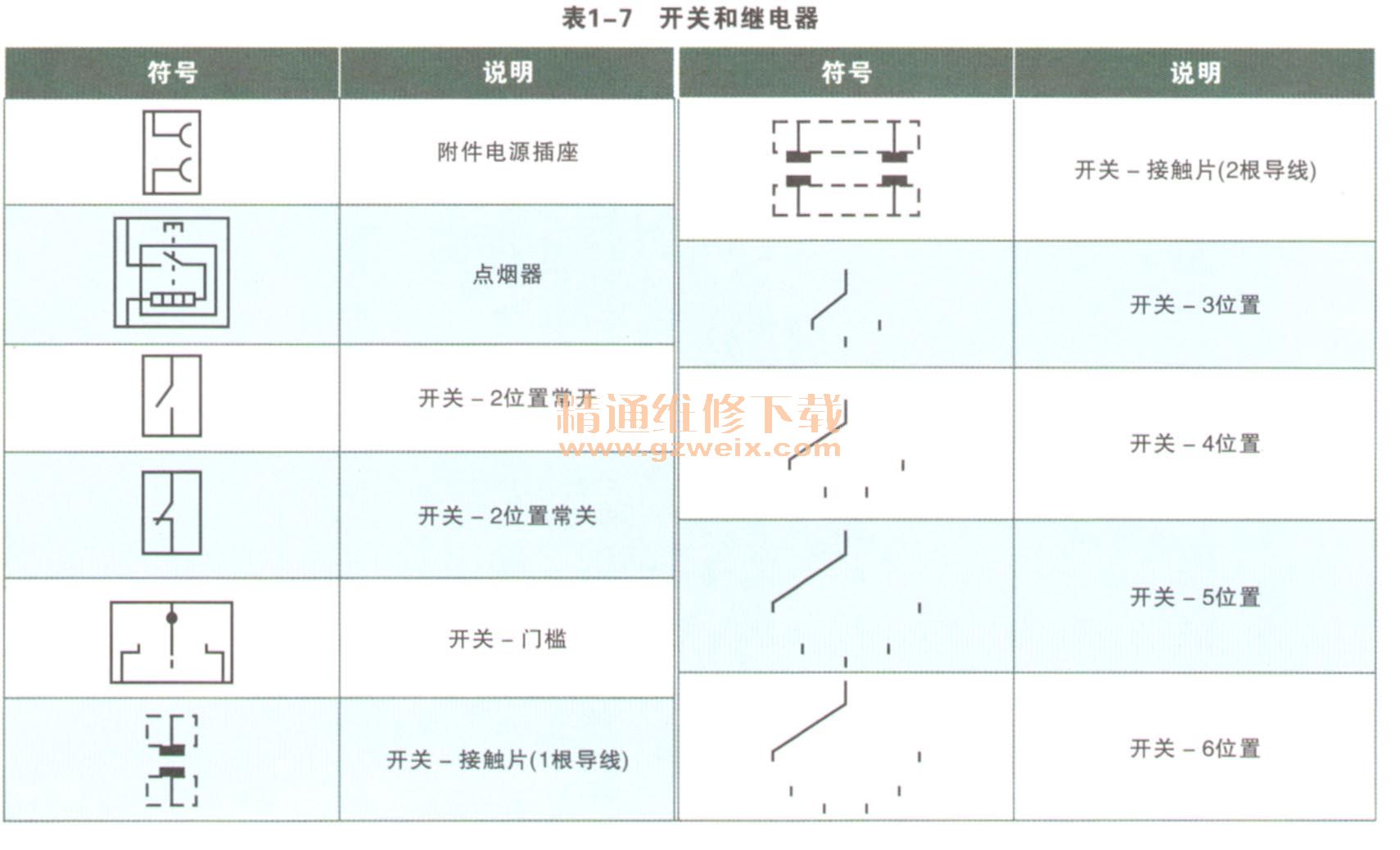

    (1)电器符号示意图(见表1-1~表1-8)




















    (2)车辆分区策略

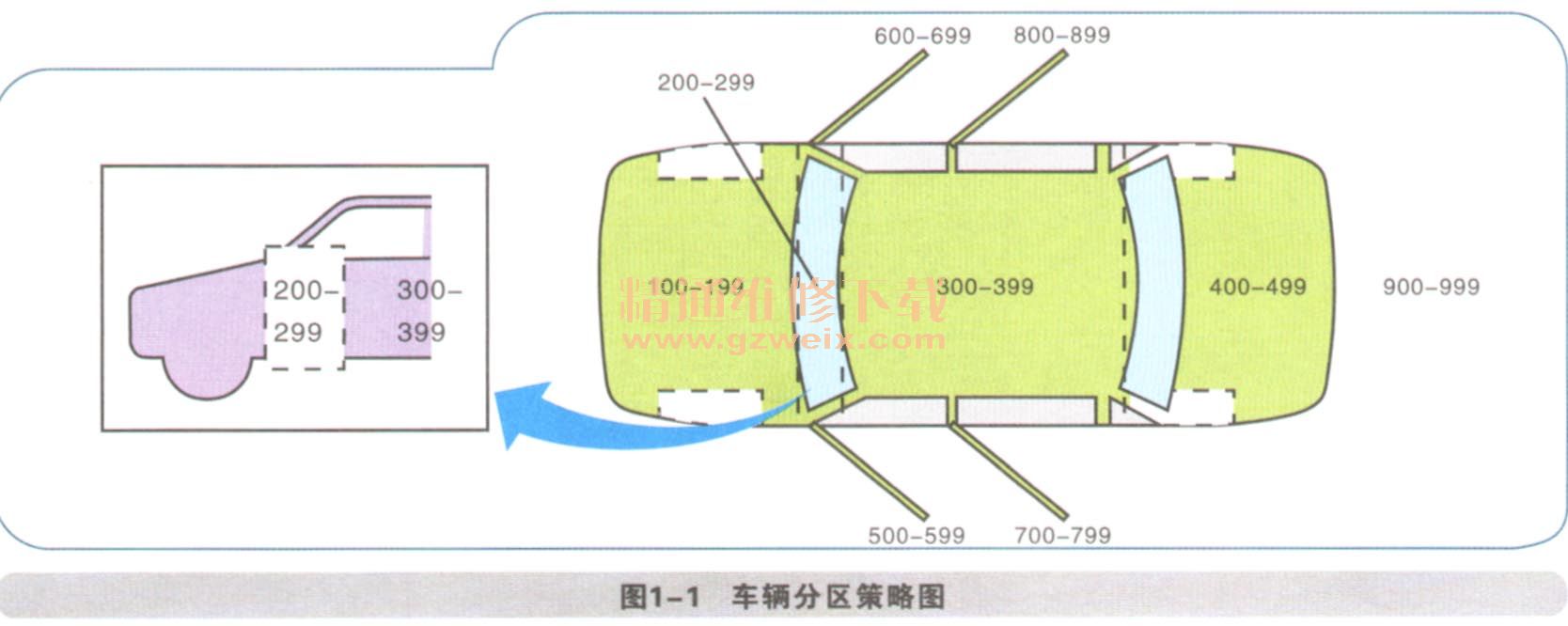

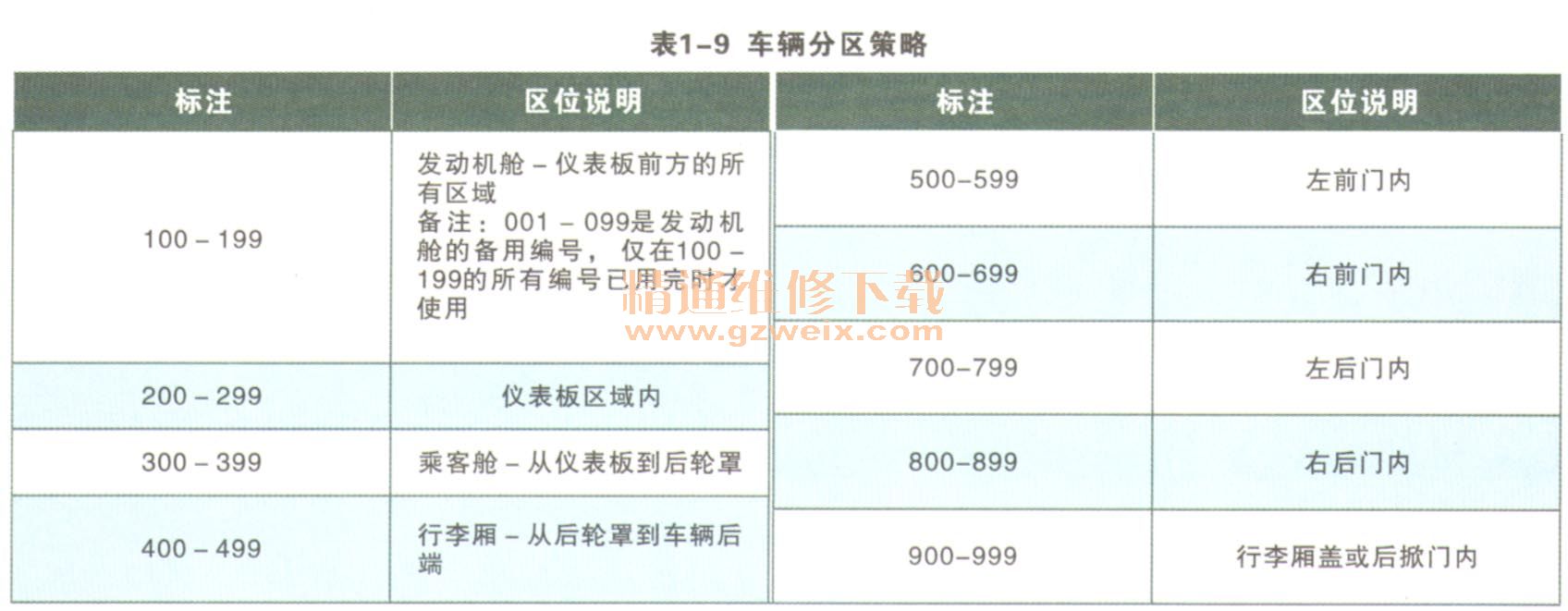

    所有搭铁、直列式连接器、穿线护环和星形连接器都有与其在车辆上的位置相对应识别编号。表1-9对图1-1所示编号系统进行了说明。

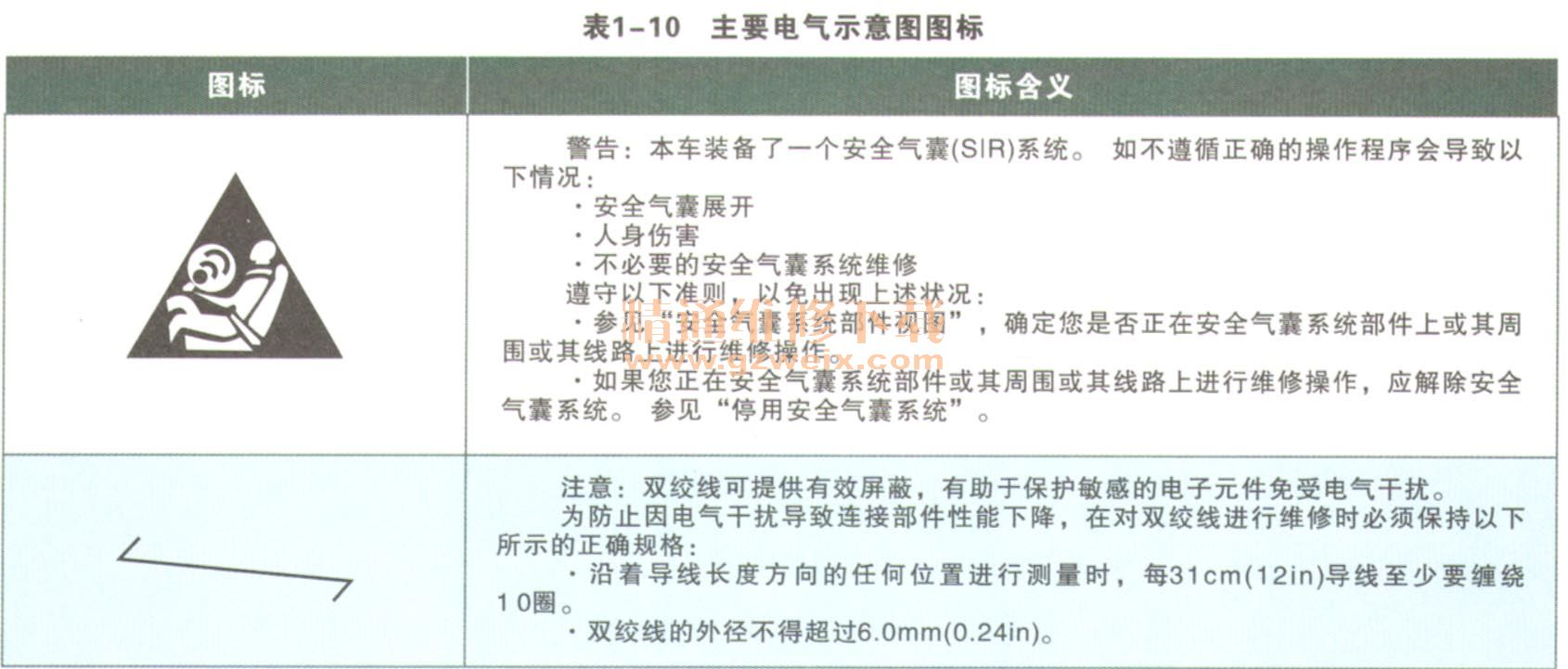

(3)主要电气示惫图图标(如表1-10所示)

    2.导线颜色符号
    通用汽车电路中的导线颜色符号说明
    通用汽车电路中的导线颜色符号见表1-11、表1-12所示。




[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33]  下一页
