潍柴WD615（国III） EGR发动机的装配特点

来源：本站整理作者：佚名 2013-06-25 16:55:20

五、EGR零部件的安装
    1）使用工艺板保证EGR冷却管安装凸台在同一个平面上。
    2）在EGR冷却管上与O形橡胶密封圈接触面涂上高、低温润滑脂，将O形橡胶密封圈装入EGR冷却管总成，安装垫片及法兰后再装入EGR冷却管。
    3）将EGR单向阀总成套上橡胶密封圈后压入EGR排气阀门总成上。
    4）将EGR冷却器总成与EGR排气阀总成组装成EGR总成。
    5）将EGR总成安装在发动机上。

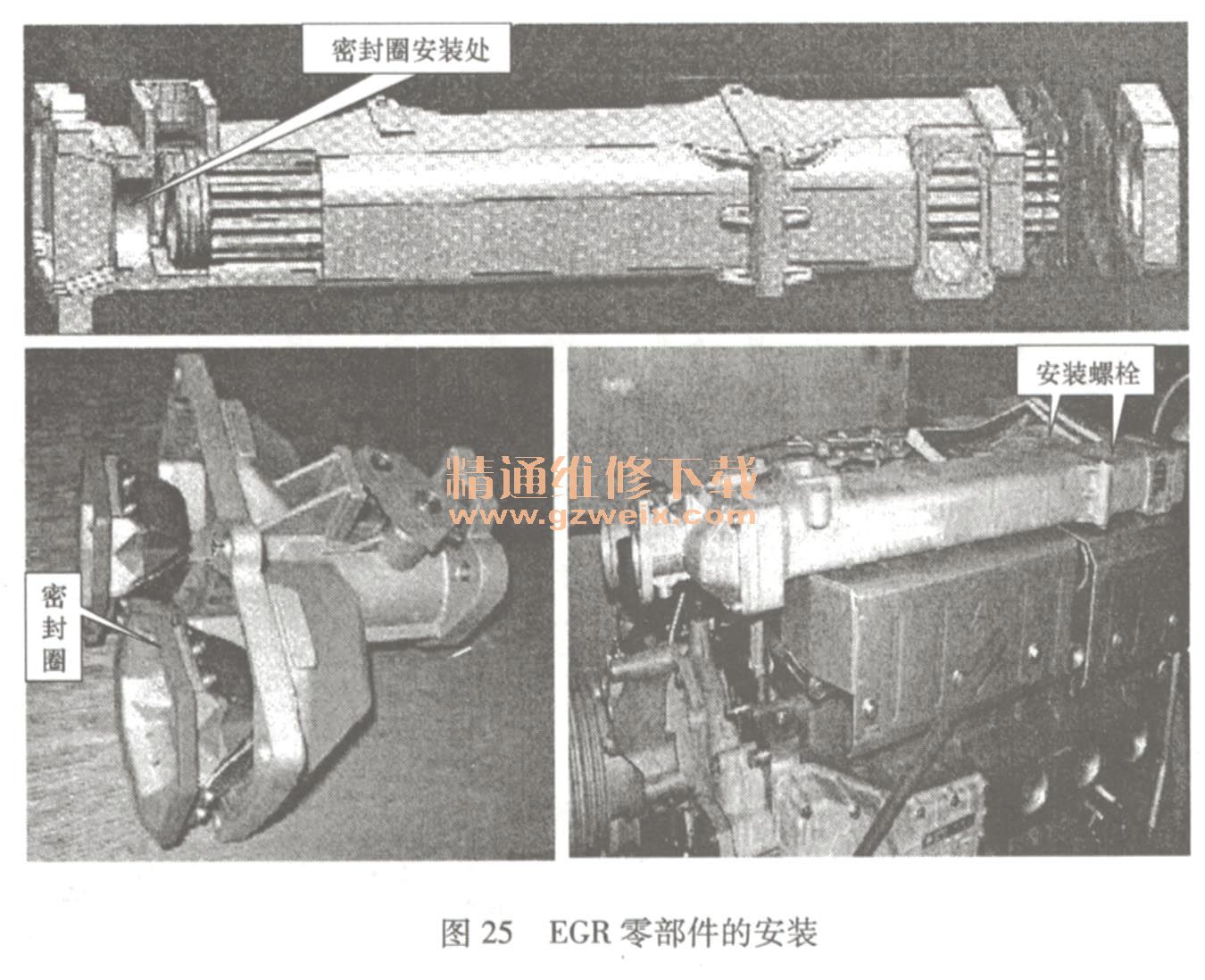

    EGR零部件的安装如图25所示。

    六、安装节温器、EGR冷却器进出水管和进出气管
    1）安装节温器芯时，应使通气孔在出水口方向±20°范围内，安装时还应保持节温器位置端正，密封良好。
    2）安装EGR的进出水管。
    3）安装EGR进排气管，拧紧安装螺栓。
    4）安装EGR阀控制气缸。
    节温器、EGR冷却器进出水管和进出气管的安装如图26所示。
