康佳液晶彩色电视KIP200I18-01开关电源
来源:本站整理  作者:佚名  2013-06-25 16:49:37

1康佳液晶彩色电视KIP200 I 18 - 01开关电源维修资料

    KIP200I18-01电源板是康佳公司自主研发的电源和逆变器二合一电源板,应用于康佳LC42DT68AC等液晶彩色电视中。
    该电源板的开关电源部分由三个电路组成:一是以集成电路NCP1653A (NF901)为核心组成的PFC电路,将整流滤波后的市电校正后,产生约400V的Vbus电压,为主、副开关电源供电;二是以集成电路FSQ0265 (NB901)为核心组成的副开关电源,一是产生+5 Vsb电压,为主板控制系统供电,二是产生VCC电压,为PFC电路和主电源驱动电路供电;三是以集成电路FSQ0765 (NW901)为核心组成的主开关电源,产生+12V电压,为主板和逆变器供电。开关机采用控制PFC电路NF901和主开关电源NW901驱动电路VCC和VCC1供电的方式。

    该开关电源还设有由集成电路LM324 (N951)和模拟晶闸管Q952, Q953组成的保护电路,保护电路启动时,模拟晶闸管导通,将开关机控制电路开机时光耦合器N950的1脚电压拉低,迫使VCC控制电路截止,切断PFC电路和主电源的供电,开关电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表3-5~表3-8所示。
表3-5  NCP1653A (NF901)引脚功能和维修数据

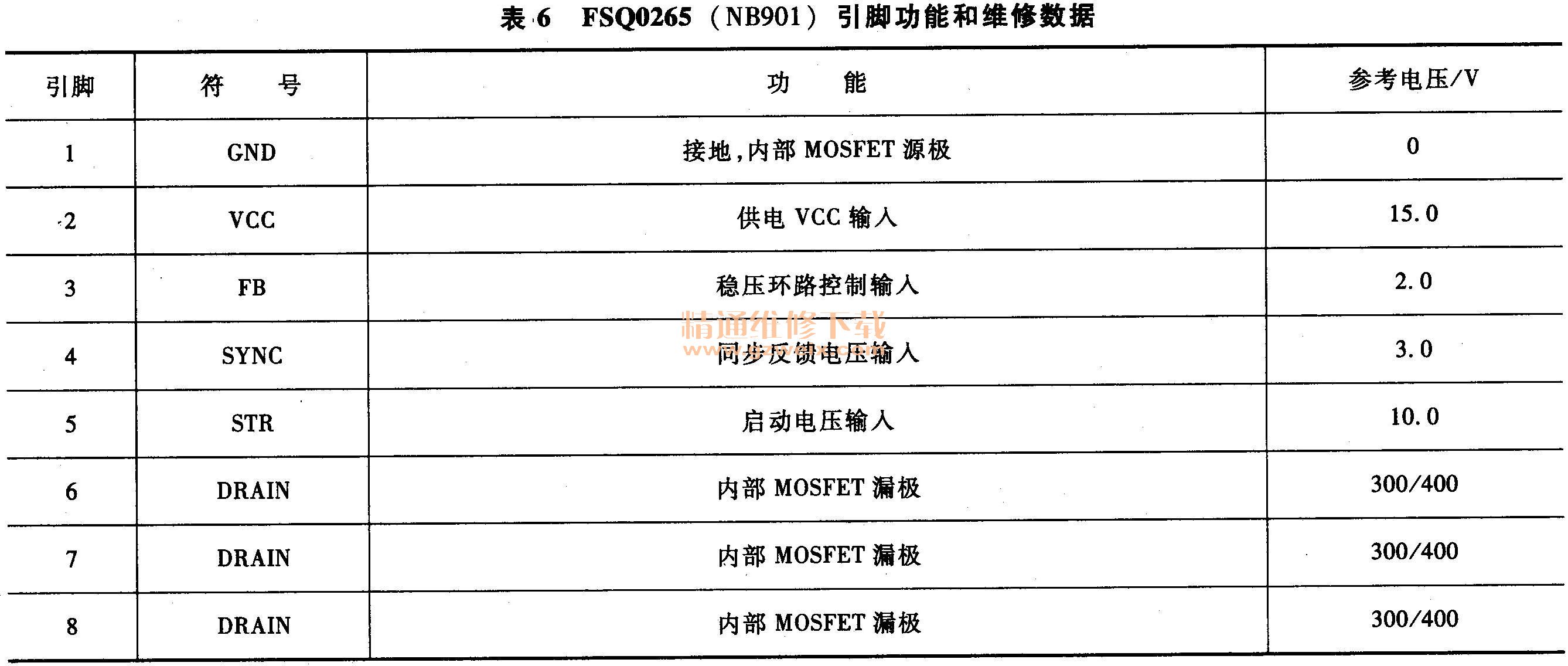

表3.6  FSQ0265 (NB901)引脚功能和维修数据

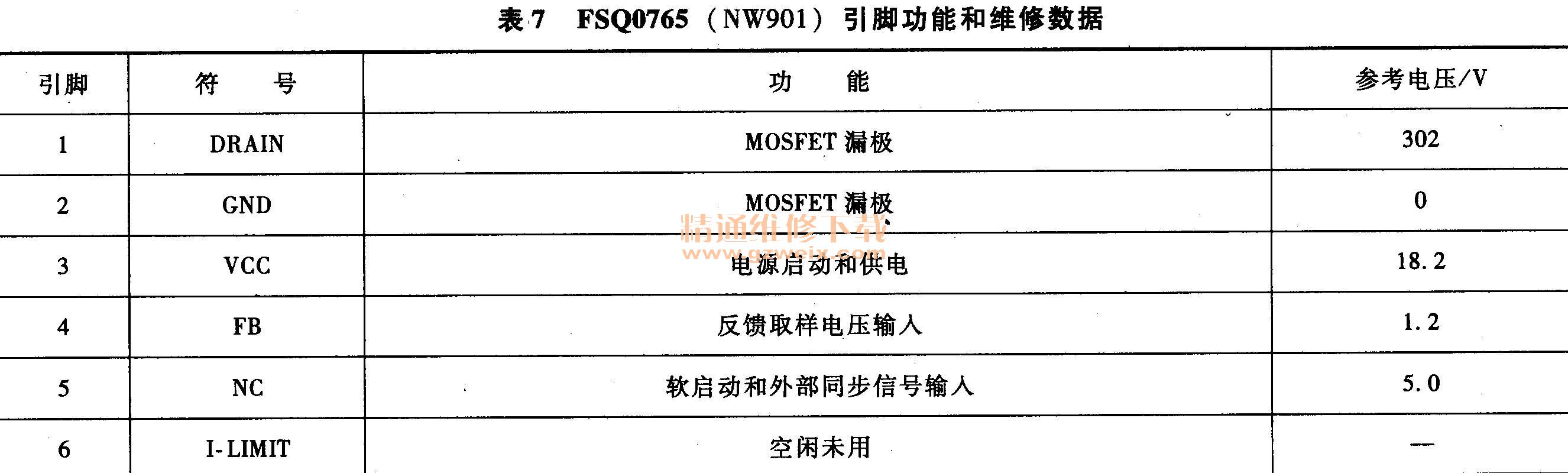

表3-7  FSQ0765 (NW901)引脚功能和维修数据

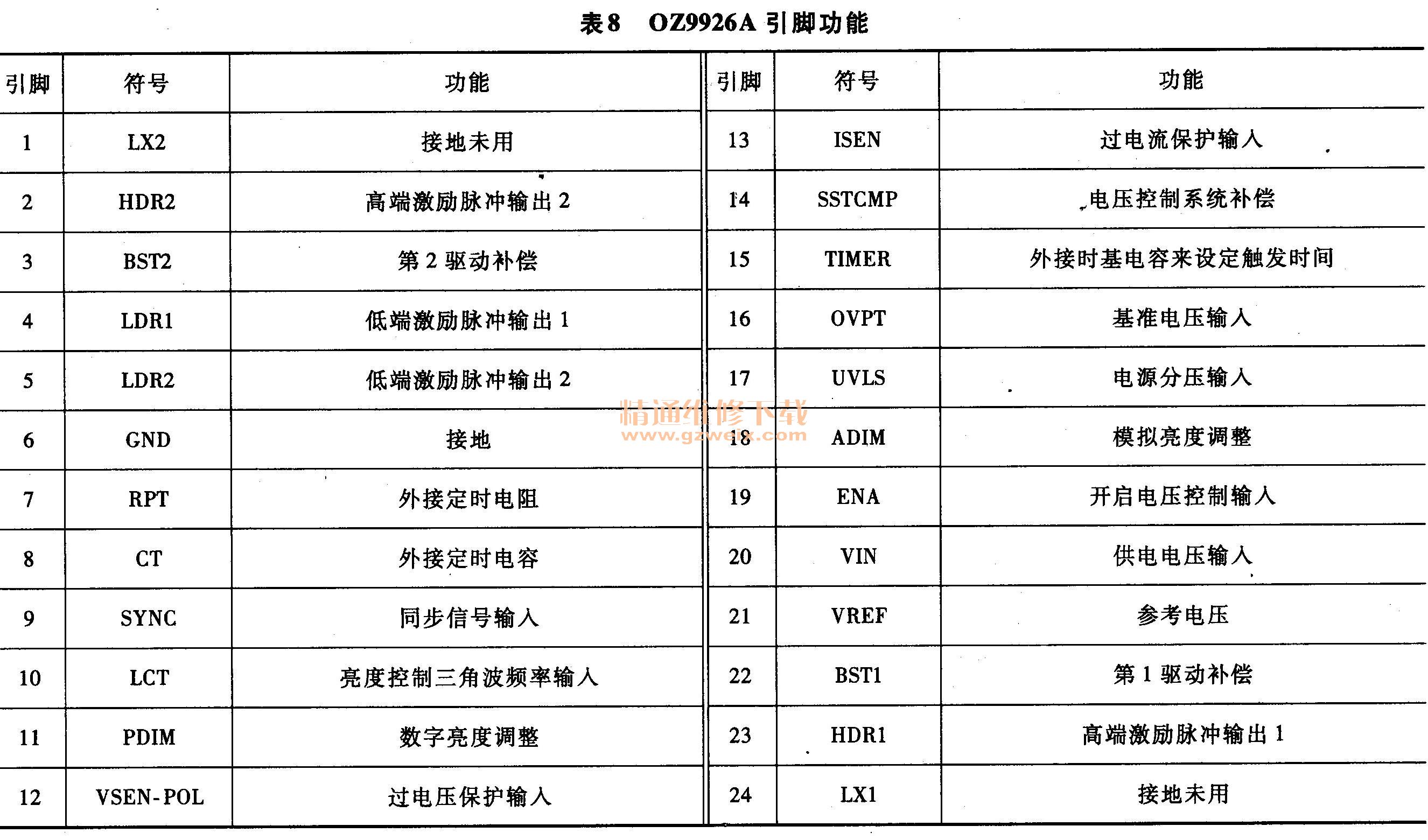

表3-8  OZ9926A引脚功能

[1] [2]  下一页
