(八)加速路板位置传感器
1.位置(外观)、电路和端子

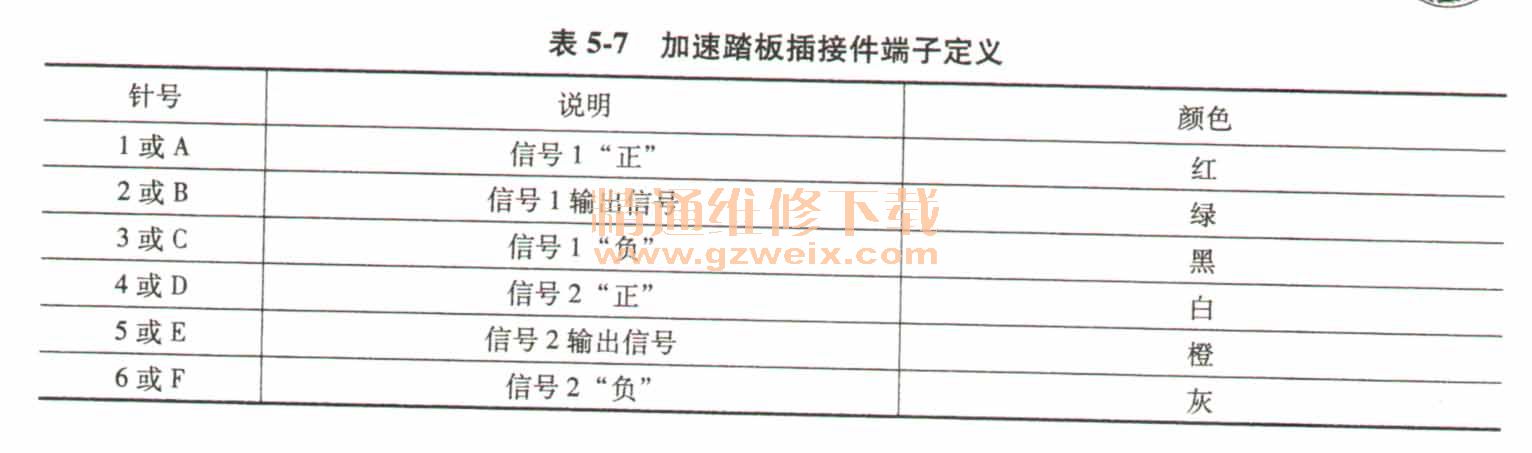

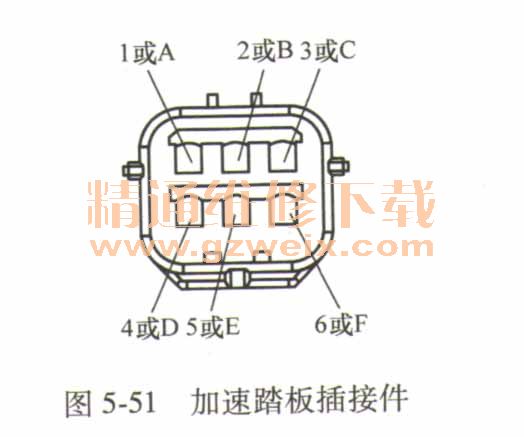

加速踏板位置传感器位置(外观)、电路和端子分别如图5-49~图5-51所示。端子定义见表5-7。
2.检测
1)读取故障码。
2)检查踏板位置传感器。
①检查踏板位置传感器和传感器线束接头触针,应无损坏、脏污。
②检查踏板位置传感器的电压:
a.关闭点火开关,拔下传感器插头,点火开关置于ON。
b.分别测量传感器侧插头端子1#与搭铁、4#与搭铁电压值,应为5V左右。
c.分别测量传感器侧插头端子2#与搭铁、5#与搭铁电压值,踏板不踩下,应分别为0. 75V和0. 375V左右;全部踩下,应分别为4.4V和2.2V左右,且在缓慢踩下过程中,电压值均应缓慢连续增大(不同机型配备的加速踏板位置传感器信号电压值可能因机型不同而异)。信号输出电压与加速踏板位置关系如图5-52所示。
d.分别测量传感器侧插头端子3#与搭铁、6#与搭铁电压值,应为0V。
3)检查传感器线束。
①检查传感器线束与ECU连接部分的接头触针,应无损坏。
②检查是否对地短路。分别断开ECU和传感器端插头,传感器线插端正极、信号针脚对地电阻应大于100kΩ。
③检查线束间是否短路。分别断开ECU和传感器端插头,线束任一端插头的任意两个针脚之间阻值应大于100Ω。
④检查是否开路。线束靠近传感器端的线插针脚与靠近ECU端相应针脚之间(即线束中的同一根导线两端)阻值应小于10Ω。
4)清除故障码。
5)读取数据流。
3.故障
加速踏板失效,难起动,转速维持在1200r/min左右,动力时有时无,或者没有;一直高怠速等。
4.注意事项
当加速踏板传感器失效时,ECU会自动执行“跋行功能”,怠速会稳定在1200r/min左右,保证驾驶人把车开到维修站。
