详解大柴DEUTZ系列(单体泵)电控系统检修
来源:本站整理  作者:佚名  2015-11-27 14:25:27

    一、发动机与系统概述
    1.发动机制造商
    道依茨一汽(大连)柴油机有限公司(DDE公司)。
    2.系统开发商
    采用EDC 16UC40博世电控单体泵电控系统。
    3.系统应用发动机型号

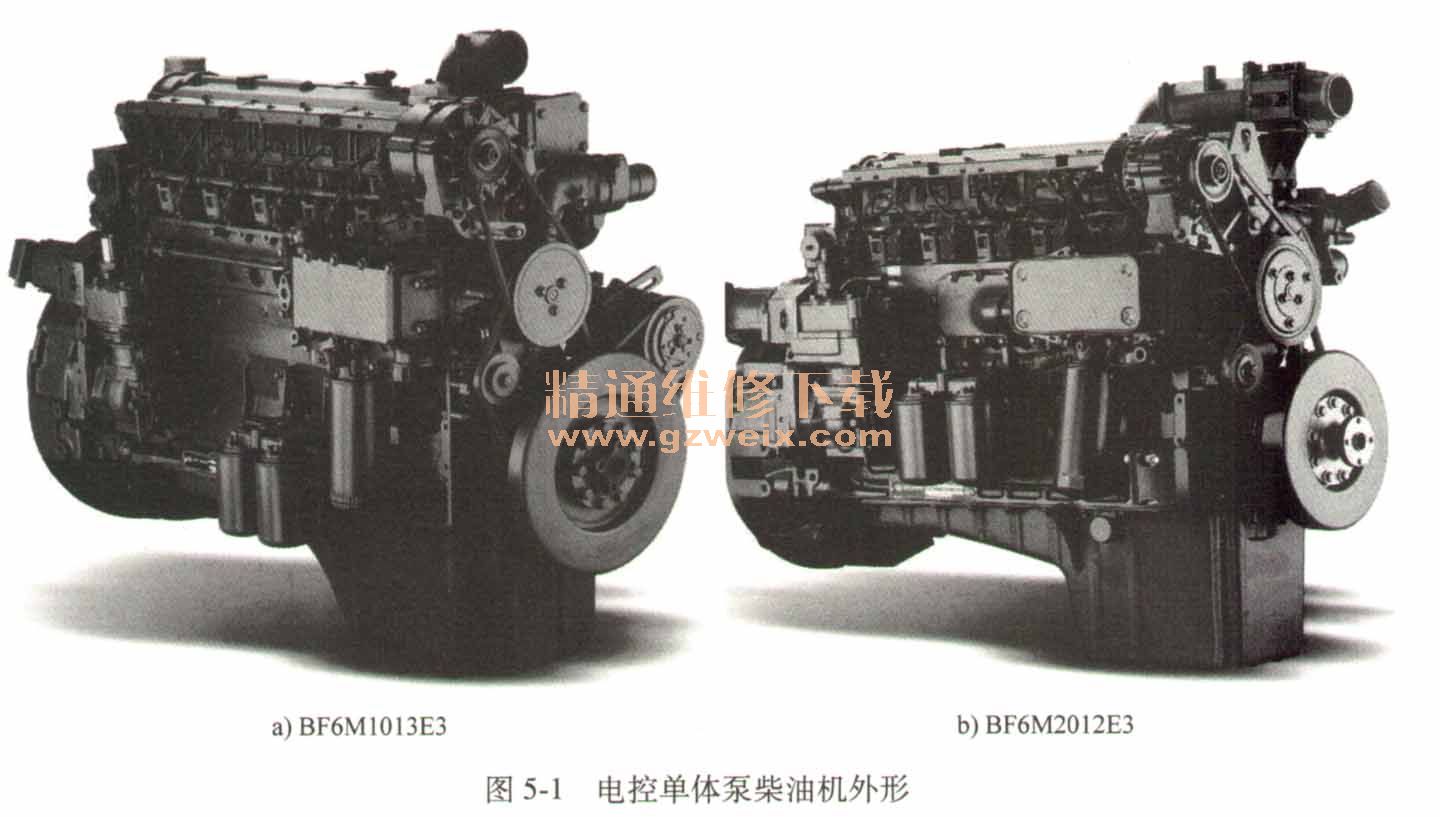

    DDE公司生产的电控单体泵供油系统的DEUTZ系列发动机主要有两大子系列:1013系列和2012系列,分别以BF6M1013-28E3和BF6M2012-21E3为基本型。发动机外形如图5-1所示,发动机结构示意如图5-2所示。



    注:DDE 公司产品中F系列柴油机部分机型(如CA4DF、CA6DF等)也使用了单体泵供油系统。
    对于供油系统,1013系列与2012系列的最大不同是单体泵外形高度不同。1013系列高度为229. 05 mm(压缩后的尺寸),如图5-3a所示;2012系列高度为202. 05 mm(压缩后的尺寸),如图5-3b所示。

    4.单体泵市场
    柴油机单体泵供油系统是柴油机的新技术之一,采用单体泵供油系统后,不但可以提升柴油机的动力性能和经济性能指标,而且柴油机的排放指标可以达到欧Ⅲ甚至更高的排放标准。不仅如此,由于单体泵喷油技术结构相对简单,适用范围广,正获得越来越多的应用。
    到目前为止,根据统计资料,单体泵技术在欧美市场中型/重型车用柴油机领域的应用占大约75%的份额。而在国内10个著名中重型柴油机厂家和机型中,使用电控单体泵(EUP)或泵喷嘴(EUI)技术的只有大柴、玉柴(YC6G-30系列、YC4G-30系列、YC6L-30系列)、锡柴(CA6DF3-16E3U、CA6DF3-18E3U、CA6DF3-22E3U、CA6DF3-24E3U等)等少数厂家和型号。

    5.系统应用车型
    公路、旅游和城市大中型客车及中重型载货车。

    6.发动机参数(以大柴DEUTZ系列为例)

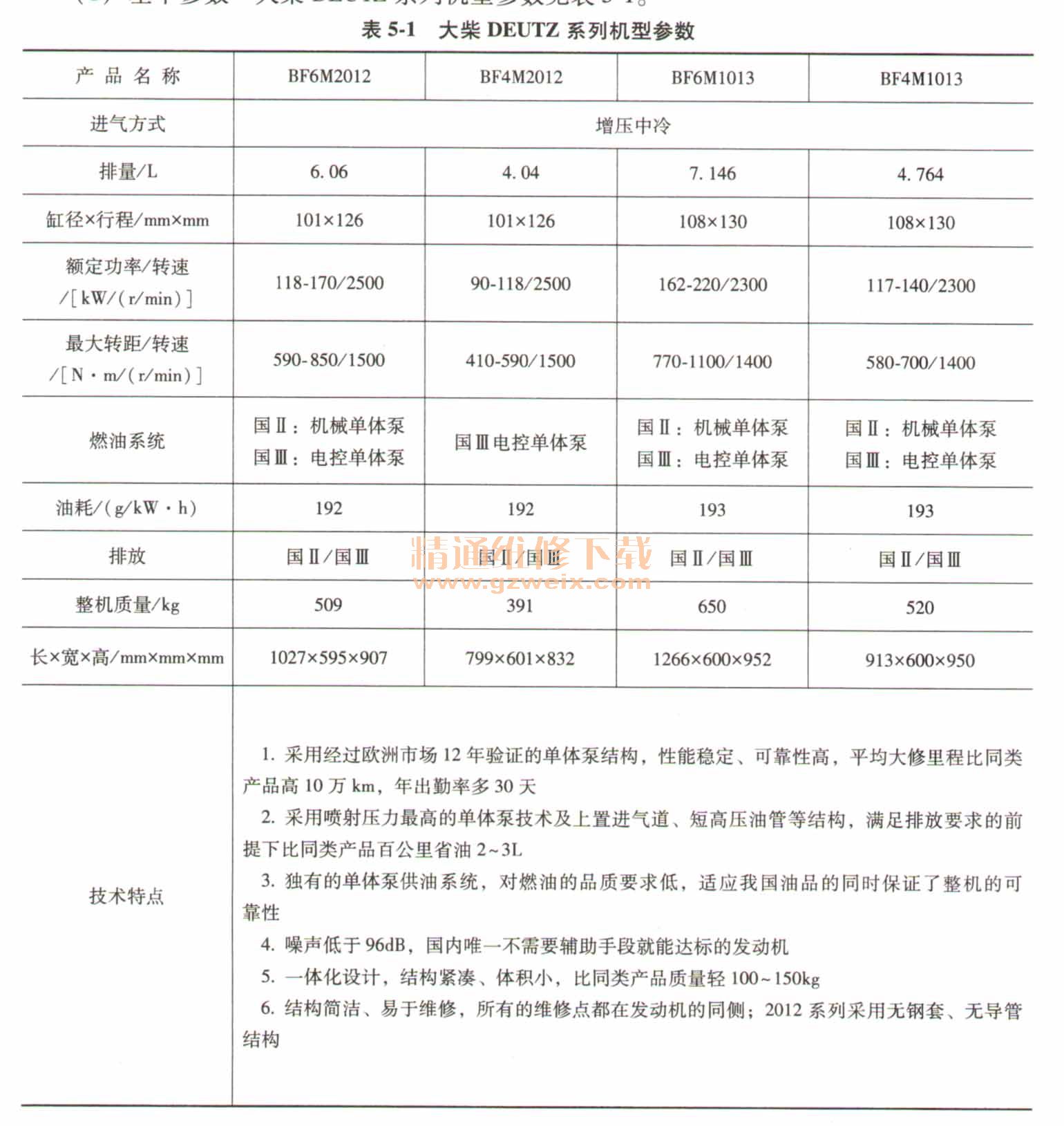

(1)基本参数大柴DEUTZ系列机型参数见表5-1。

(2) BF6M1013-28机型外特性曲线BF6M1013-28机型外特性曲线如图5-4所示。

    7.发动机命名规则
  以BF6M1013EC为例来说明大柴系列发动机型号中各字母及数字代表的含义。第1部分为发动机充气形式,具体字母代表含义如下:
    A-----机械涡轮增压B-----废气涡轮增压G-----燃气-奥托发动机(火花塞点燃式)R-----可逆转式船用发动机S-----不可逆转式船用发动机W-----柴油一燃气发动机(双燃料)Z-----航空燃油喷射发动机。
    第2部分为发动机类型,具体字母代表含义如下:
    A-----四冲程中等功率发动机。F-----高速,四冲程发动机。T-----二冲程发动机。V-----四冲程大功率发动机。
    第3部分为气缸数量,“1”代表1缸, 2代表2缸,“3”代表3缸,以此类推, “6”代表6缸。
    第4部分为冷却方式,“ L”代表风冷(气缸),“M”代表水冷(冷却液)或机油冷却。
    第5部分为发动机系列指示,“9”代表“第9系列”,“10”代表“第10系列”," 20"代表“第20”系列,以此类推。
    第6部分为活塞冲程(名义值,单位为cm) 。
说明:系列指示后面的数值为活塞行程名义值。活塞行程为125mm、 130mm,则标示为13;活塞行程为135mm、 140mm,标示为14;以此类推。活塞名义行程有12、 13、 15等。
    第7部分为发动机特殊的特征代码,具体字母代表含义如下:
    A-----多种燃料发动机,道依茨方式。B-----高海拔配置。C-----空-空进气中冷。E-----外带散热器冷却系统(常用普通形式)。F-----设计上有很大的改变。G-----叉车用途上的直喷式改进。H-----卧式发动机(水平放置式,非立式)。K-----活塞冷却(使用活塞冷却喷嘴)。L-----长冲程改进。M-----多种燃料发动机,曼方式。P-----加强型(强化机型)。R-----直列发动机。S-----吸人式风扇冷却。T-----低压式涡轮增压。U-----空-冷却液进气中冷。V-----V形发动机布置。W-----两级燃烧低排放型。X-----轴流式风扇,水平。Y-----轴流式风扇,垂直
    另外,BF6M1015CPMV型发动机中“MV”表示电控单体泵。
