(六)进气沮度传感器
1.位置(外观)
电路和端子同进气压力传感器。
2.检测
1)读取故障码。
2)检查进气温度传感器。
①检查进气温度传感器和传感器线束接头触针,应无损坏、脏污。

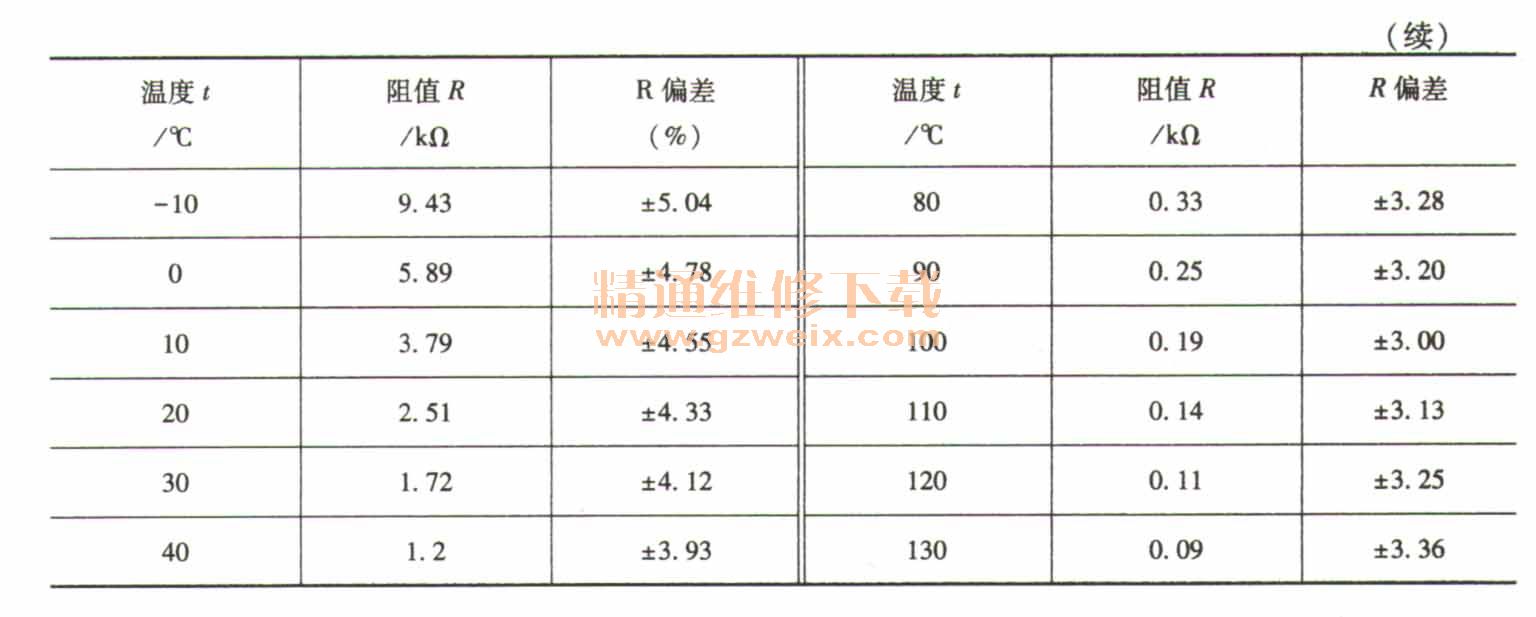

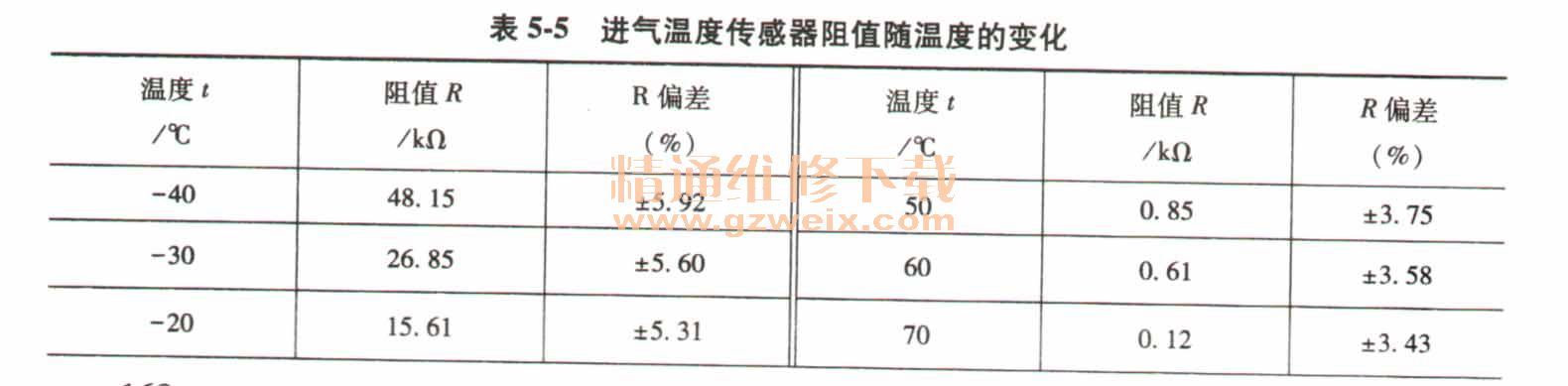

②检查进气温度传感器的电阻。电阻应为2.51x(1±4. 33%) kΩ(20℃ )。进气温度传感器阻值随温度的变化见表5-5。
③检查进气温度传感器电源电压。传感器线束插头电源脚与搭铁脚在点火开关为ON时,应有(5±0.15) V的工作电压。
3)检查传感器线束。
①检查传感器线束与ECU连接部分的接头触针,应无损坏。
②检查是否对地短路。分别断开ECU和传感器端插头,传感器线插端正极针脚对地电阻应大于100kΩ。
③检查线束间是否短路。分别断开ECU和传感器端插头,线束线插端两个针脚之间阻值应大于100kΩ。
④检查是否开路。线束靠近传感器端的线插针脚与靠近ECU端相应针脚之间(即线束中的同一根导线两端)阻值应小于10Ω。
4)清除故障码。
5)读取数据流。
3.故障
油耗升高,发动机风扇可能一直旋转(如果风扇由ECU控制),可能冒白烟。
4.注意事项
测量范围(温度):-40~ 128℃。
(七)机油压力传感器
1.位置(外观)、电路和端子

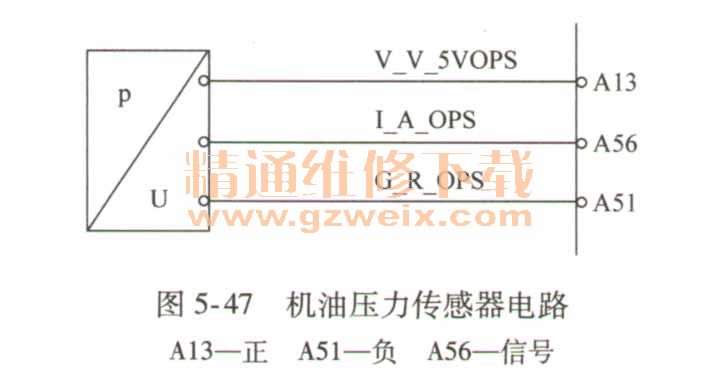

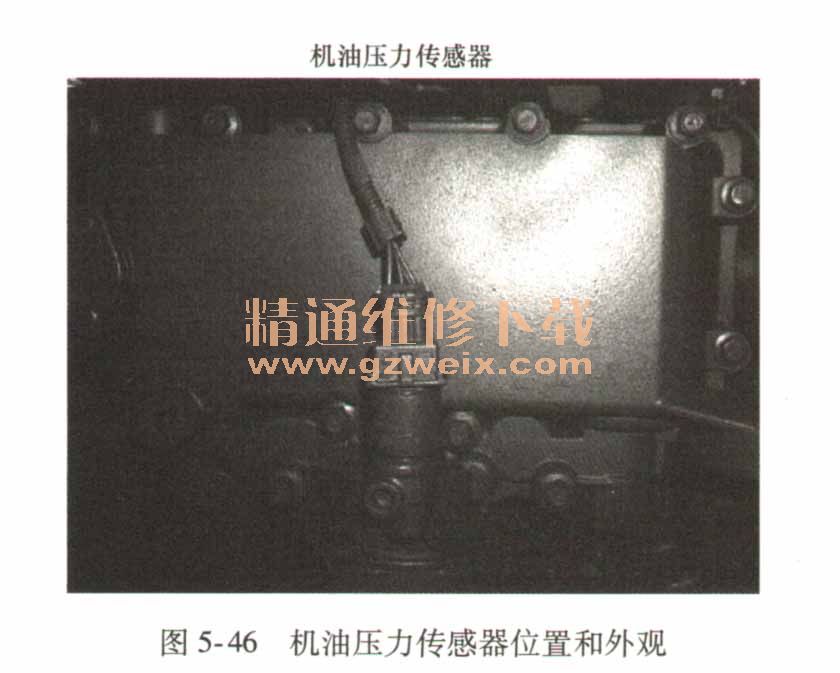

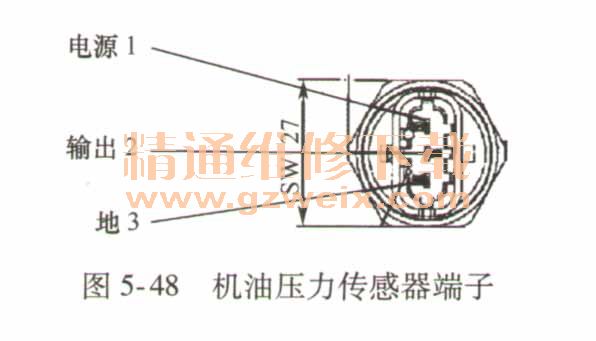

机油压力传感器位置(外观)、电路和端子分别如图5-46~图5-48所示。
2.检测
1)读取故障码。
2)检查机油压力传感器。
①检查机油压力传感器和传感器线束接头触针,应无损坏、脏污。
②检查传感器的电压。关闭点火开关,拔下传感器插头,点火开关置于ON;测量传感器侧插头端子3#与搭铁、1#与搭铁的电压值,电压值应分别为5V左右、0V。
3)检查传感器线束。
①检查传感器线束与ECU连接部分的接头触针,应无损坏。
②检查是否对地短路。分别断开ECU和传感器端插头,传感器线插端正极、信号针脚对地电阻应大于100kΩ。
③检查是否线束间短路。分别断开ECU和传感器端插头,线束任一端插头的任意两个针脚之间阻值应大于100kΩ。
④检查是否开路。线束靠近传感器端的线插针脚与靠近ECU端相应针脚之间(即线束中的同一根导线两端)阻值应小于10Ω。
4)清除故障码。
5)读取数据流。
3.故障
功率不足,转速受限,在1700r/min以内(或者进入跋行模式)。难起动,怠速抖动,冒黑烟。
4.注意事项

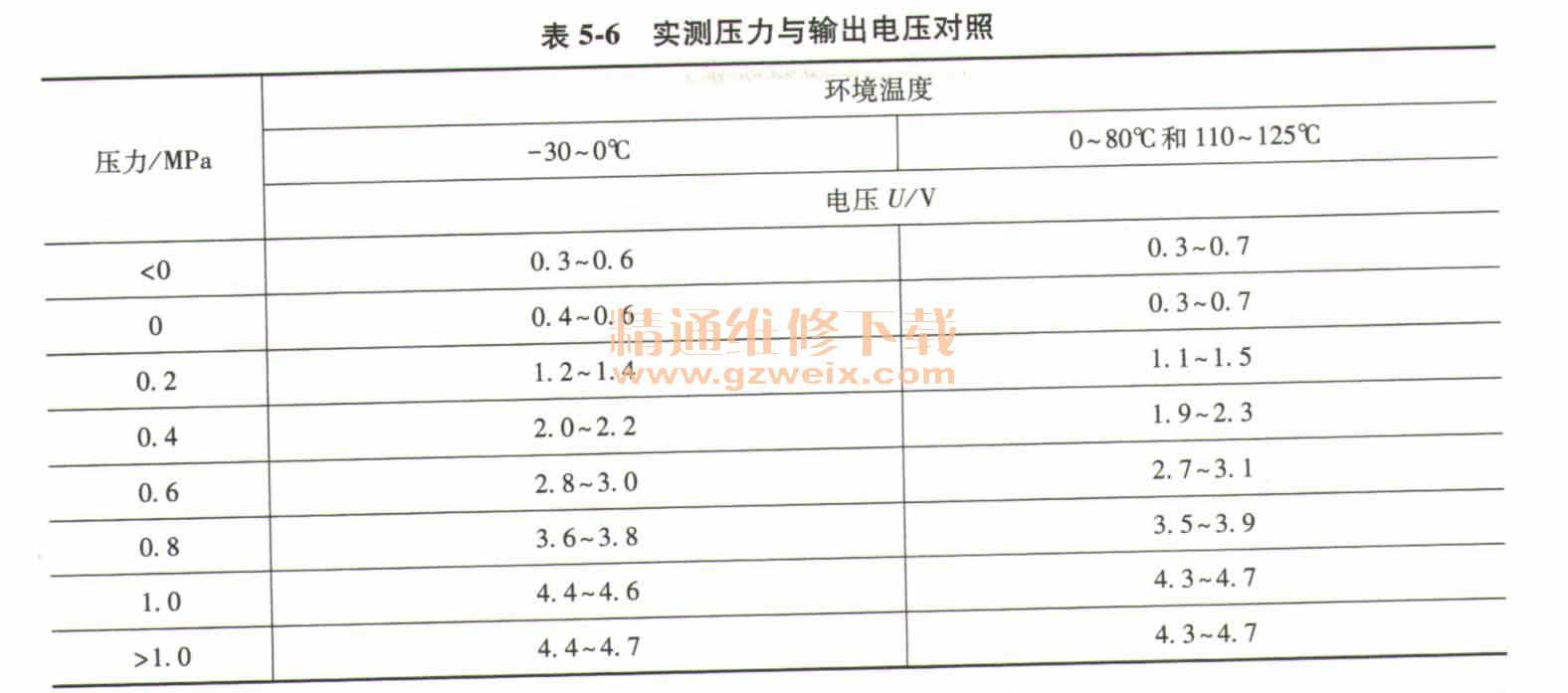

1)机油压力传感器压力与输出电压成线性关系,压力为0 ~ 1 MPa,输出电压为0.5~4.5V。机油压力传感器实测压力与输出电压对照见表5-6。
2)因为传感器内部集成了信号处理电路,所以不能用万用表测量传感器电阻,以防万用表对电路施加的电压将传感器信号处理电路击穿。
