详解大柴DEUTZ系列(单体泵)电控系统检修
来源:本站整理  作者:佚名  2015-11-27 14:25:27

    (五)针脚定义
    ECU针脚位置示意如图5-31所示。

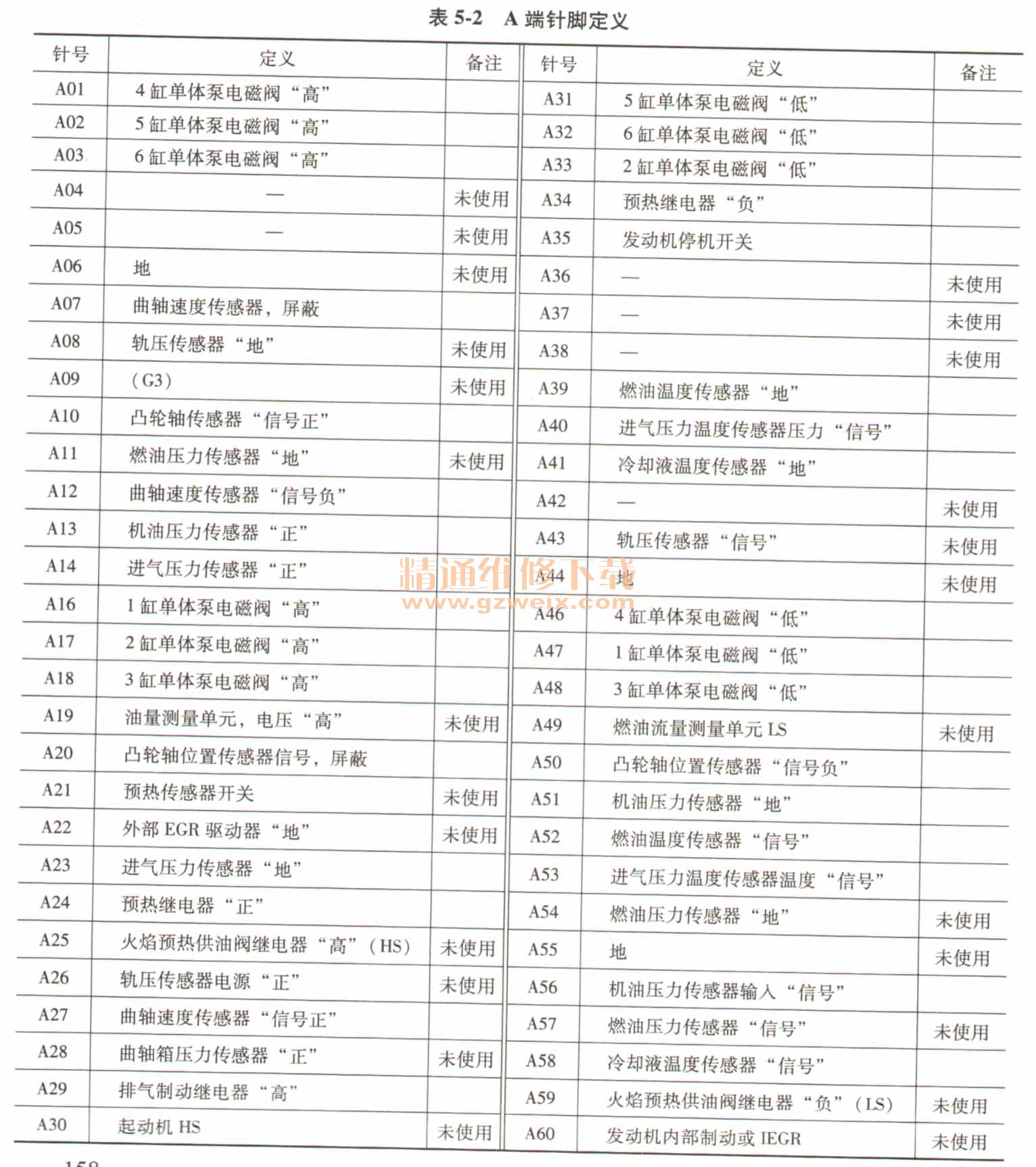

    1) A端针脚定义(发动机端)见表5-2。

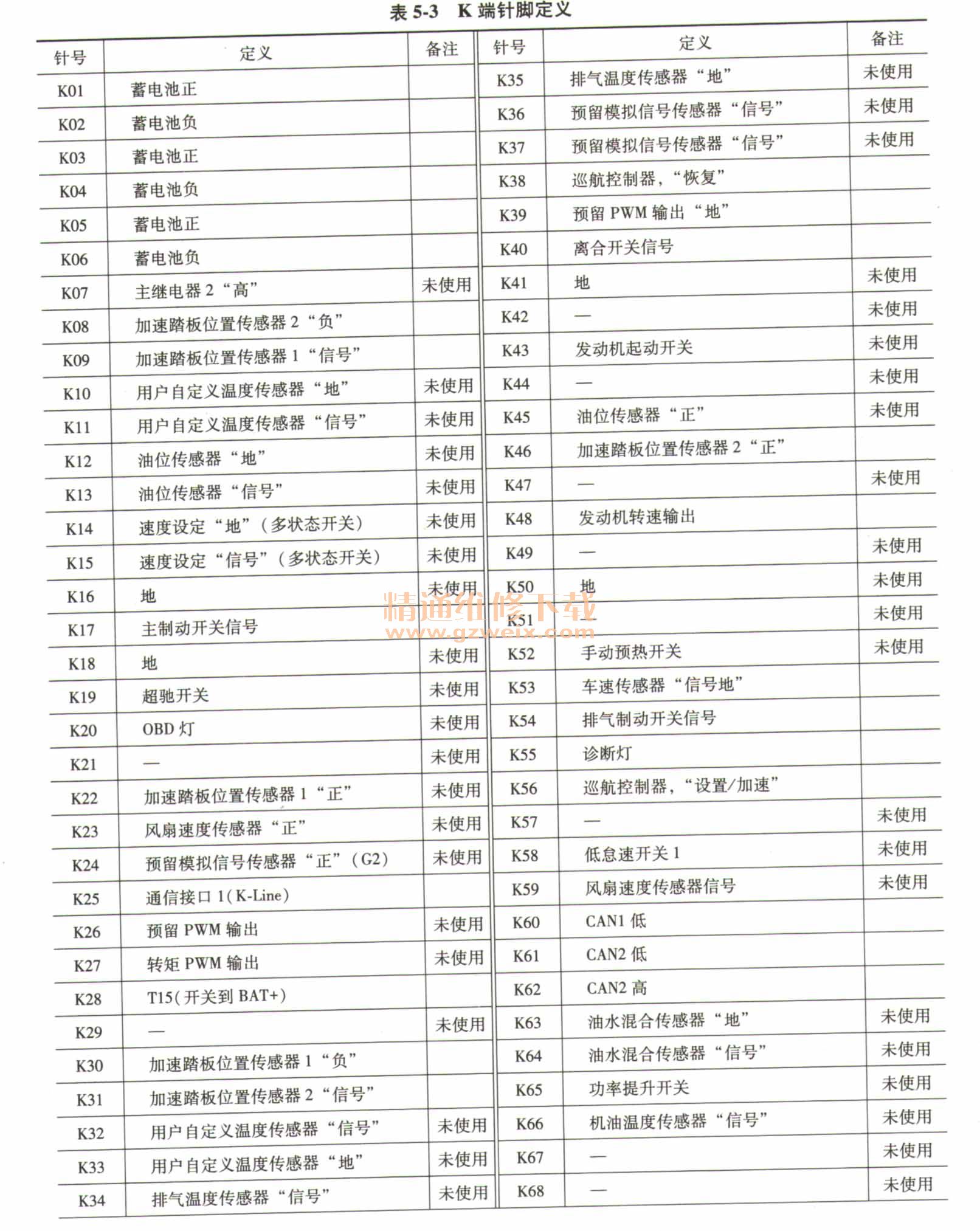

   2)K端针脚定义(整车端)见表5-3。


    (六)注意事项
    1)发动机电控系统本身工作可靠,一般不易发生故障,常见故障为机械故障,诊断过程中,禁止使用大功率仪器,避免对ECU产生无线电干扰。
    2)检测ECU的电源线、搭铁线是否良好,连接插头是否正常。
    3)拔下ECU的A和K端连接插头,查看其内部是否有锈蚀、触针是否弯曲。如果上述检测一切正常,可以更换一台新的ECU来确定ECU是否有故障。
    4) ECU属于精密电子器件,禁止私自拆解ECU

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12]  下一页
