详解康明斯ISDe系列电控系统检修
来源:本站整理  作者:佚名  2015-12-02 10:20:21

    七、发动机电挂系坑相关元件位置
    1.传感器类型
    CM2150ECM应用在ISDe机型中,该系统包括了以下传感器类型:冷却液温度传感器、机油压力(开关)传感器、曲轴位置传感器凸轮轴位置传感器、油轨压力传感器、大气压力传感器、进气歧管温度和压力组合式传感器、电子油门(主机厂提供)、燃油含水传感器(主机厂提供)、冷却液液位传感器(主机厂提供)、车速传感器(主机厂提供)等。
    2.传感器位置

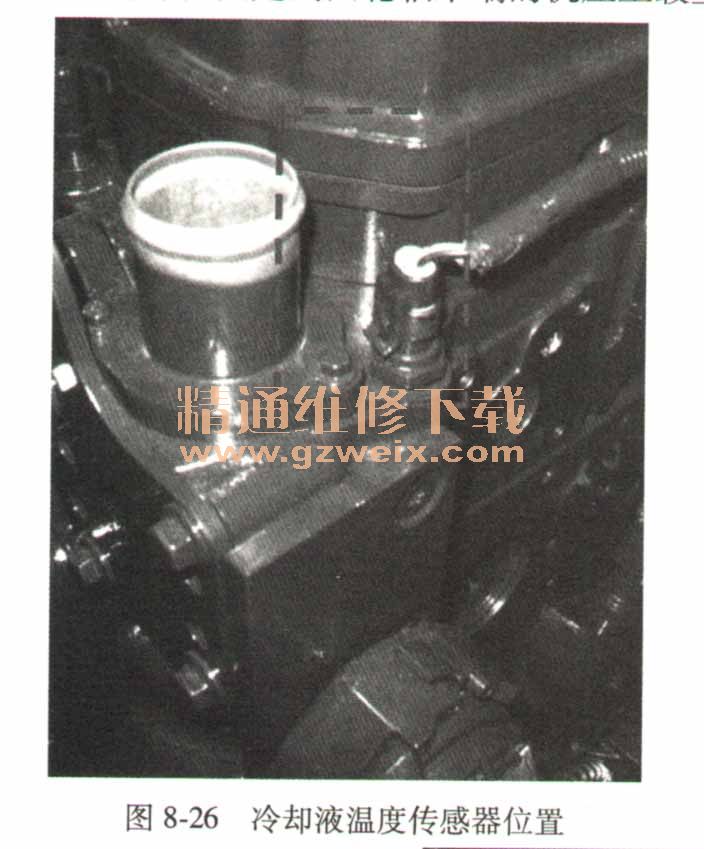

    (1)冷却液温度传感器冷却液温度传感器位置如图8-26所示。


    冷却液温度传感器为双线式,位于缸盖中靠近出水口的位置。
    (2)机油压力开关机油压力开关安装于前盖上,如图8-27所示。机油压力开关用于从主油道采集压力读数。

    注意:在涂覆D形前盖的密封胶时必须小心,否则开关端口可能堵塞。
    (3)曲轴位置传感器曲轴位置传感器位于前盖上,如图8-28所示。曲轴位置传感器用于从转速信号轮上读取曲轴位置读数。其主要用于确定发动机转速,是发动机位置的备用传感器。维修时必须小心以避免损坏转速信号轮。

    (4)凸轮轴位置传感器凸轮轴位置传感器位于前盖上,如图8-29所示。凸轮轴位置传感器主要用于确定发动机上止点位置,是发动机转速的备用传感器。凸轮轴位置传感器从一个通过螺栓固定到凸轮轴末端的机压工毂上获取信号。

    (5)油轨压力传感器  油轨压力传感器位于高压燃油油轨的飞轮端,如图8-30所示,用于监测燃油油轨压力。
