发动机线束常见故障分析

来源：汽车电器作者：佚名 2016-01-02 09:13:13

    5 线束总成插接件损坏
    导致线束插接件损坏常见因素一是产品品质问题，因素二为装配因素，装配因素中多是暴力操作所致。
    故障现象5 一辆由上汽通用五菱汽车股份有限公司生产的五菱之光加长车样车，配1.2L发动机，行驶里程2.8万余km，试验人员在对车辆进行日常检查时发现发动机故障灯常亮。
    检查结果用诊断仪X431清除故障码后观察两天，发现故障再次出现，读取故障码P0075，发现是发动机进气阀门电路故障，试验人员经检查发现发动机线束接进气VVT阀与进气VVT阀不能可靠对接。

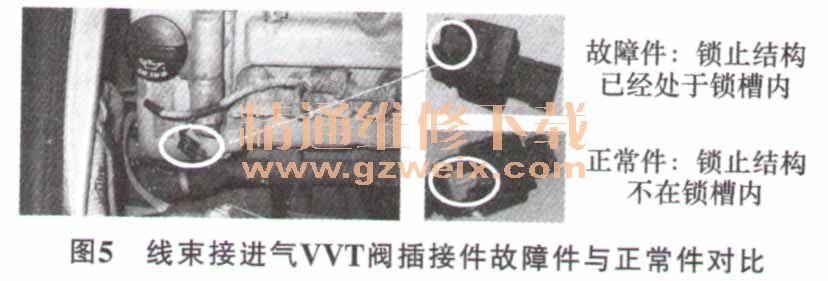

    原因分析故障件从样车上拆解返回给线束工程师，通过故障件和正常件对比发现：对接前，正常件二级锁扣处于非锁止状态，而故障件处于锁止状态，见图5。非装配状态下很难让二级锁扣锁死，暴力操作导致二级锁扣在对接前锁止。

    整改措施在汽车装配工艺中标注带有二级锁扣的插接件并附拆装操作说明。
