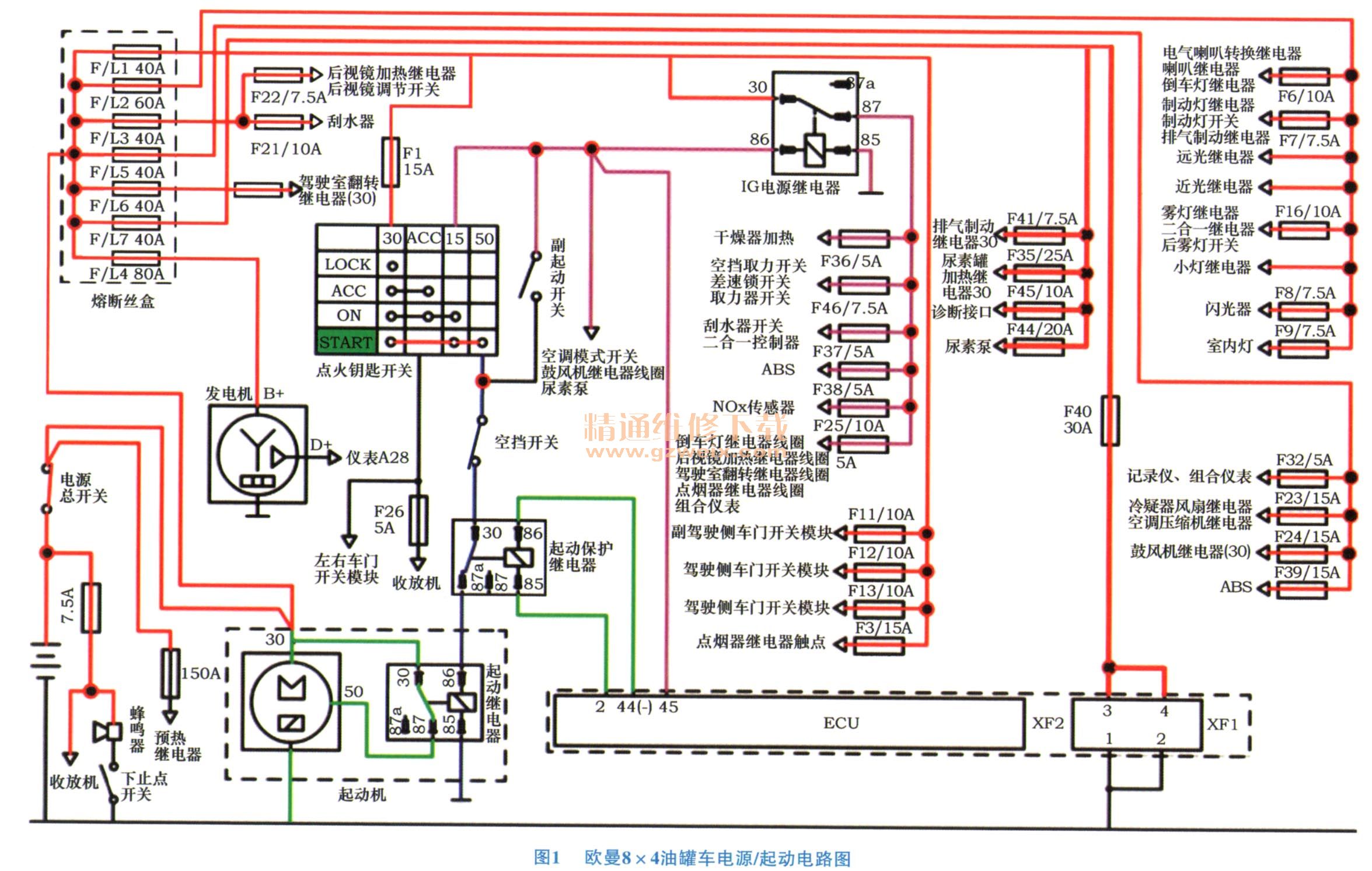

欧曼BJ5317GYY-XB型8x4油罐车，配备东康ISLe315 40发动机，其电源／起动电路如图1所示。

    1 欧曼8x4油罐车电源电路
    驾驶室外的熔断丝盒内共有7个熔断丝，各熔断丝控制的电源支路介绍如下。
    1）F/L 1熔断丝下电源支路如下：①接F1/15A至点火钥匙开关；②接IG电源继电器30脚；③接F11/10A至副驾驶侧车门开关模块；④接F12/10A至驾驶侧车门开关模块；⑤接F13/10A驾驶侧车门开关模块；⑥接F3/15A点烟器继电器触点。
    2）F/L2熔断丝下电源支路如下：①接F6/10A至电气喇叭转换继电器、喇叭继电器、倒车灯继电器；②接F7/7.5A至制动灯继电器、制动灯开关、排气制动继电器；③接远光继电器；④接近光继电器；⑤接F16/10A雾灯继电器、二合一继电器、后雾灯开关；⑥接小灯继电器；⑦接F8/7.5A至闪光器；⑧接F9/7.5A至室内灯。
    3）F/L3熔断丝下电源支路如下：①接F22/7.5A至后视镜加热继电器、后视镜调节开关；②接F21 / 10A至刮水器。
    4）F/L4熔断丝下接发电机。
    5）F/L5熔断丝下电源支路如下：①接F32/5A至记录仪、组合仪表；②接F23/15A至冷凝器风扇继电器、空调压缩机继电器；③接F24/15A至鼓风机继电器30脚；④接F39/15A至ABS控制单元。
    6）F/L6熔断丝下接驾驶室翻转继电器30脚。
    7）F/L7熔断丝下电源支路如下：①接F40/30A至ECU常电；②接F41/7.5A至排气制动继电器30脚；③接F35/25A至尿素罐加热继电器30脚；④接F45/10A至诊断接口；⑤接F44/20A至尿素泵。

    2 起动控制原理
    将点火钥匙开关打到ON挡，ECU/55＃针脚得24 V电压，ECU被唤醒，此时发动机转速为0、ECU控制起动保护继电器线圈不通电，起动保护继电器触点处于接通状态。将点火钥匙开关打到ST挡，起动控制电路被接通，其电流流向为：蓄电池正极→钥匙开关端子50。空挡开关→起动保护继电器触点→起动继电器线圈→搭铁→蓄电池负极，起动继电器线圈通电，触点吸合，起动机运转完成起动过程。
    ECU通过发动机转速判定发动机着火后，为起动保护继电器线圈供电（2＃针脚加24 V电压，44＃针脚搭铁），继电器触点断开，切断起动电路。此时即便是点火钥匙开关仍处于ST位置，起动机也会退出工作，这就保证了起动机不被发动机反推而导致损坏。ECU还通过起动保护继电器控制连续起动时间，只要起动时间超过一定限值，即使起动未能完成，起动保护继电器线圈也会通电，起动机退出工作，防止起动机过载损坏。

    3 故障案例
    故障现象：一台欧曼油罐车，配备东康ISLe315国IV发动机，发动机无法起动。点火钥匙打到ST挡起动机不转。
    故障排查使用副起动开关尝试起动发动机，起动机仍不工作。外接24 V电源为起动继电器线圈加电，发动机起动成功。拆下起动保护继电器，将点火钥匙开关打到ST挡，检测起动保护继电器30引脚有24 V电压；检测继电器触点导通性正常；检测起动保护继电器87a与起动继电器86之间导线导通性，发现阻值无穷大，开路。对线路维修后故障排除。
