2.2带有冲孔的上翻边下整形模具

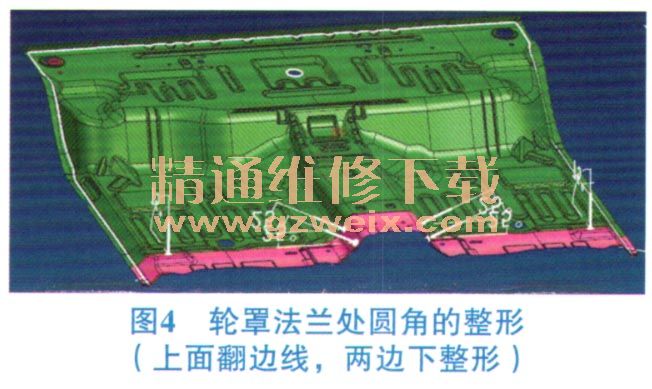

图4所示的轮罩法兰处圆角的整形上边是翻边线,两边是下整形,前边位置是冲孔。因为冲孔所在位置产品比较多,所以选择隐冲形式机构,将驱动器放在压料芯上,选取上模力源时,应注意上芯的压料芯行程应大于隐冲机构的Z向行程,这样才能保证非开模状态,机构的回程力源原件处于释放状态。
2.3带有冲孔的上翻模具
图5所示的轮罩法兰处圆角的整形左右两角部和中间的是上翻边分模线,下侧是2个冲孔。由于这2个冲孔所在位置处于制件边缘,可以设计成非隐冲形式,因为有上翻工作,所以必须要有下芯。
因为只有法兰边,所以可以靠蹲到底来完成这种紫色整形面的工作要求。在不考虑冲孔的情况下,可以设计成单有下芯这种形式的模具,但是由于冲孔的存在,需要考虑冲孔机构的驱动器设计在什么位置。
3 冲孔机构驱动器设计的位置分布
3.1机构驱动器设计在下面本体上
驱动器在下面本体上,随着上模向下运动,机构开始随之运动,当压料芯还未到底时,冲孔已经开始工作,这样的话冲孔位置就会错误。所以要想按照上面的形式,需要有上模压料芯,当机构还未开始工作时,先将下模压料芯压到底,然后机构才开始工作,完成冲孔过程,这样才能保证冲孔位置准确。
3.2机构驱动器设计在下模压料芯上
驱动器在下模压料芯上,需要在下模压料芯上增加导柱,并且增加锥形垫块,设计成本会有所增加,而且在车间调试的阶段来说,可能调试的时候比较困难,结合各种因素来考虑,这种设计也并不是最佳方案。
这种只有上翻并伴有个别冲孔的模具,虽然工作内容并不是十分繁琐,需要考虑的因素也不是特别多,但是要特别注意,增加一个压料芯对模具实现基本功能的重要性。
4 总结
通过对上下双芯的力源分布分析,在满足工作的前提下,使工作顺序与压料力大小保持一致,压料芯作为后序模具必备的一项工作内容。同时通过压料芯能够决定模具工作的过程,显得尤为重要,所以设计过程中要仔细考虑对压料芯力源的布置。
