3 车载GPS和4G天线的开发设计
3.1系统概述
车载GPS和4G天线主要集成了GPS和4G功能，分为外置和内置2种形式。外置指GPS和4G模块集成在鳖鱼鳍天线里，布置在车顶，当然鳖鱼鳍天线还可以集成收音等其他功能。内置主要指GPS和4G模块集成在一个盒子里形成GPS和4G单元，该单元布置在仪表板内。本文主要介绍一款目前正在开发的内置GPS和4G天线。
3.2方案说明
该天线须为二合一的方案，同时满足CPS + 4G之需求。考虑4G数据传输与接收，在天线的设计上，采用两回路设计（MIMO技术），支持TX/RX分离，可加速数据传送与接收。
3.3结构组成

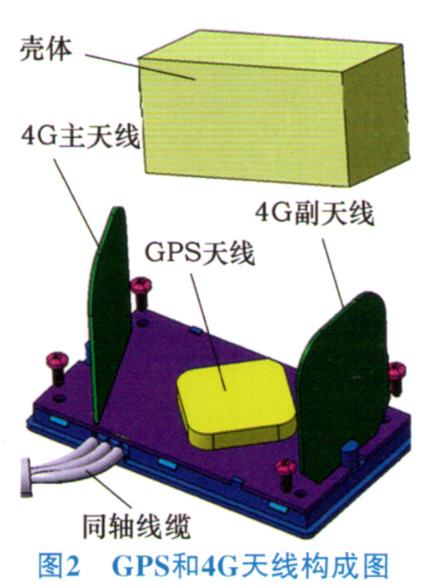

车载GPS和4G天线的组成如图2所示。
3.4安装布置要求
由于GPS和4G天线的布置要求比较严格，而仪表板内零件比较繁杂，为了保证天线的单体性能，天线应该尽量靠仪表板的上表面，并且远离仪表（仪表会产生信号干扰），副驾驶侧和LCD单元后侧是不错的位置具体要求现总结如下（仅供参考）。
1）天线主体水平放置（与地面夹角小于5°）。
2）天线上方和周边无金属物／含金属成分的物体，主体上方120°夹角方向无金属物质，如图3所示。
3）尽可能地远离可能的干扰源，比如鼓风机单元、震荡电路（开关电源，振荡器等），至少要保证远离上述易产生干扰的电路单元200 mm以上。
4）天线的信号线走线也要避免与电机的供电线、开关电路电源线捆扎在一起，尽量保持单独走线，避免不必要的干扰。
3.5设计参数

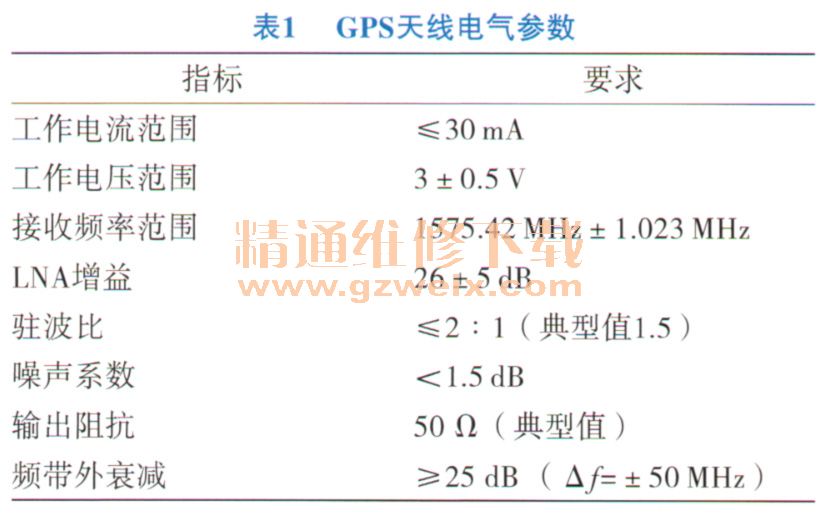

GPS天线电气参数要求如表1所示。
4G天线电气参数要求如表2所示。
4 总结
本文介绍一款首次开发设计的GPS和4G天线，为车联网中的智能车载终端T-BOX系统提供了GPS和4G信号，用以完成其GPS定位功能和4G上网功能。GPS和4G天线是目前智能车载终端T-BOX系统的一个很好的补充，对车联网的发展有长远的意义。
