2 雨刮喷水功能大电流接触系统解决方案

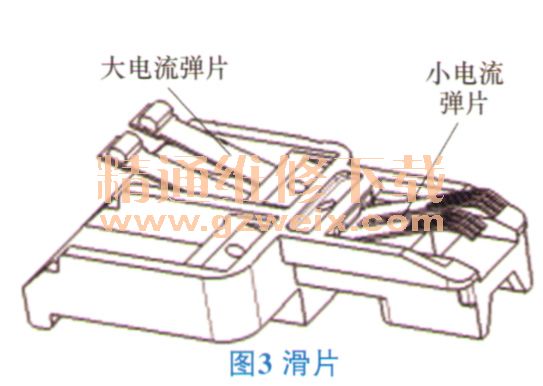

    针对上文中提到的组合开关，基于大部分功能都是小电流，决定采用PCB和镀金滑片配合的接触系统，喷水功能也同样采用类似的解决方案，即PCB和大电流金属滑片配合二具体实施方案如图3所示的滑片和图4所示的PCB。



    通过接触部位电阻的理论分析，可以看出接触电阻大小对这种大电流开关是至关重要的。因此，为了降低接触电阻值，在大电流金属滑片上焊接有Ag/Sn02的触点（图3），这种Ag/Sn02材料具有良好的电导通率和热传导性。同时，在PCB与金属滑片配合处进行镀金处理（图4），使配合处的接触电阻达到比较理想的状态。
    考虑到上文中提到的材料转移，由于所选择的配对材料中，滑片上的触点Ag/Sn02相比PCB上的金片性能更加优良，所以在设计上，材料转移须从滑片端向PCB端。同时，根据接触部位的材料磨蚀与转移中的相关理论，在开关此种电压和电流的情况下，材料的转移是从阳极到阴极。因此，PCB的设计如图5所示。当滑块从0-位向右边运动时，滑片1会和PCB上金片先接通，但是这时滑片2还没有接通，不形成回路；滑块继续运动，当滑片2与PCB接通时，会产生拉弧现象。由于这时滑片1-直在PCB金片上运动，所以滑片1处没有拉弧现象，只有滑片2处存在拉弧现象，并且实现了材料由滑片端向PCB端的转移。反之，滑块向左运动道理一样，实现了材料由滑片端向PCB端的转移。

    3 结束语
    通过大电流接触系统的理论研究，以及客户的功能要求，实现大小电流共存开关采用类似方案的设计。从文中可看出，所选用的方案对于实现类似喷水功能等寿命要求比较低的情况，是比较适用的。此方案的采用，节省了成本，并且利用有效的空间实现了功能需求：同时可以看出，接触系统不一定要采用最好的，合适的才最重要。希望本文能给大家一点有益的启示。
