工位指示系统在焊装车间的应用

来源：汽车电器作者：佚名 2018-04-08 09:47:37

    3 方案设计
    1）确定目标在现有电控系统的基础上，通过增加硬件、软件保障新增功能的实现，并通过自主实施完成LED屏的安装、布线、工位指示系统程序开发、调试工作，保障系统稳定运行。

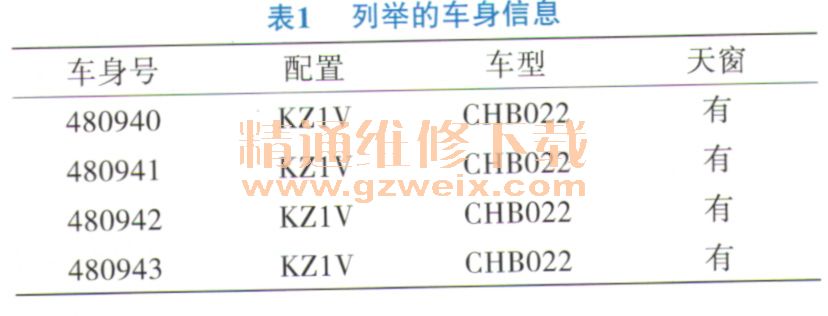

    2）现场调研深入生产现场，与作业人员进行沟通。调研现场人员的实际使用需求是：在CHB025车型与CHB022车型配置差异工位增加LED屏，现场作业人员可以通过LED屏直观地获得当前生产以及下3辆车的配置、车型、车身号等车身信息（表1）。车型切换时，会提醒现场作业人员做好准备，保证了新车型的正式投产。

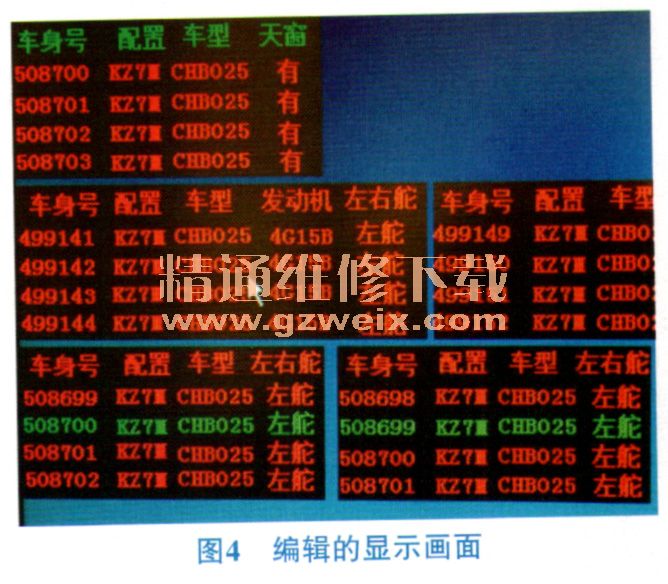

    3）工位指示系统原理在车间现有网络构架基础上进行工位指示系统方案的设计。其工作原理是：①根据现场实际使用需求，开发与焊装车间同步上位系统做接口的PLC程序（图2），通过该PLC程序，可以将相关的生产计划发送到各分焊线PLC中，并存储到相应的数据块中；②同时开发相关的解码程序（图3），将从同步上位系统中获取到的特材码信息，并根据解码规则进行解析；③通过在焊装服务器上运行的Kepware软件（数据采集软件），将解析完之后的车身信息上传至服务器；④再通过上位ANDON系统发屏软件编辑相关的显示画面（图4），并将相关的画面信息发送到现场的LED屏上，显示当前车及生产计划安排的下3辆车的车身信息，指导作业人员正确进行作业。
