国V SCR后处理系统工作原理及典型故障分析
来源:汽车电器  作者:佚名  2018-06-13 13:51:12

    3 典型故障处理
    3.1故障现象
    某公司生产的一台国V云内4102发动机车型,装配威孚力达后处理系统。用户提车不久,出现OBD灯常亮问题:车辆没有限扭,可以正常行驶。服务站检查了后处理的供电系统,无问题。更换新的DC U,故障现象依旧,请求技术支持。

    3.2故障诊断与分析
    用KT770诊断的故障码为:P3081----系统预注失败或建压失败,当前故障;P3082----进液管或进气管堵塞或脱落或空气电磁阀卡死。

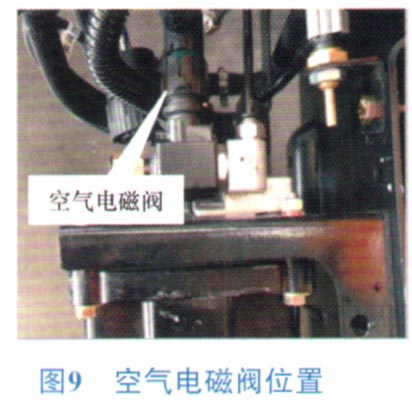

    1)故障处理本着先易后难的原则,先检查P3082故障。检查进液管、回液管、进气管没有亏折,因为是新车,接头处也无磨损、泄漏等现象,检查线束接头无端子脱落问题,但发现空气电磁阀线束接头未卡到位。拔下线束插头重新插,发现和空气电磁阀并不+分匹配,同时发现空气阀处线束装配明显偏紧,和冷却液电磁阀线束插头又外形相近(图9、图10、图11、图12),怀疑两插头接反二插头互换后,匹配合适。重新连接诊断仪,发现故障已为历史故障,清码后,OBD灯熄灭。对照线束图(图13),发现冷却液电磁阀和空气电磁阀在同一个分支,只是长度不同,车间装配时插错位置。









    2)故障分析本次故障是因为空气电磁阀和冷却液电磁阀线束插头插反导致。空气电磁阀接收不到计量泵发出的信号,不能正常打开,导致尿素雾化不好,影响催化还原反应,从而使N OX传感器检测到的氮氧化合物浓度偏高,当检测到NOX>3.5g/kW·h时,点亮OBD灯。因没有空气注入,系统报进气管堵塞或脱落或空气电磁阀卡死故障、建压失败故障。
    系统预注失败或建压失败的原因有:①没有尿素或尿素液位信号故障;②尿素泵故障;③尿素管路不通,如进液管、回液管、喷射管堵塞,喷嘴堵塞、故障等;④空气管堵塞;⑤排气温度传感器故障(排气温度低于200℃,尿素喷射系统不工作);⑥加热系统故障,包括加热继电器、加热电磁阀、加热丝、尿素箱温度传感器等(此条主要是在寒冷环境下,会引起尿素结晶,尿素管路堵塞);⑦以上部位线束插头退针、错位等故障。

    4 结论
    本文对SCR后处理系统的构成、电控原理进行分析,同时对比了不同厂家后处理系统的控制原理。通过典型故障分析,为后处理系统的故障处理提供参考意见。
