电动汽车驱动电动机浅谈
来源:本站整理  作者:佚名  2017-05-04 11:03:48

    一、电动机的类型

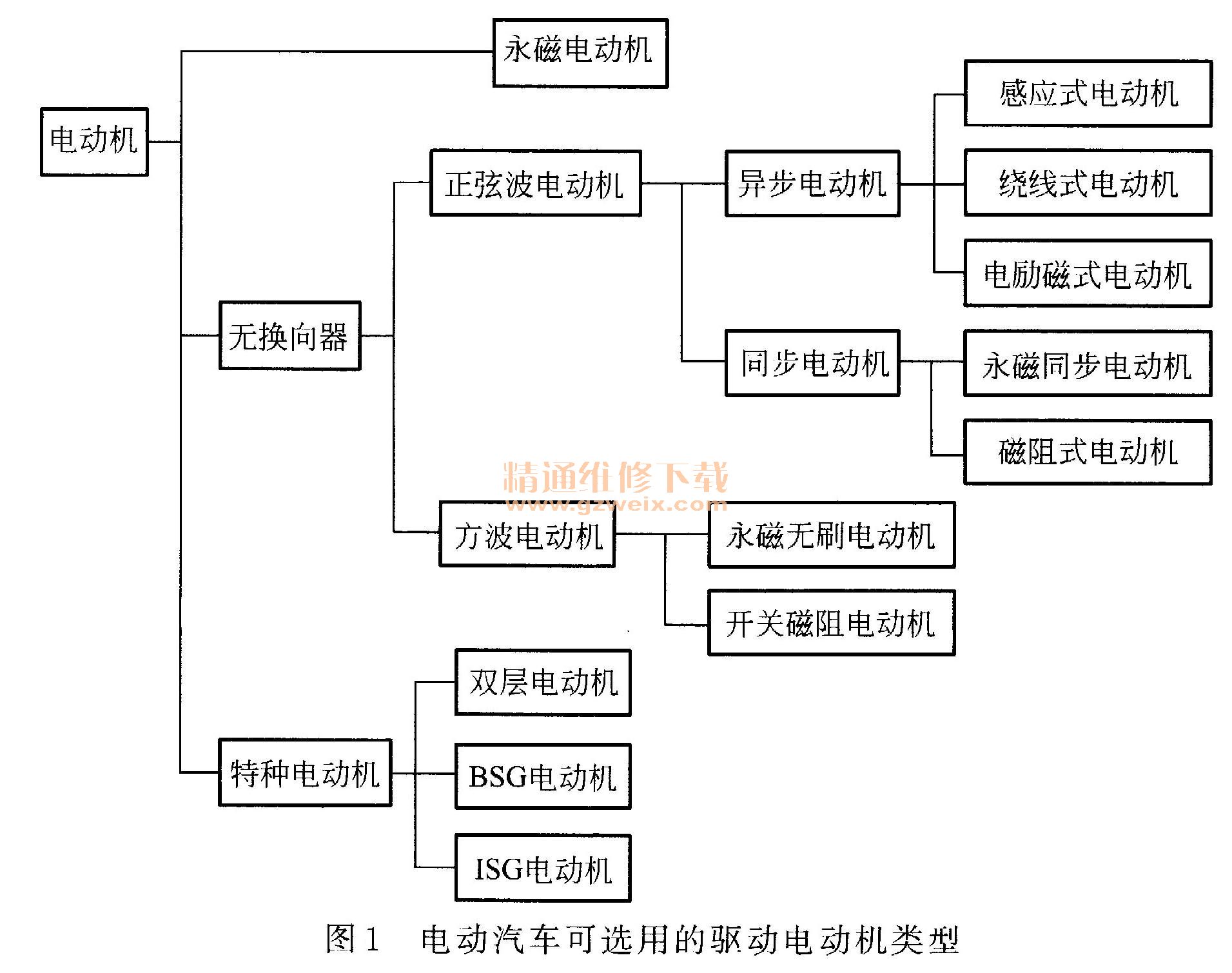

    在电动汽车上最常用的电动机是永磁电动机、正弦波电动机、方波电动机以及特种电动机,电动汽车可选用的驱动电动机类型如图1所示。

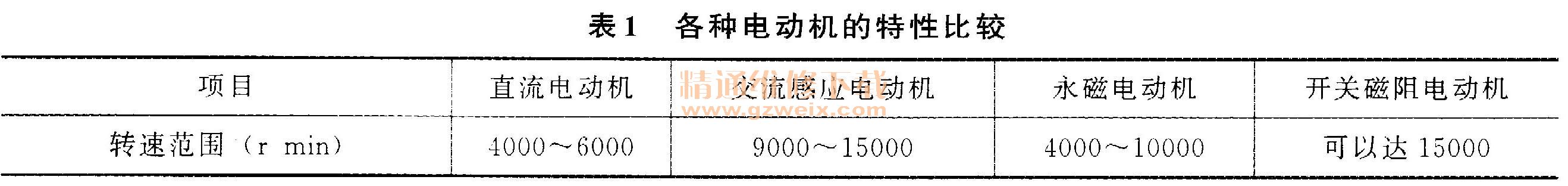

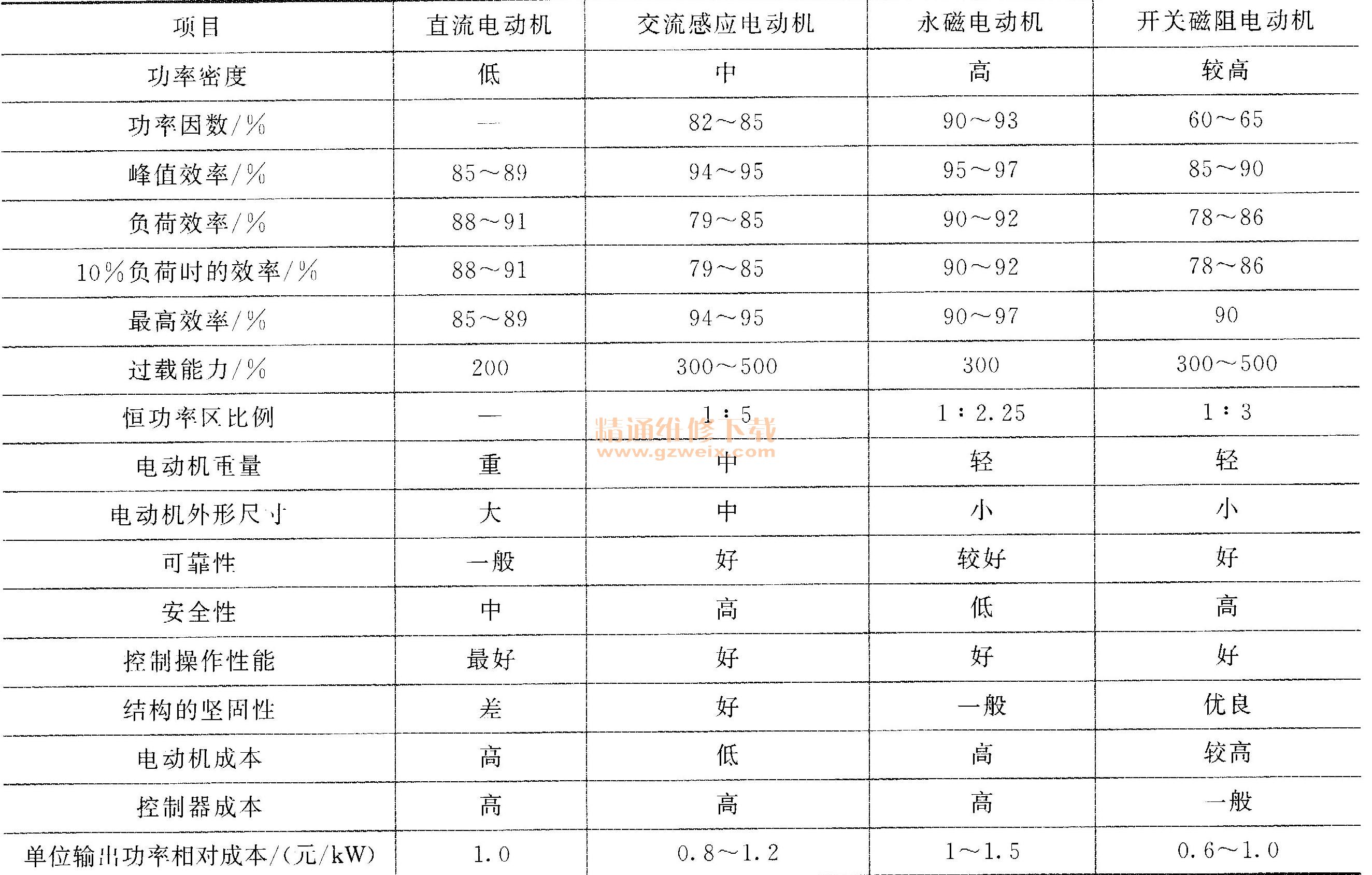

    电动汽车所采用的驱动电动机通常由几十千瓦到100~200kW。几种常用电动机的特性见表1。

    二、电动机的主要性能参数
    电动机的各种性能指标如下。
    (1)额定电压Ue(V)电动机在额定情况运行时,电动机定子绕组应输人的线电压值,通常小型直流电动机为36~48V,单相交流电动机为220V,三相交流电动机为380V,特种电动机的电压可达500V。
    (2)额定电流Ie (A)电动机在额定电压下,其轴上输出的机械功率是额定功率时,电动机定子绕组通过的线电流值。
    (3)频率f (Hz)三相电流的频率。我国为50Hz的只相电流,国外大多采用60Hz的二相电流。
    (4)额定转速(r/min)电动机在指定的频率(我国为50Hz)时,电动机在额定电压下,其输出轴上输出的机械功率是额定功率时电动机的转速。
    根据电动汽车速度、动力性能的要求,需要选择不同转速的驱动电动机,通常电动机的转速有以下几种:低速电动机,转速为3000~6000r/min;中速电动机,转速为6000~10000r/min;高速电动机,转速为 10000~15000r/min。
    (5)额定功率Pe (kW)电动机在额定运行时其轴上输出的机械功率。
                                      Pe=Ue Ieηe(3-1)
式中Ue—额定电压,V;
        Ie—额定电流,A;
      ηe—效率,%。
    轿车电动机的功率为30~50kW.客车与货车电动机的功率为50~150kW。ISG电动机的功率为5-15kW。
    (6)峰值功率P n、ax  (kW)电动机在额定转速运行时,电动机轴上输出的最大机械功率。电动机的峰值功率为额定功率的2~3倍。

[1] [2]  下一页
