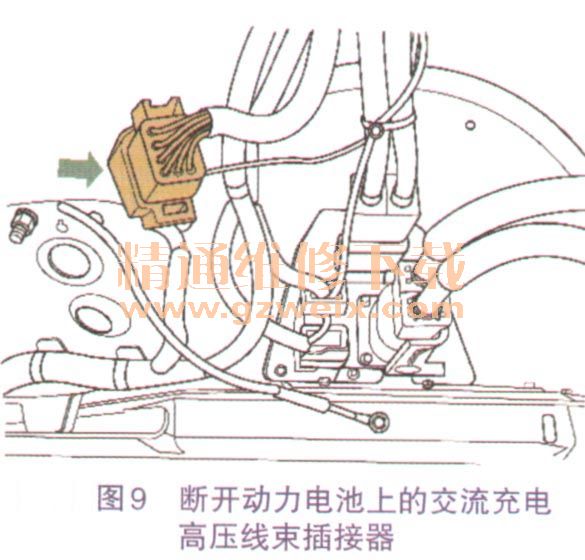

③举升车辆，断开动力电池上的交流充电高压线束插接器，如图9箭头所示。

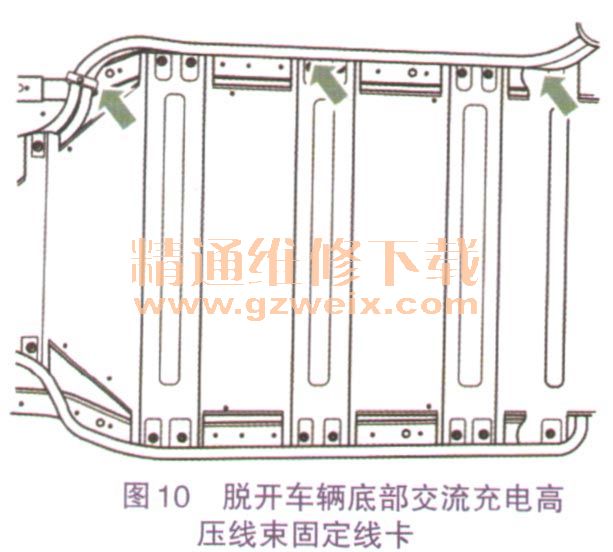

    ④从车辆底部动力电池安装支架右侧脱开交流充电高压线束固定线卡，如图10所示。

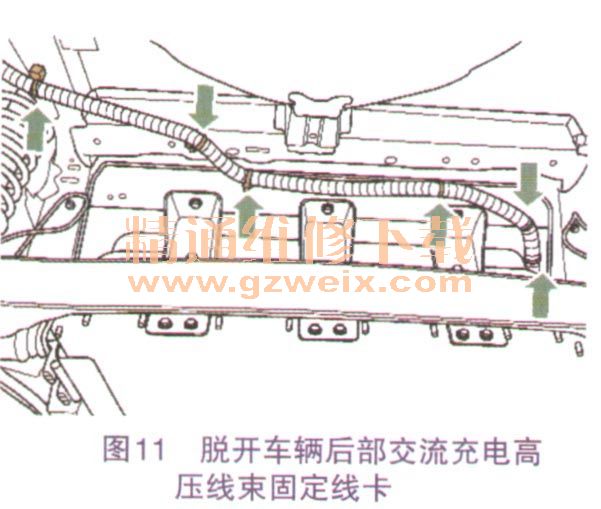

    ⑤从车辆后部脱开交流充电高压线束固定线卡，如图11所示。

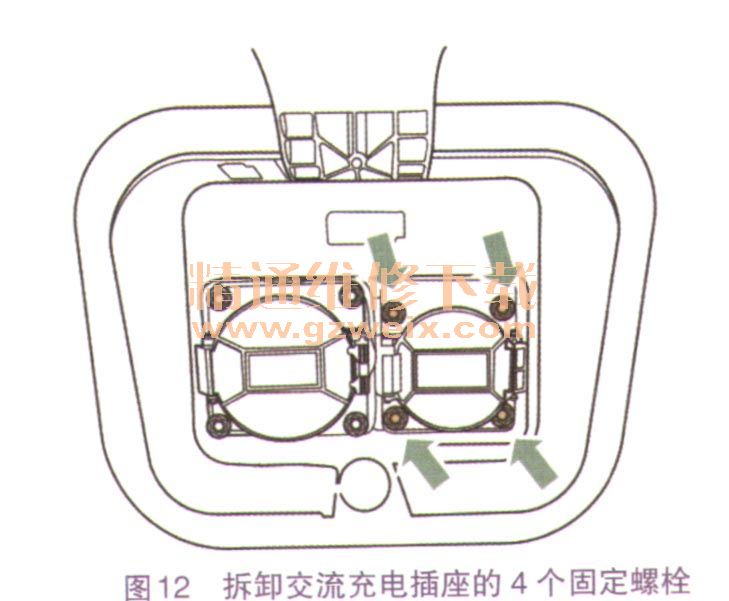

⑥拆卸图12中箭头所指交流充电插座的4个固定螺栓。

    ⑦断开交流充电插座线束插接器，脱开交流充电插座高压线束固定线卡，取出交流充电插座总成。
    安装按倒序进行。
    （3）车载充电机、充电机冷却水骨的更换
    ①打开前机舱，断开蓄电池负极连接线，拆卸手动维修开关。
    ②从车载充电机上断开高压线束插接器，如图13箭头所示。

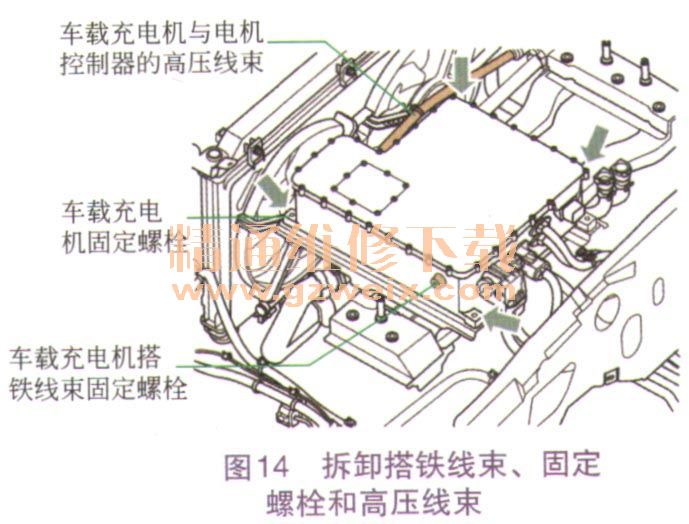

    ③首先拆卸图14中车载充电机搭铁线束固定螺栓；再拆卸车载充电机的4个固定螺栓（箭头）；最后断开车载充电机与电机控制器连接的高压线束。

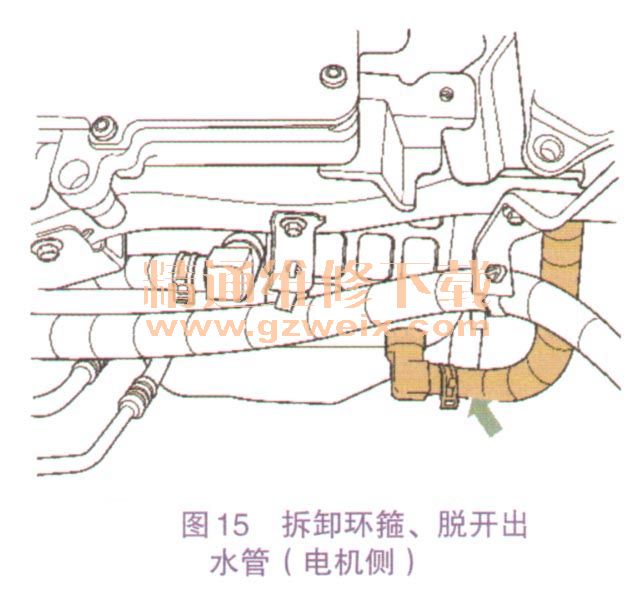

④使用环箍钳拆卸图15中箭头所指的车载充电机出水管环箍（电机侧）脱开车载充电机出水管。

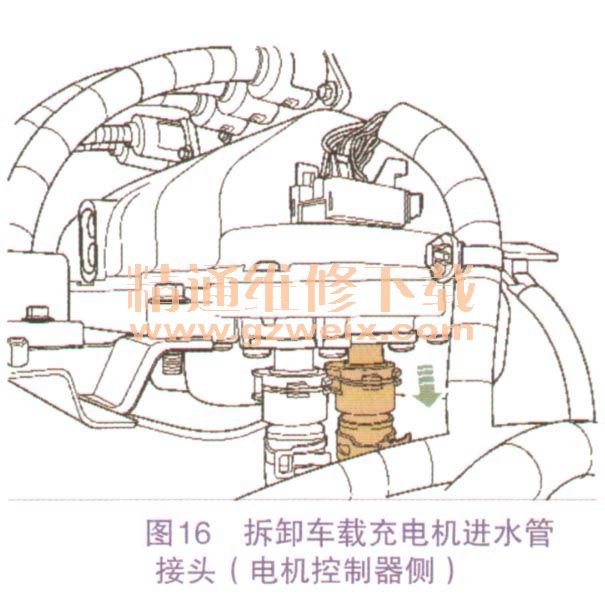

⑤拆卸图16所示车载充电机进水管接头（电机控制器侧），脱开车载充电机进水管，取出车载充电机及水管。
