简述吉利帝豪EV300电动汽车充电系统
来源:本站整理  作者:佚名  2019-01-10 09:21:19

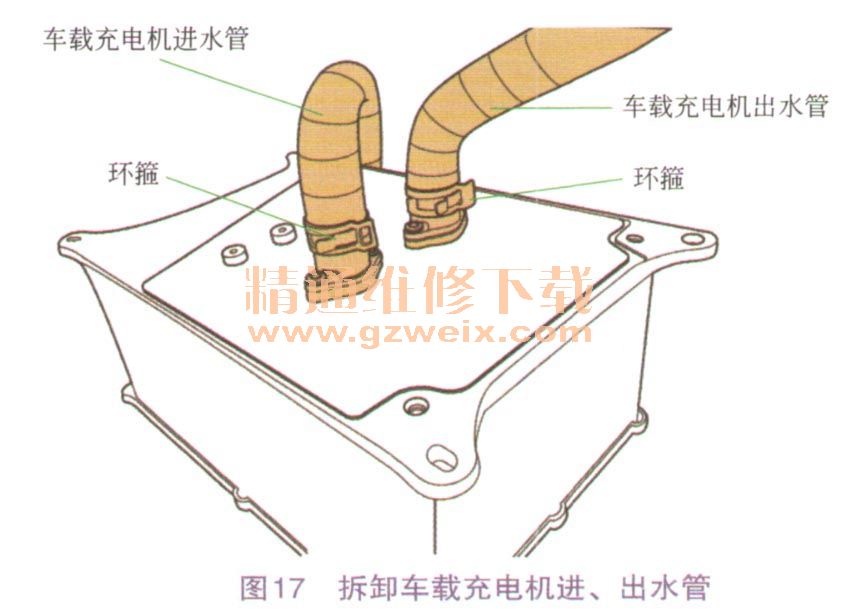

    ⑥使用环箍钳分别拆卸图17所示的车载充电机进、出水管环箍,并从车载充电机上取下进、出水管。安装按倒序进行。

(4)充电接口照明灯的更换
①打开前机舱,断开蓄电池负极连接线,在举升机上拆卸左后轮和左后轮罩衬板。
    ②打开充电接口盖,用软布包一字旋具撬下图18所示的充电接口照明灯组件。

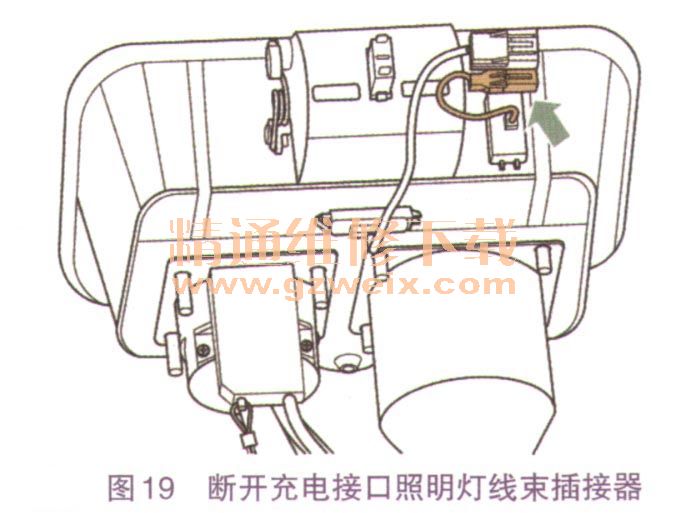

    ③举升车辆,从左后轮罩衬板内侧找到图19所示的充电接口照明灯线束插接器并断开,取下充电接口照明灯。

    安装按倒序进行。
    (5)充电指示灯的更换
    ①打开前机舱,断开蓄电池负极连接线,在举升机上拆卸左后轮和左后轮罩衬板。
    ②打开充电接口盖,用软布包一字旋具撬下图20所示的充电指示灯组件。

    ③举升车辆,从左后轮罩衬板内侧找到图21所示的充电指示灯线束插接器并断开,取下充电指示灯。安装按倒序进行。


上一页  [1] [2] [3]
