某纯电动汽车电动助力转向调校及客观测试
来源:汽车与驾驶维修  作者:佚名  2021-05-09 08:23:46

3主观评价及客观测试
    从目前的汽车性能开发来说,都还是严格遵循着“从人的感觉中来,到人的感觉中去”的规则。也就是说,系统的性能开发是以人的感觉为出发点,然后设定转向系统的性能工程目标,最后再用主观评价的方式对转向系统的性能开发目标进行验证,客观测试作为辅助。
3.1主观评价

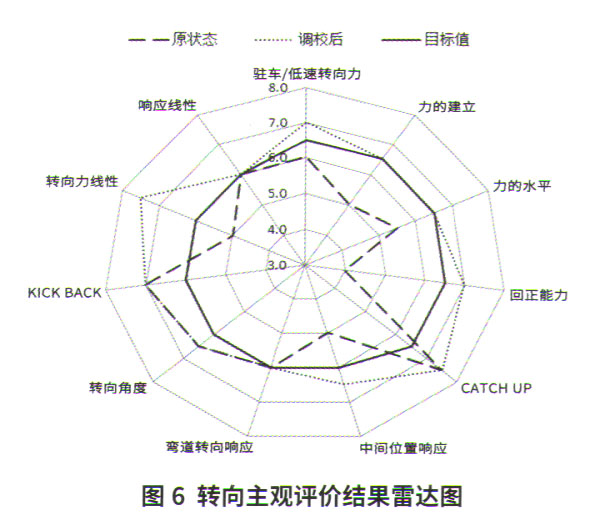

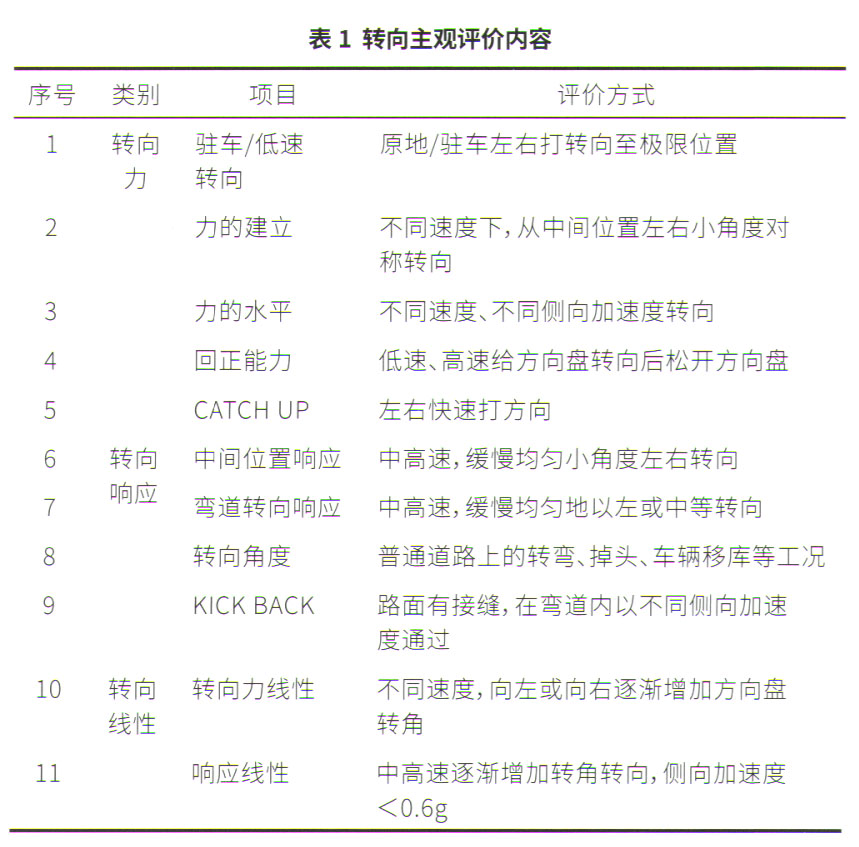

    对助力曲线进行调校后的样车,从转向力、转向响应和转向线性3方面进行主观评价验证(表1),通过与调校前和目标值进行对比,达到目标要求(图6)。

3.2客观测试

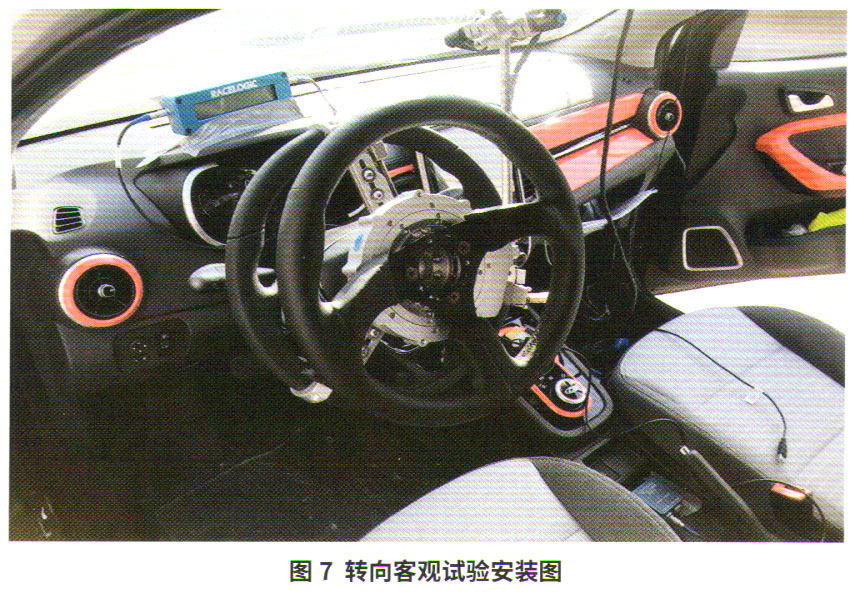

    主观评价目标达成,后续进行一轮转向客观测试,作为最终的验证发布数据留存。客观测试主要进行转向力测试和中间位置转向,采用设备为测力方向盘和V-box车辆测试系统(图7)。

3.2.1转向力测试

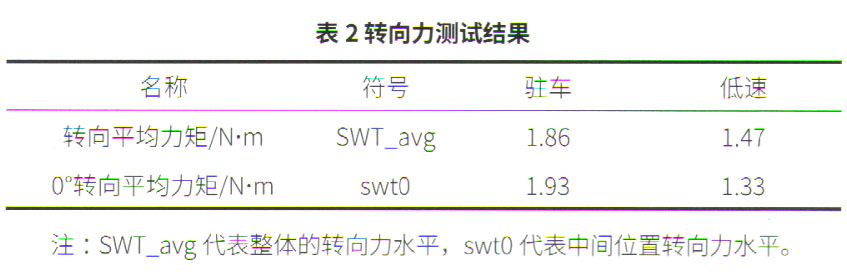

    转向力测试中,包括原地转向力和低速转向力,测试方法参考JASO C705-2004中的要求。通过测试结果可以看出(表2) 、驻车及低速的目标为轻便,减轻驾驶员操作手力。经过对比,调校前平均力矩为2.53 N·m,调校后为1.47N·m,总体转向力矩有下降,符合一般客户的使用要求。
3.2.2中间位置转向试验

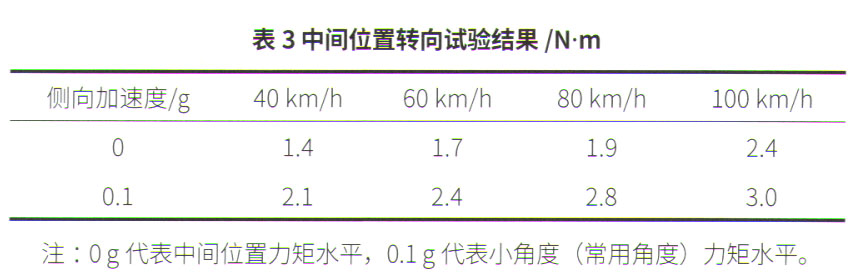

    中间位置转向试验方法参考IS013674-1-2010141。通过测试不同车速下(40 km/h、60 km/h、80 km/h和100 km/h),侧向加速度为0g和0.1g时方向盘力矩值(表3)。通过测试结果可以得出,随着车速的逐渐提高,方向盘力矩逐渐增加,力的建立清晰。
4结束语
    综上所述,电动助力转向调校的过程,首先针对调校车辆进行一轮初始状态主观评价,针对评价后的问题点,专项进行问题整改及性能优化。其过程主要是进行转向曲线的优化调校,包括调整基本助力、回正控制、阻尼控制和动态补偿等参数,然后根据调校的经验值和推荐值设定曲线的范围和方向。当调校后目标达到要求后再进行一轮主观评价和客观测试留存。当软件不能满足要求后,可以通过提升转向系统刚度(转向管柱总成或转向机安装座衬套等),辅助提升转向性能。
