纯电动汽车低压蓄电池亏电故障分析及其优化策略
来源:汽车与驾驶维修  作者:佚名  2021-05-09 08:30:37

 0引言

    近年来,随着汽车电子电力技术快速向智能化发展,大量的新型低压电子器件应用到了汽车当中,使得汽车低压电气系统的用电量大为增加。当前电动汽车上的低压电气系统通常都是由低压蓄电池(12V)供电驱动的,而因低压蓄电池亏电故障导致用户无法使用车辆的问题却频繁发生,用户抱怨非常严重。低压蓄电池亏电故障在给用户造成麻烦的同时,也严重损坏了电动汽车企业的品牌形象。因此,找到解决这一问题的方法对于电动汽车生产企业具有重要意义。

1纯电动汽车铅酸蓄电池亏电故障分析
1.1纯电动汽车电气分析

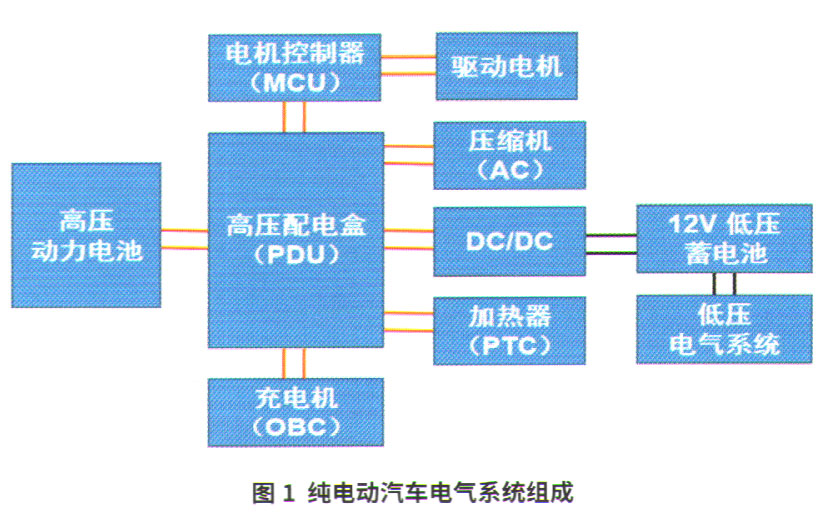

    纯电动汽车的电气系统由高压和低压两套电气系统组成(图1),高压电气系统主要用来给驱动电机以及PTC、压缩机等大功率器件供电,能量来源为高压动力蓄电池;低压电气系统则主要用于给汽车的小功率器件(比如娱乐系统、各种控制器等)进行供电,能量来源为低压蓄电池。高压电气系统和低压电气系统的桥连点为DC/DC,在纯电动汽车整车处于启动(Ready)或者充电的状态下,低压蓄电池由高压电气系统通过DC/DC转换器降压来实现充电补电。
1.2纯电动汽车亏电故障及整车无法启动故障原因分析
    纯电动汽车的低压电气模块比传统燃油车要多得多,由此可推断12V低压蓄电池亏电故障的主要原因可能为以下2点。
①纯属电动汽车低压电子控制单元较多,总体的静态电流较大。

    ②纯电动汽车低压电子控制单元各节点的睡眠唤醒机制相对比较复杂,导致其很容易在OFF挡时,整车网络处于唤醒状态,持续消耗低压蓄电池电量,导致整车亏电。
    当低压蓄电池处于亏电状态时,其电压比较低,通常低于9v,而车载器件/控制单元的正常工作电压范围通常在9~16V。因此低压蓄电池的低电压无法唤醒车载器件/控制单元,故不能让车载器件/控制单元正常工作,也无法启动车辆。
    低压蓄电池亏电后,无法利用动力电池为其进行补电。因为动力电池通过DC/DC给12V低压蓄电池充电(补电)的前提是动力电池的电池管理系统(BMS)处于工作状态,主正、主负继电器吸合。低压蓄电池亏电后无法唤醒BMS且无法提供足够的电压使继电器吸合,故而动力电池不能形成高压闭合回路,无法为低压蓄电池进行充电。
    通过以上分析,如果对低压蓄电池的电压进行实时监控,并在其电压降低到一定限值时及时唤醒高压电气回路对其进行补电,即可有效降低纯电动汽车低压蓄电池的亏电故障。

2 铅酸蓄电池智能补电策略设计
2.1功能要求
    ①在整车OFF状态下对低压蓄电池的电压进行实时监控,当电压低于一定限值时进入补电程序,避免对驾驶员的正常用车造成干扰。
      ②在给低压蓄电池补电前,通过APP短信或微信小程序等媒介征得用户授权,让用户知晓整个补电过程的状况。防止在补电过程中用户或者其他人员(如维修人员)接触电气系统,造成人员触电风险。
2.2设计方案
    智能补电功能涉及到的零件包括远程终端(VT)、整车控制器(VCU )、电池管理系统(BMS)和直流/直流(DC/DC)转换器等,可在不增加或变更硬件设计的基础上,通过直接升级软件程序来实现智能补电功能。
2.2.1智能补电流程
    整车下电并且锁车后,VCU实时监控低压蓄电池的电压值,并通过VT上传到售后服务平台。当VCU监控到低压蓄电池的电压低于某一设定的限值时,售后服务平台通过APP、短信或微信小程序等媒介提醒用户车辆将亏电,并请求进入智能补电程序。
在获得用户授权后,VCU控制动力电池继电器吸合,并通过DC/DC将动力电池进行降压给低压蓄电池充电。低压蓄电池充满电后,VCU控制动力电池的继电器断开,补电结束,整车恢复正常OFF状态。

[1] [2]  下一页
