一台全新的彭浦PD320Y型履带式推土机投入使用10h后，出现推土铲无法提升到预定高度故障。刚出现故障时，推土铲只能将机身撑起10cm左右，操纵手柄回到中位时，机身会回落到原位。此后作业过程中该故障现象越来越明显，最后发展到推土铲几乎不能提升，以致无法进行推土作业。与此同时，还出现松土器提升速度变慢现象。
    工作原理：彭浦PD320Y型履带式推土机配置康明斯NTAA855型发动机，装有3级报警监测装置，其中第1级报警时，LED指示灯变红且闪烁；第2级报警时，报警总灯点亮并闪烁；第3级报警时，蜂鸣器鸣响，此时应立即停机。该报警监测装置可对发动机冷却液温度、机油压力、电压等进行监测，若发动机发生异常情况将自动报警。该电子监测装置监测项目如附表所示。

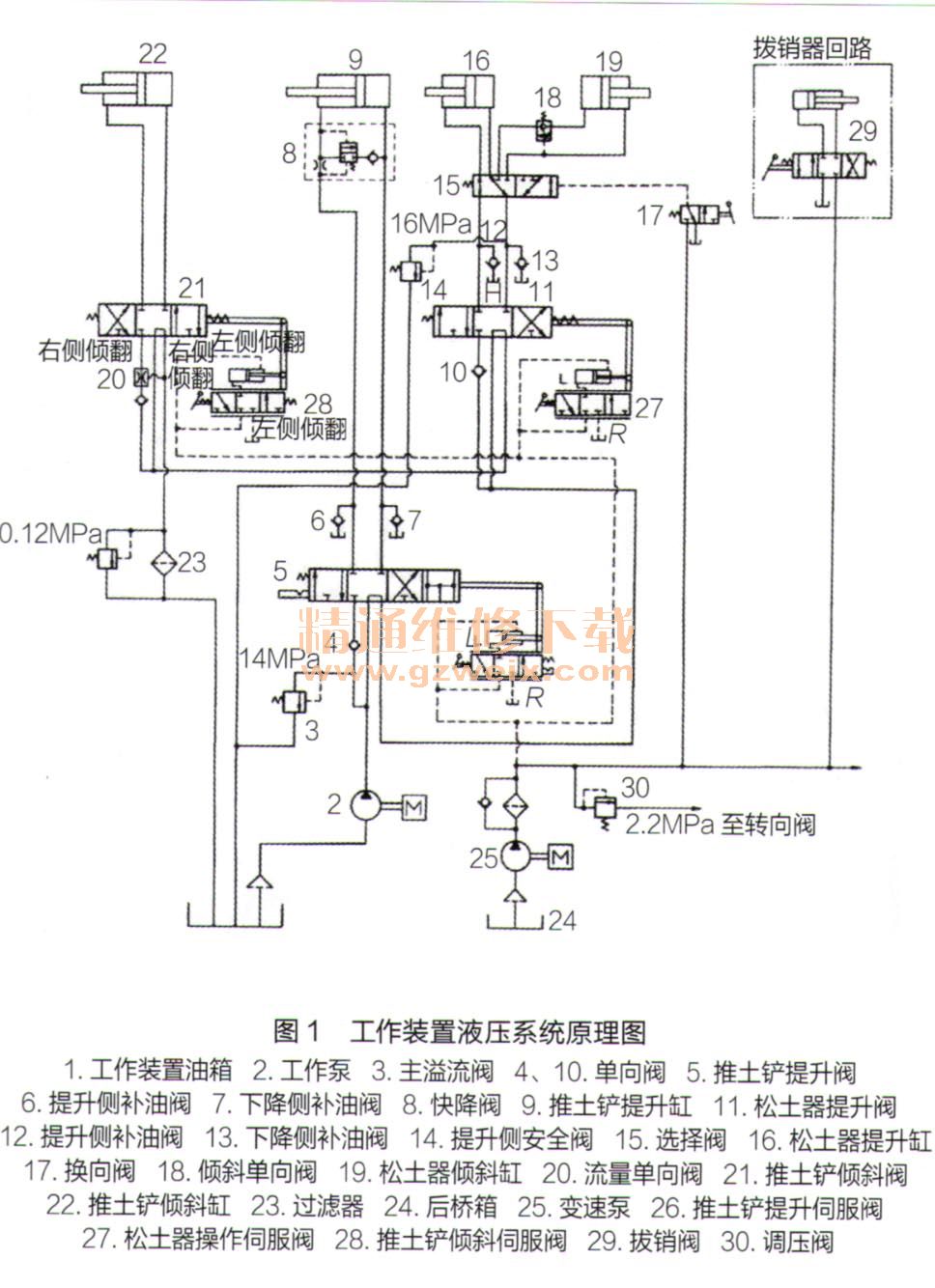

    该机工作装置液压系统原理如图1所示。液压系统设有组合式操纵阀，该阀由单向阀（4,10)、主溢流阀3、过滤器23、补油阀（6,7、12、13)、推土铲提升阀5、推土铲倾斜阀21、松土器提升阀11等元件组成，并安装在推土机右侧封闭式工作装置油箱内部。

    工作泵2将压力油经主溢流阀3泵入组合式操纵阀内，通过操纵推土铲提升伺服阀26,可控制推土铲提升阀5，从而推动推土铲提升缸9实现推土铲提升、下降、保持、浮动动作；当需要改变推土铲倾斜状态时，可通过操纵推土铲倾斜伺服阀28来控制推土铲倾斜阀21，实现推土铲左、右倾斜和保持动作。选择阀15和换向阀17主要用于控制松土器的提升或下降动作。变速泵25产生的压力油进入行走液压系统的速度阀和方向阀，以实现推土机行驶时的变速及转向。
    故障排查：针对故障现象，结合上述工作原理，判断该机电控和液压系统存在问题，因此分别对该机的电控和液压系统进行排查，如下所述。
   （1）排查电控系统
    首先，打开电源开关，系统自检正常。此时观察系统各项目指示灯均正常（绿色），报警总灯也正常，只有蜂鸣器始终传出报警声。
    其次，查找电路时发现系统设置了倒退报警。检查操纵手柄正处于倒挡位置，因此导致蜂鸣器鸣响。将操纵手柄置于空挡位置，报警声立即停止。
    再次，启动发动机，观察电子监测装置及各仪表均正常。
    最后，操纵该机前进、后退及变速均无异常，但操纵推土铲组合阀，只能将推土铲向上提升约5～8cm；且操纵推上铲左、右倾斜和松土器提升速度均很缓慢。
   （2）排查液压系统
    该型推土机液压系统主要山工作装置液压系统和行走液压系统两部分组成。由于该机行走正常，可判断为该机工作装置液压系统存在故障，为此对工作装置液压系统进行如下排查。
    检查液压油油量充足，且质地良好；拆检液压油过滤器，发现其滤网内有少量黑色杂质；检杳工作泵外观无明显泄漏之处。
    分析该机为新机，其工作泵不可能产生较大磨损，因此系统油压应在正常范围之内，不必进行测压，于是决定拆解工作装置油箱。
    拆下工作装置油箱侧盖，没有发现明显问题。操纵组合操纵阀各手柄动作灵活无卡滞现象。但在检查主溢流阀时，发现一侧螺栓没有拧紧，几乎不用力便可拧下来（见图2红框）。

    将主溢流阀拆下，发现其内部1个密封圈已经因挤压变形而损坏。更换新密封圈后，将主溢流阀装复，并检查油箱内各阀体和所有紧固螺栓后试机，推土铲和松土器均恢复正常。
原因分析：分析认为，该机为新机，可能在装配主溢流阀时，其螺栓没有施加足够的预紧力，在压力油不断冲击下，主溢流阀密封圈逐渐损坏，造成系统压力因泄漏而不断减小，最终导致推土机所有工作装置液压系统均不能正常工作。
