1．燃油供给系统结构
    我物探处使用的山推TY220/32。型推土机配装重庆康明斯NT855型柴油机，该柴油机采用齿轮泵低压供油、喷油器高压喷射的PT燃油供给系统。齿轮泵将燃油输入喷油器，当柴油机凸轮轴（与柴油机进、排气门共用1个凸轮轴）转动时，通过顶杆、调整螺栓和摇臂顶动喷油器针阀，将喷油器内燃油喷出。喷油器工作原理如图1所示。

    PT燃油供给系统每个工作循环的供油量取决于进入喷油器内的燃油量，进入喷油器内的燃油量取决于低压油路向喷油器内供油的压力，以及喷油器进油口计量孔打开、关闭的时间。PT燃油供给系统第1个字母P代表喷油压力（Pressure），第2个字母T代表喷油时间（Time）、PT燃油系统通过压力和时间的协调配合，使燃油喷射正时和燃油供给量满足柴油机各种工况的需求。
    喷油器进油计量孔打开、关闭由其针阀控制，调整喷油器针阀行程，使计量孔打开、关闭时间达到维修手册要求，即可保证该柴油机燃油供给系统的供油量。

    2.喷油器行程调整方法
    PT燃油供给系统喷油器行程调整力一法包括常规和简易2种，如下所述。
   （1）常规调整方法

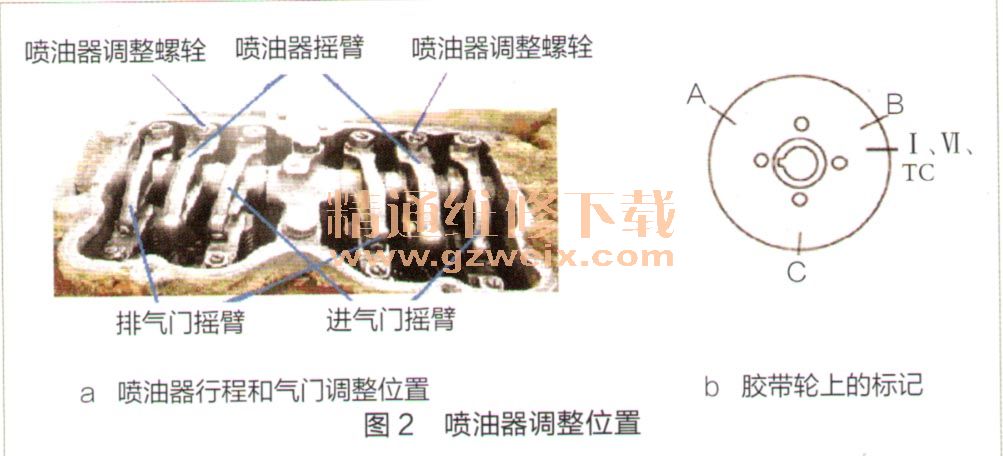

    PT燃油供给系统喷油器的针阀由摇臂推动，摇臂尾端设有行程调整螺栓，摇臂、行程调整螺栓位于柴油机气门室处，通常喷油器与气门间隙同时调整，如图2a所示。该柴油机前端的传动胶带轮上设有A、B、C标记，齿轮室盖上设有箭头，喷油器要按照这些标记逐缸进行调整，如图2b所示。

    先顺时针转动柴油机曲轴（从柴油机前面观看），当看到胶带轮上标记与齿轮室盖上的箭头对准时，可对喷油器和进、排气门进行调整。相关标记对正时，喷油器行程调整和气门调整顺序如附表所示。以A点对准为例，可调整III、IV汽缸喷油器行程及V、 II汽缸进、排气门间隙。

    常规调整方法需根据喷油器型号，选用康明斯NT855型柴油机专用百分表进行调整。调整方法如下：首先，将百分表测点放在喷油器顶端的摇臂处。其次，拧动调整螺栓使喷油器针阀下降至最低点，直到喷油器摇臂行程达到规定值（5.79±0.01）mm，即针阀的行程为（5.79±0.01）mm，再将行程调整螺栓锁紧螺母拧紧，拧紧力矩为40～45 Nam。再次，手动将摇臂上、下摆动2～3次，检验调整的行程值是否正确。然后，转动柴油机，找准下1个汽缸喷油器行程调整位置，按照以上方法调整该缸喷油器行程。再依次循环调整所有一喷油器的工作行程。最后，启动柴油机，运转20min后，拨动加速杆，观察柴油机运转情况，若运转正常，调整即可结束。若运转不正常，再视情况重新调整。
    这种调整方法在专用百分表齐全或在维修车间内调整较为适宜，如果没有专用百分表则无法调整，在野外维修作业条件差，在调整过程中较易将油泥污垢掉入柴油机配气室内，调整质量也不能保证。
   （2）简易调整方法
    我们在多年实践中总结出了简易调整方法如下所述。转动柴油机，将传动胶带轮上的A、 B、C标记与齿轮室盖上的箭头对准后，辨识并确定喷油器行程调整顺序。当确定某个汽缸可以调整行程时，用扳手将该汽缸喷油器行程调整螺栓的锁紧螺母拧松，用平口改锥将行程调整螺栓向下拧（顺时针旋转），使喷油器摇臂压动喷油器针阀向下运动。
    当该汽缸调整螺栓拧到底后（即针阀落入针阀座底部），再将调整螺栓拧紧至20～30Nom。在调整螺栓端面外沿做1个记号，用平口改锥将调整螺栓逆时针旋转2 1/2～2 3/4圈。用扳手拧紧锁紧螺母，即可完成该喷油器行程的调整。
