1.故障现象
1台长期在选矿厂尾矿库工地作业的原装日立ZAXIS350LC-3型挖掘机使用3752h后,作业过程中有时出现柴油机动力不足、全机动作缓慢故障。故障发生后,切断电源线或者带电拔掉泵扭矩电磁阀、泵2的流量电磁阀(比例电磁阀)插头数次,就能恢复正常。因赶工期须使用该挖掘机,所以未将挖掘机开回车间修理,驾驶员采用上述方法维持该挖掘机继续使用了3个月,直到该故障频繁发生,无法继续使用,才将该挖掘机开回车间进行修理。
2.故障排查
(1)检查故障代码
经询问该机驾驶员得知,该机监控器上的燃油消耗表最大燃油消耗只有13~18L/h,而其工作正常时最大燃油消耗量能达到40~43L/ h。为查找故障原因,我们先按压监控器右上角的按键,再将点火开关转到ON位置,此时服务菜单(SerVice Menu)添加到主菜单(MainMenu)中,从SerVice Menu进入到“发现并修理故障”界面(Troubleshooting)后,没有显示出故障代码。
(2)检查液压泵控制电路

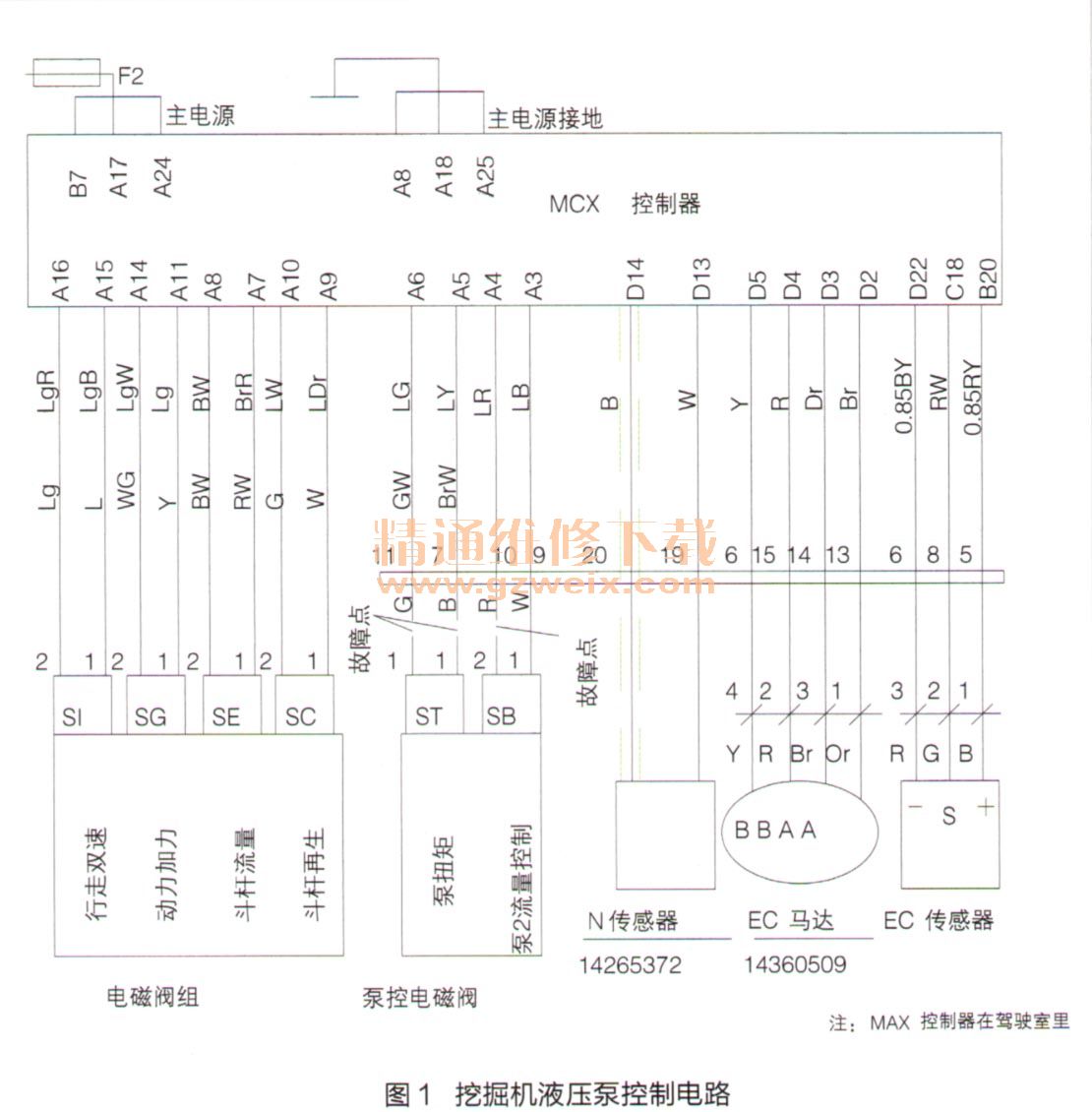

该故障间歇出现,且无故障代码提示,给检修工作带来一定难度。经分析,我们决定下一步先检查影响该机动作的关键元件。检查泵扭矩电磁阀(比例电磁阀)及其线路和插头,未发现问题;检查泵2的流量电磁阀(比例电磁阀)、N传感器、泵1和泵2的压力传感器及其线路和插头也未发现疑点;将泵扭矩电磁阀和泵2的流量电磁阀插头拔下,用万用电表测量其电磁线圈电阻均为19Ω,属正常值;将点火开关转到通电挡位(不启动柴油机),用万用电表测量ST和SB插座电压均为22V,好似正常。上述检查均未发现问题。该机液压泵控制电路如图1所示。
(3)检查先导系统
分析认为,除了液压泵控制电路外,影响该机动力和动作的还有先导系统,为此我们决定检查该机先导系统。我们查阅保养记录,发现该机使用至今从未更换过先导油过滤器,于是怀疑该过滤器有堵塞现象,但是更换新过滤器后试机,故障现象依旧;在先导过滤器座上的测压口安装压力表,测量先导油压力为3.4MPa,属正常值。
(4)检查柴油机
由于电磁阀控制电路和先导系统均未发现问题,我们决定检查该机的柴油机。该机配装的是采用欧III标准、配有高压共轨控制系统的6HK1型柴油机,发生故障之前曾因加注品质低劣柴油更换过喷油泵和喷油器。
我们本着先易后难的方法检查该柴油机。更换2级燃油滤芯后试机,感觉整机动作缓慢症状有所改善,最大燃油消耗量能达到19~20L/h、由此怀疑个别汽缸的喷油器喷油不良。正规检查喷油器须分别拔掉各汽缸喷油器电线插头作断缸试验,该机喷油器连接线接头安装在气门室内,为减少拆装气门室盖烦琐,我们决定采用传统试验方法,即逐一拧松每个喷油器的高压油管接头,判断每个喷油器工作状况。经过反复比较,认为III、IV缸稍差,于是给III、IV缸更换为新的喷油器,检测最高燃油消耗量提升到22L/h,但距挖掘机正常状态的最大燃油消耗量43L/h还相差甚远,柴油机动力不足、全车动作缓慢状况没有实质性改善。
