1．故障现象
    维修人员反映某型号沥青混凝土摊铺机仪表盘上燃油表显示的燃油箱柴油量不准确，具体表现在以下2个方面：一是将燃油箱的柴油加满后，燃油表显示燃油未满。二是燃油表显示燃油箱有柴油，但启动柴油机时吸油管已无法从燃油箱吸到柴油。
    2．结构及原理

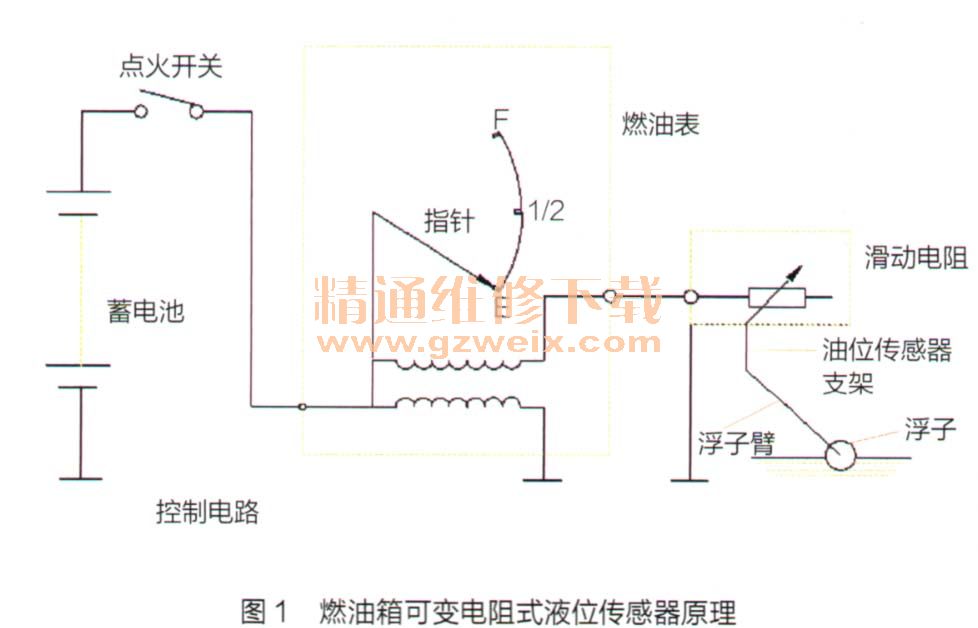

    该摊铺机燃油箱采用可变电阻式油位传感器，其主要由浮子、浮子臂、油位传感器支架、滑动电阻、燃油表、控制电路等组成，如图1所示。

    浮子漂浮在燃油箱内柴油液面上，可随柴油液面上、下移动。滑动电阻固定在油位传感器支架上，其1个接点接地，1个触点受浮子臂控制可在电阻片上滑动。浮子臂一端固定在浮子上，另一端固定在油位传感器支架上，浮子臂随浮子上、下移动而摆动，浮子臂摆动时带动滑动电阻触点在电阻片上滑动，从而改变滑动电阻搭铁接点与滑动触点之间的电阻值。利用这一电阻值的变化，使摊铺机仪表板上的燃油表显示出燃油箱的柴油量。
    浮子向上移动到最高点时，其距燃油箱上表面的距离应小于燃油箱总高度的5%～10%。柴油加注满后浮子在此位置，此时燃油表应显示燃油箱已加满柴油（指针指向F侧），以给柴油箱预留一定的存油空间，从而避免加注柴油时溢出。浮子向下移动到最低点时，应高于吸油管口的最低点，以使燃油箱内仍存留一定量的柴油，此时燃油表应显示燃油箱没有柴油。即使燃油表显示无油（指针指向E侧），摊铺机亦能运行一段时间，可避免柴油机断油。

    3．故障原因分析
    根据可变电阻式液压传感器工作原理，分析燃油表显示不准确的原因有3种，如下所述。
    （1）浮子臂过长

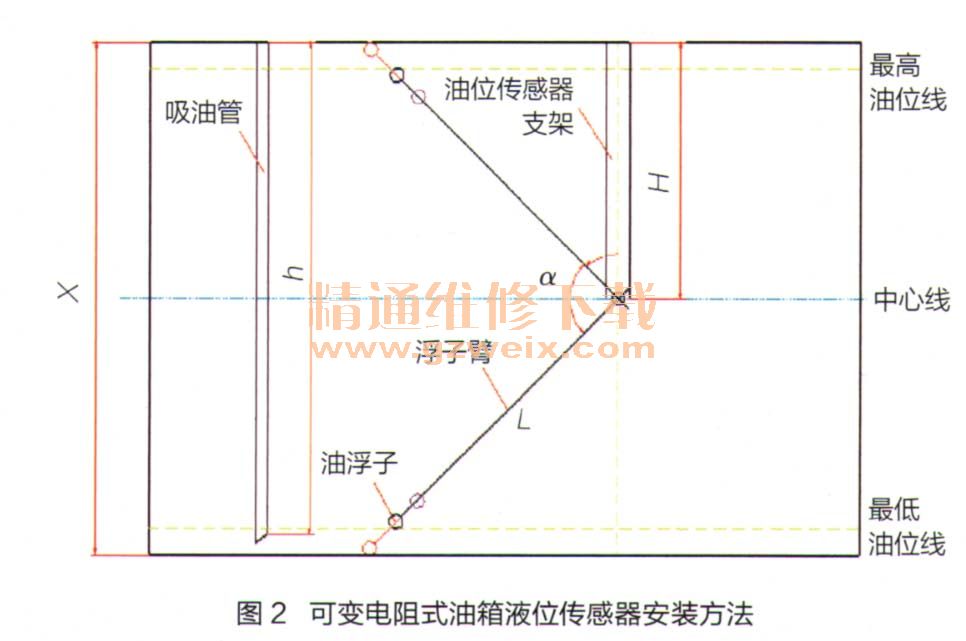

    若浮子臂过长（图2所示红色浮子），加注柴油时柴油液面超出设定的高度甚至已经溢出，液位传感器才感应到柴油已满，没有给柴油箱预留一定的存油空间。摊铺机工作一段时间后燃油箱内柴油量减少到极限，吸油管已无法吸到柴油，造成柴油机不能启动、运转。但是由丁浮子臂过长，燃油表仍显示有油。
    （2）浮子臂过短
    若浮子臂过短（图2所示紫色浮子），加注柴油时柴油液面还未达到设定的高度，液位传感器已经感应到柴油已满，柴油箱加注的燃油量不够。摊铺机工作一段时间，柴油量减少，柴油液面还未达到设定的低位时燃油表已显示无油，这样容易误导摊铺机操作人员，会给现场施上造成延误。

    （3）油位传感器支架长度不合理
    若油位传感器支架过长，图2所不长度H过长，滑动电阻就会靠下，燃汕箱没有加满柴油时燃油表就会显示燃油已加满。若油位传感器支架过短，滑动电阻就会靠上，燃油箱柴油没有一用到设定位置时，燃油表就会显示燃油已用尽。
    4．改进方法
    针对燃油表不准确问题，经研究我们提出以下改进方法：
    （1）合理确定油位传感器支架位置
    该摊铺机燃油箱高度（x）为55cm，吸油管长度（h）为51cm，可变电阻式油位传感器浮子臂摆动角度（a）为90°。安装可变电阻式油位传感器时应注意以下4点：一是确定燃油箱装满燃油的液面高度，应为燃油箱高度（x）减去2cm，即为53 cm。二是确定浮子臂摆动的最低点应比吸油管下端高出2cm。三是油位传感器支架长度应是燃油箱液面高度与浮子臂摆动最低点的中问位置，即为25.2cm。四是浮子臂摆动夹角上、下应分别为45°。
    （2）合理确定浮子臂长度
    浮子臂的长度可按下式计算：
    式中：L----浮子劈长度，cm;
          X----燃油箱高度，cm。
    经过计算，浮子臂长度为26.5cm。
    我们按照上述改进方法，对摊铺机的液位传感器进行了改进，经过现场模拟试验，较好的解决了油箱油位传感器显示不准的问题。
