柴油机SCR系统故障检测诊断箱的开发及试用
来源:工程机械与维修  作者:佚名  2016-11-14 16:39:18

    4.设置检测功能
    检测诊断箱主面板如图4a所示,其左侧为电源开关与尿素泵点火开关,右侧为电源指示灯与对应的线束插口,中间为显示触摸屏,下部为散热通风口。触摸屏主屏幕内容如图4b所示,连接电源后,打开电源开关,几秒后触摸屏被点亮。

    通过检测尿素泵和氮氧化物传感器的相关故障,可对检测诊断箱的功能进行设置和完善。设置前应保证所用蓄电池或外界直流电源电压正常且有足够大的电流输出能力(冬季>300W 、夏季>100W),并根据被检测零部件的类型,连接上对应的线束。设置氮氧化物传感器输入电压不足、氮氧化物传感器加热片损坏、尿素泵电磁阀接头松动故障,可设置出检测诊断箱的检测、诊断功能。
   (1)传感器输入电压不足检测功能
    将24V的氮氧化物传感器线束连接到12V电源接口后,点击“启用2"按钮,再点击“传感器状态”按钮,此时检测诊断箱显示屏供电电压栏显示“不在范围”且为红色。当将氮氧化物传感器线束接入24V电源后,检测诊断箱显示屏供电电压栏显示电压正常且为绿色。这样就设置出电压不足检测功能,如图5所示。

   (2)传感器加热片损坏检测功能
    为模拟氮氧化物传感器加热片损坏故障,我们将距离其探头端部10cm处的黑色线断开,进行接上、断开模拟检测。当将黑色线接上时,检测诊断箱显示屏显示正常,2min后摸探头会有微热;当将黑色线断开时,检测诊断箱显示屏显示加热温度“不在工作温度”、氮氧化物传感器和O2信号均显示“信号无效”且为红色。此外,加热器错误栏颜色变红,加热器状态栏由红色的 “加热阶段1或2”和绿色的“自动模式”之间来回跳动。此时便设置出氮氧化物传感器加热片损坏检测功能。
   (3)尿素泵电磁阀接头松动检测功能

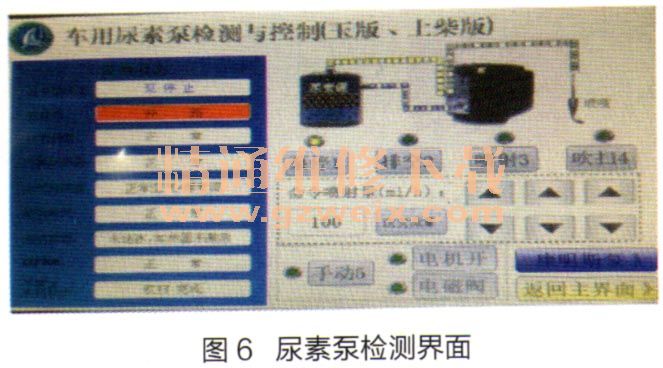

    将尿素泵电磁阀接头拧松,模拟电磁阀故障。连接尿素泵线束,拧紧电磁阀接头时,打开“点火开关”旋钮,若听到尿索泵电动机转动到起始位置时的“吱吱”声,这说明尿素泵无故障;拧松电磁阀接头后,打开“点火开关”旋钮,若听不到尿素泵任何声响,则可判断是尿素泵电磁阀接头松动或是电磁阀线圈烧毁,此时检测诊断箱显示屏尿素泵电磁阀栏应显示开路且为红色。设置好的尿素泵检测界面如图6所示。

    5.试用结果
    由上述故障检测设置结果可知,该便携式检测诊断箱能够有效显示故障原因和故障部件,运行结果与设置的故障完全一致,表明其能够准确、快捷地检测、诊断故障,并可实时无误地输出和显示检测信息。该便携式检测诊断箱操作简单方便、支持多种电源,可直接驱动被检测对象,无需工程机械的电子控制单元进行配合。该便携式检测诊断箱代替了传统的电脑诊断软件,可直接与尿素泵和氮氧化物传感器连接,解决了使用电脑检测存在的中毒及防水等问题,适应了柴油机SCR系统故障检测、诊断的需要。
    目前笔者所设计的便携式检测诊断箱还存在支持检测泵版木较少、可检测SCR系统的零部件偏少等问题,通过进一步完善升级,可兼容各种国产和进口尿素计显泵、氮氧化物传感器、排气温度传感器、尿素罐液位传感器的检测和诊断。该检测诊断箱经进一步升级、完善后,有望推广和实现产业化。日前,该便携式检测诊断箱已中请专利。
