轮式推土机广泛应用于矿山开采、道路维护、农业、建筑业等工程上，其工作装置液压系统故障发生率比较频繁。本文以834H型轮式推土机为例，介绍其工作装置液压系统工作原理，并对工作装置无动作及动作缓慢的原因进行分析。
    1．液压系统工作原理
    （1）主液压回路

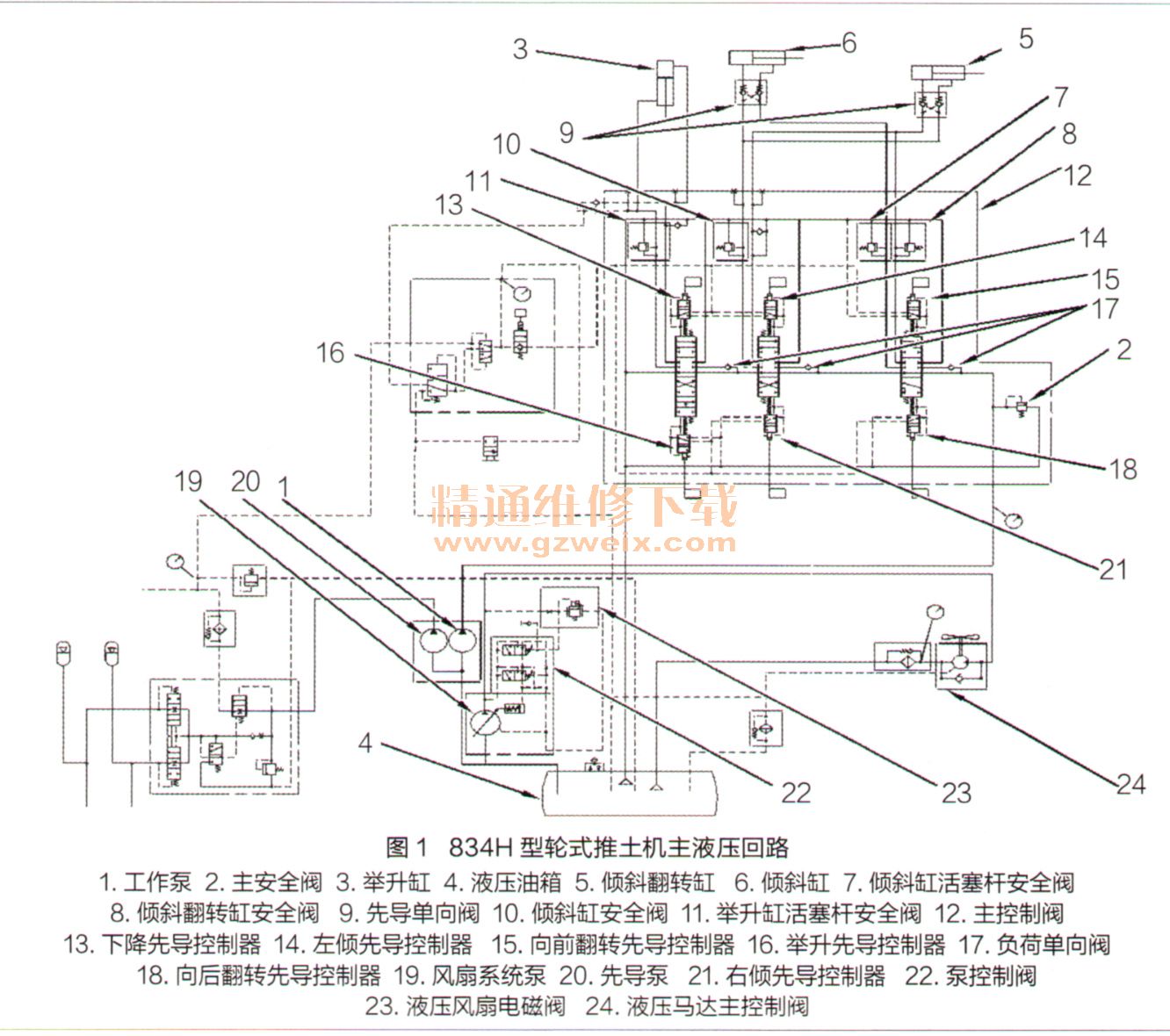

    834H型轮式推土机液压系统由主液压回路和先导液压回路组成，其主液压回路主要由工作泵1、主安全阀2、举升缸3、液压油箱4、倾斜翻转缸5、倾斜缸6、倾斜缸活塞杆安全阀7、倾斜翻转缸安全阀8、先导单向阀9、倾斜缸安全阀10、举升缸活塞杆安全阀11、主控制阀12、下降先导控制器13、左倾先导控制器14、向前翻转先导控制器15、举升先导控制器16、负荷单向阀17、向后翻转先导控制器18、风扇系统泵19、先导泵20、右倾先导控制器21、泵控制阀22、液压风扇电磁阀23、液压马达主控制阀24组成，如图1所示。

    工作泵1将压力油输送到主控制阀12（包括举升缸、倾斜翻转缸、倾斜缸控制阀），在驾驶员的操纵下，压力油通过下降先导控制器13、左倾先导控制器14、向前翻转先导控制器15、举升先导控制器16、向后翻转先导控制器18、右倾先导控制器21的动作，接通相应的液压控制回路，实现相应工作装置动作。
    （2）先导液压回路

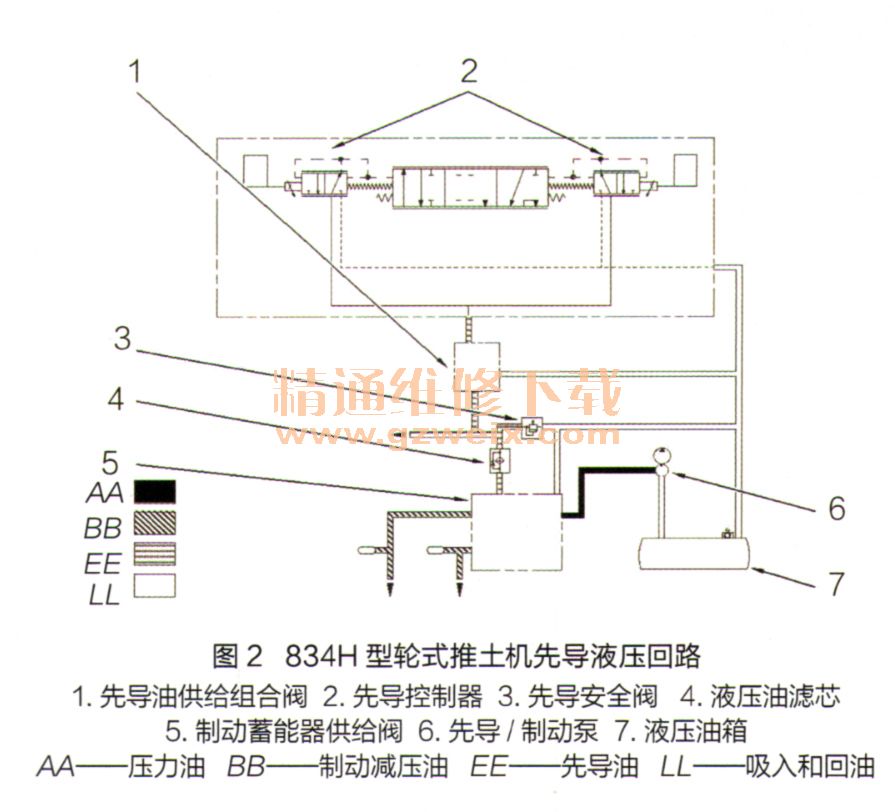

    先导液压回路主要由先导油供给组合阀1、先导控制器2、先导安全阀3、液压油滤芯4、制动蓄能器供给阀5、先导／制动泵6、液压油箱7组成，如图2所示。

      先导／制动泵6将先导压力油经制动蓄能器供给阀5、液压油滤芯4和先导油供给组合阀1输入到先导控制器2，通过先导控制器2阀芯的动作，推动主控制阀阀芯移动，接通主液压回路，实现工作装置动作。

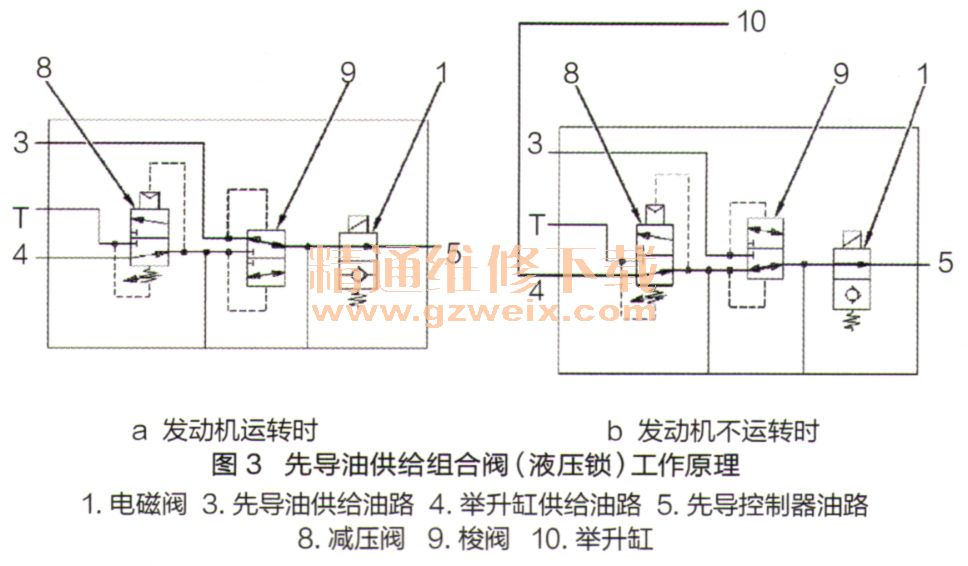

    发动机运转时的先导油供给组合阀工作原理如图3a所示。先导油供给油路3中的先导压力油进入梭阀9，推动梭阀9阀芯移动到下位，先导压力油经梭阀9到达电磁阀1。此时操纵控制手柄，先导油供给组合阀（液压锁）开启，工作装置电子控制模块激活电磁阀1，电磁阀1阀芯移动，使先导压力油经先导控制器油路5输出给先导控制器。
    发动机不运转时的先导油供给组合阀工作原理如图3b所示。此时没有先导油到达先导油供给组合阀，为了降下工作装置，该组合阀收到来自举升缸10供给的压力油。举升缸10的压力油从举升缸供给油路4进入该组合阀，减压阀8将油压降低到1.8±0.15MPa。降低油压的压力油形成先导压力油，经梭阀9、电磁阀1、先导控制器油路5输送到先导控制器，推动主控制阀动作，将工作装置降下来。
