4 盘毂的耐久性分析

盘毂的耐久性分析是建立在静力学分析基础上的拓展性分析，主要用应力图的形式展现所分析零件的危险疲劳点，为后续设计提供理论参考。

4. 1 解题参数设置

应力安全因子: 极限强度

应力类型: VonMises

疲劳安全因子: 无限寿命

疲劳强度因子 ( kf) : 1. 000000

疲劳寿命准则: 应力寿命

解算方案步骤: Subcase － Static Loads 1

缩放因子: 1. 000000

循环次数: 10000000

缩放函数: 半个单位周期

4. 2 结果显示

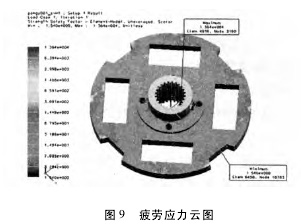

经 Nastran 软件分析后，盘毂的疲劳应力云图如图 9 所示。

由图 9 可知，盘毂的最危险的疲劳点出现在3150 号节点处，为提高盘毂的使用寿命，在后续设计时应考虑这一因素。

5 结束语

论文建立了一款离合器从动盘盘毂的三维有限元模型，并基于有限元模型对盘毂进行了静力学分析和模态分析，在对从动盘毂进行分析的时候，我们关心的是在最大载荷作用下所产生的最大内应力。通过有限元分析表明从动盘盘毂的强度、刚度符合设计要求。经安装约束条件下的模态分析，得到了盘毂前 6 阶弹性模态变形图及其固有频率，为避开发动机共振点提供了理论设计依据。
