一台纽荷兰M160型轮式拖拉机在作业的过程中,观察到动力区域换档数字液晶显示屏上显示F40/F41/F44等三个故障码并报警。
原来,M160型拖拉机是目前应用机电一体化技术较多的一种新型拖拉机。它应用了故障码,这在国内其他型号的拖拉机上还未采用。

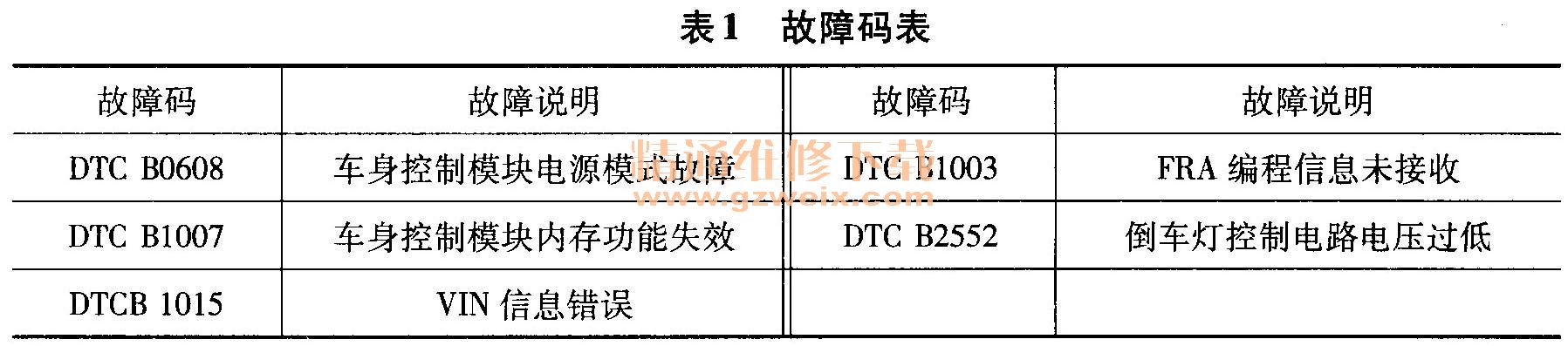

故障码的内容(技术含义)是由拖拉机电控系统的程序设计人员在进行控制单元(ECU)程序设计时确定的。将故障码及其内容以表格的形式给出,例如:表1供使用维修人员使用。这种表格为故障码表。不同厂家、生产年代和车型其故障码表是不同的。根据M160型拖拉机在动力区域换档数字液晶显示屏上显示的故障码,查阅纽荷兰M160型拖拉机使用说明书中的故障码表,从而得知F40/F41/F44三个故障代码的含义是:出现以上故障码表明中速档/倒档(或高/低速档)同步器变阻器损坏。
故障解析:通过测量中速档/倒档同步器电压的最高和低值超出了校正范围,故造成了拖拉机无中速档和倒档,只有低速档和高速档。
故障排除:根据上述故障原因,先更换中速档/倒档同步变阻器,之后通过试机,结果故障如初。为了弄清问题的所在,就将高速档/低速档同步变速器同时更换。更换后又进行离合器校正,之后通过试机,故障终于排除了,有了中速档和倒档。这是何道理?这是因为M160型拖拉机中速档/倒档同步变阻器和高速档/低速档同步变阻器的阻值是匹配的,但不同批次的机型,其同步变阻器的阻值亦不同。因此,将两个同步变阻器同时更换后,问题自然就解决了。
汽车和拖拉机的故障码给维修人员和驾驶员提供了排除故障的捷径,同时节省了时间和少走弯路。目前,在相当一部分汽车上设计了自诊断系统,在极少拖拉机上也设计了自诊断系统。不同车型设计的自诊断系统也不同,同一种车型不同年代设计的自诊断系统也不同,不同厂家设计的自诊断系统那就更不同了。因此,自诊断系统不是通用的,要以随车的使用说明书中的故障码为依据去排除故障。
