一部东方红-550型轮式拖拉机在直线行驶时,两前轮左、右摆头,行驶速度越快、左、右摆头越严重,与此同时,转向盘也出现抖动和前轴颤动现象。
故障解析:前轮摆头的原因可能有:
1)前轮前束不准。
2)摇摆轴或轴套磨损,间隙太大,摇摆轴两端的止推垫片磨损。
3)导向轮支架和前轴间的连接螺钉松动、稳定孔径磨损失圆,酿成前轴窜动。
4)转向节立轴轴颈和导向轮支架衬套磨损,或者衬套松动。
5)前轴弯曲变形。
6)前轮轮惘和轮毂之间的连接螺钉松动。
7)前轮轮惘变形。
8)转向传动杠杆连接处松动,如球头销磨损过度或固定球头销的螺栓松动,转向机壳和支架的连接螺钉松动或滑扣等。
9)转向传动杠杆变形。
10)转向器轴向间隙、传动副啮合间隙过大。
根据上述前轮摆头的逐项原因,进行了一一检查,从而发现,该拖拉机前轮前束值几乎等于零。另外,发现传动杠杆接头球头销磨损严重,其余各项经过检查未发现问题。
当拖拉机没有前束后,当前轮向前滚动时,其运动轨迹不再是直线,而是逐渐向外偏斜,但受车桥和转向横拉杆的约束,车轮不可能做向外偏斜的纯滚动,只能是向外侧滚动的同时,向内侧横向滑动,这就造成车轮转动不稳,会出现前轮摆头现象。当转向传动杠杆接头球头销磨损严重后,就出现松旷,这样一来,传动机构对前轮的控制就会出现松动,致使两前轮出现摆头现象。
所谓前轮前束,就是两个前轮的旋转平面不平行,前轮略向内收,这种现象称为前轮前束。

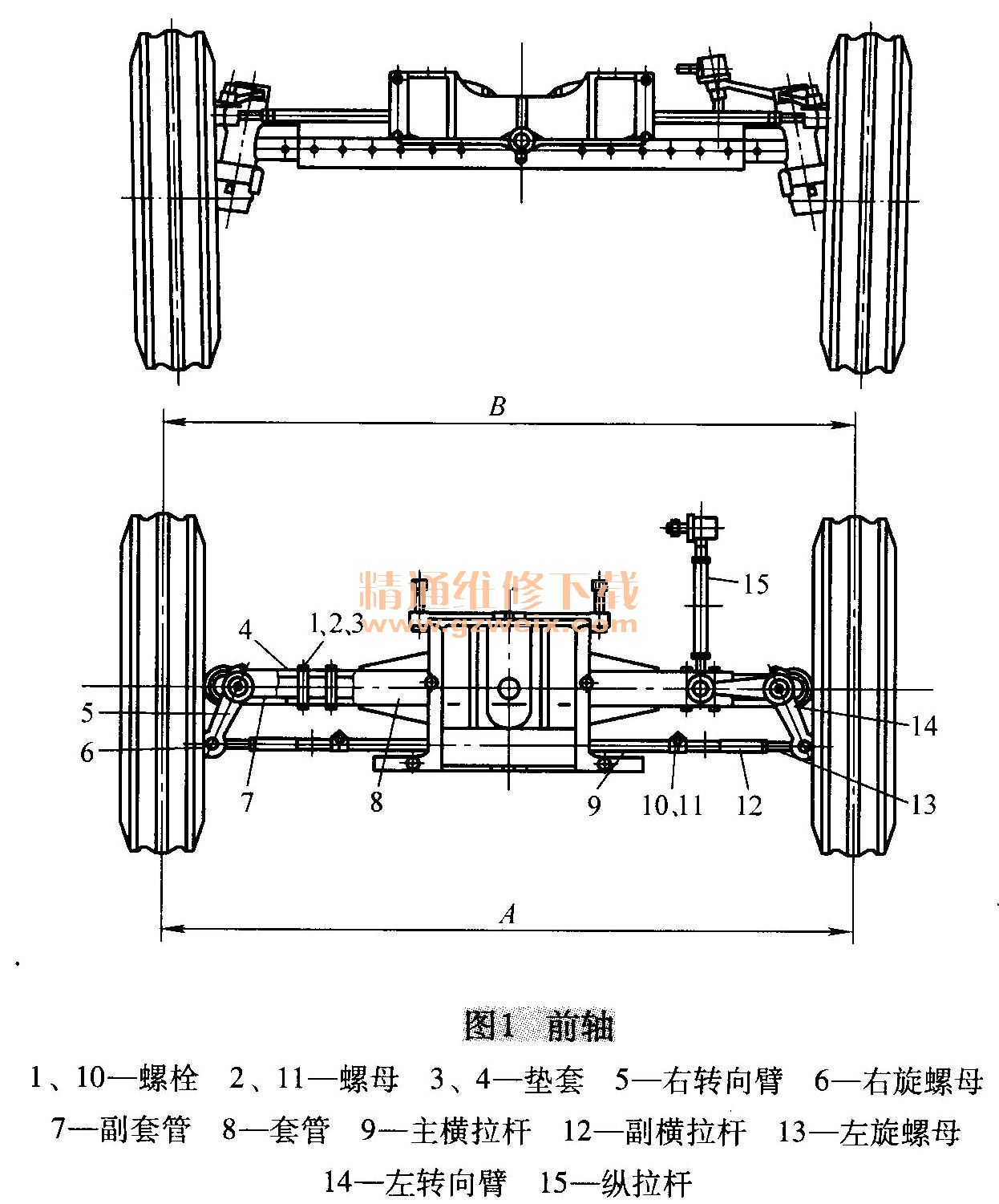

两前轮前端距离B,后端距离A,其差值即为前束值C, C =A-B,如图1所示。
前轮前束的作用是减小或消除拖拉机前进中因车轮外倾和纵向阻力致使车轮前端向外滚开所造成的滑移,使车轮滚动方向接近于正前方向,从而减轻或消除由于车轮外倾引起白的轮摆动和轮胎及零件的磨损,同时还会维持转向盘的稳定状态。
故障排除:根据上述故障原因采用了下述维修方法:
1)调整前轮前束。东方红-550型轮式拖拉机的正确前束值为5~15 mm。
前束调整方法:
①将拖拉机停放在平坦的地面上,将转向盘转动到中间位置,使两前轮处于直线行驶状态。
②松开横拉杆左右锁紧螺母6和13(图1),用管钳转动横拉杆9和12。
③在前轮轴线同一高度上且从轮胎宽度的中间处测量两前端和后端的距离,使其差值达到B-A=5~15 mm即可。
④调整好后,将左、右锁紧螺母6和13拧紧。
2)将传动拉杆接头球头销总成更换,并装复。
东方红550-型轮式拖拉机转向部分经过上述调整和换件维修后,通过试车,拖拉机在行驶中,前轮摆头现象消除。
