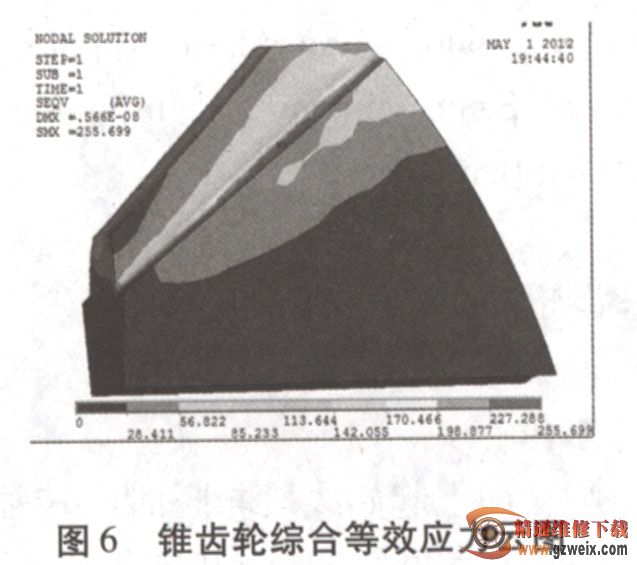

255. 699 MPa，综合等效应力远小于屈服极限强度。齿轮设计合理，满足设计要求。
2动力学分析
玉类联合收割机动力系统是联合收割机中十分重要的机械部件，然而传统的解析方法难以完成精确全面的计算和分析，因此必须对其关键部件进行动力学研究。本文运用先进的有限元分析软件ANSYS对联合收割机动力系统关键部件分别进行模态分析，并且研究了他们的无阻尼自由振动，得到了其固有频率和振型。
2.1直齿圆柱齿轮动力学分析
加载与求解：直齿圆柱齿轮受到轴以及键的约束固定，在XYZ方向固定，所以把齿轮孔的四个面完全固定。

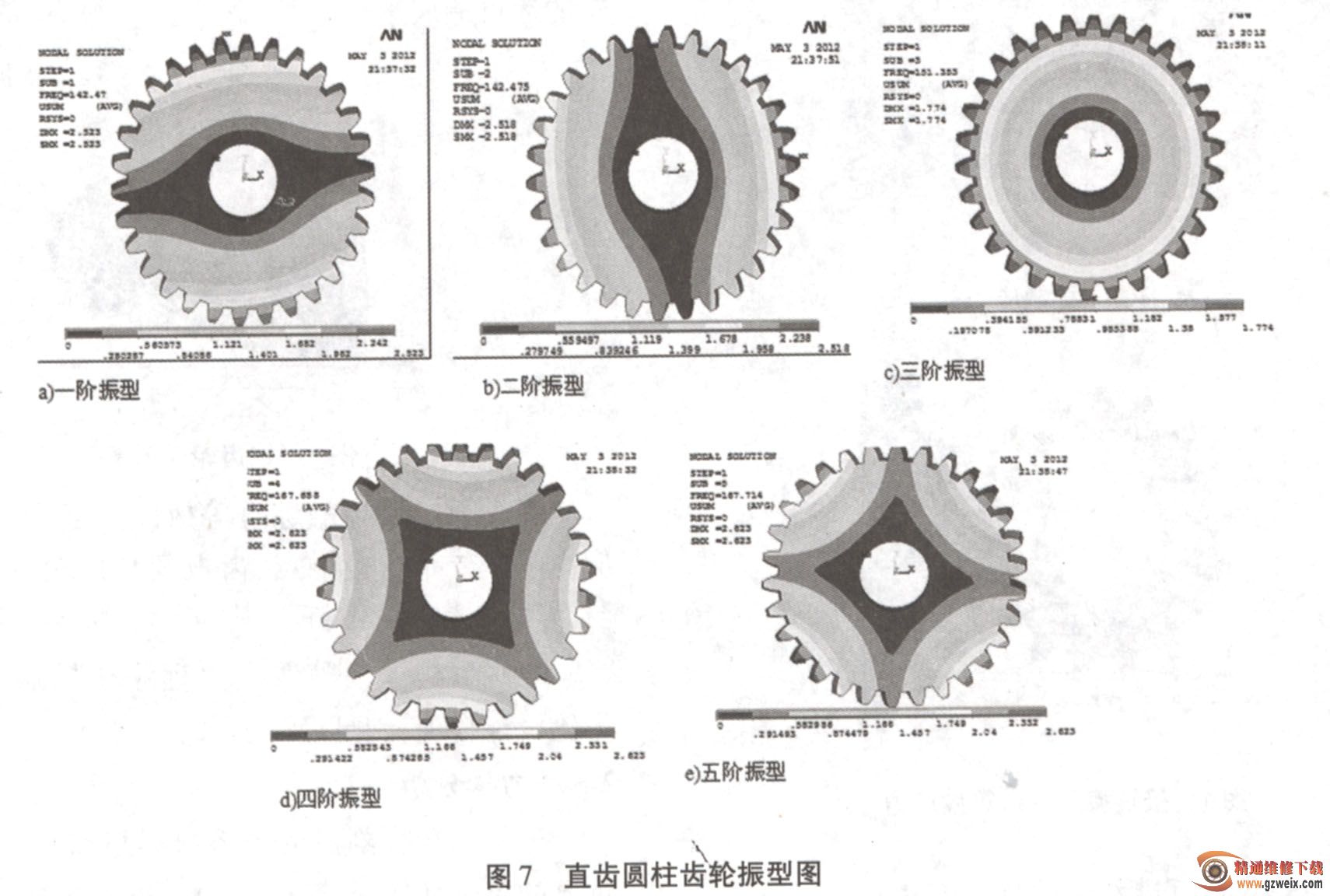

通过观察频率表1可以发现，一阶与二阶的频率相同，二阶与三阶相差8. 88 Hz，三阶与四阶相差16. 34 Hz，四阶与五阶相差0. 02 Hz，接近于不变。为一阶到五阶的振型图。
2.2直齿锥齿轮动力学分析
加载与求解：直齿锥齿轮受到轴以及键的约束固定，在XYZ方向固定。所以把齿轮孔的四个面完全固定。
