摘要：马铃薯机械在作业过程中很容易发生茎叶缠绕、土壤拥堵现象，严重影响了马铃薯收获机械的收获效率。本文针对此问题，对4U -2型马铃薯收获机的仿形切割系统进行了相关的改进设计。
    我国是世界上第一大马铃薯生产消费国家。作为人类三大粮食作物之一的马铃薯，不仅仅可以作为蔬菜食用，也可以作为主食，当然也可以加工成各种快餐制品；马铃薯本身所具有的营养价值和药用价值也逐渐被人们认可，因此马铃薯也是很多营养保健品重要的原材料；另外，马铃薯深加工技术也随着现代科技的迅猛发展得到了很大提高，到目前已经成为食品、化工、造纸、农业、医药、纺织、建筑等行业不可或缺的重要原材料。
    我国马铃薯收获机械起步晚，20世纪60年代中期，我国农机工作者在借鉴了国外马铃薯收获机械的成功经验并结合我国当时的基本国情，成功研制出了升运链式马铃薯收获机械。马铃薯收获机械在作业过程中很容易发生茎叶缠绕、土壤拥堵等现象，针对这一问题，对马铃薯收获机械进行了改进设计。

    1．仿形切割系统工作原理

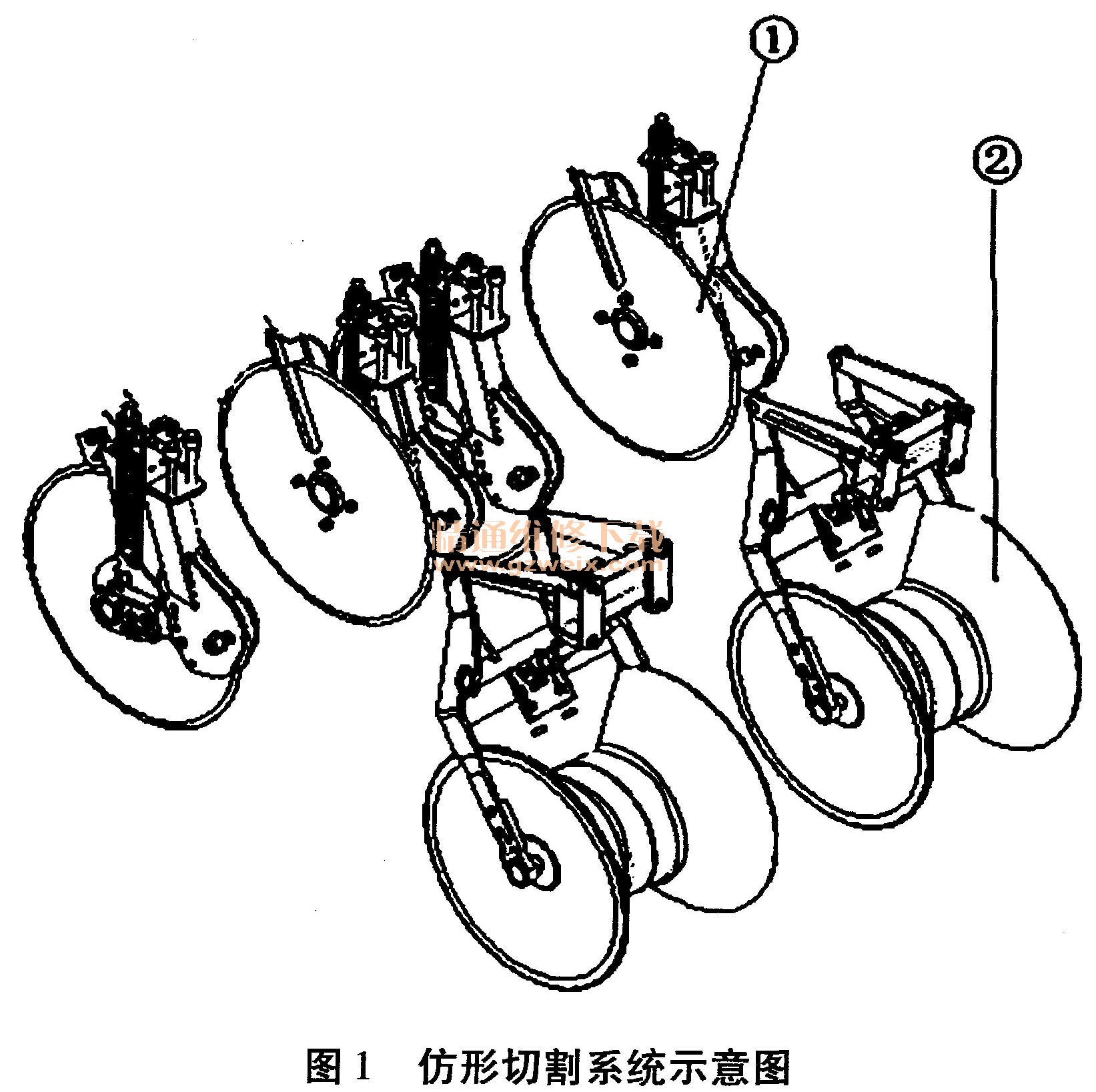

    仿形切割系统主要由仿形轮和圆盘切刀两部分构成，其结构简图如图1所示。其基本原理是前置的仿形轮骑在垄上，通过一定的压力破碎垄上较硬的土块，为后面的挖掘铲减轻挖掘压力。

    仿形轮（图1中图号2），一方面可以提前压碎地表的大块泥土，另一方面也可以保证挖掘深度，使挖掘铲能够足够深人地下最大限度挖掘薯块并达到不伤薯的目的。圆盘切刀（图1中图号1）主要是及时有效地切断薯秧及其他杂草，防止堆秧现象，其具有寿命长、性能可靠、工作稳定等特点。
    2 仿形轮设计

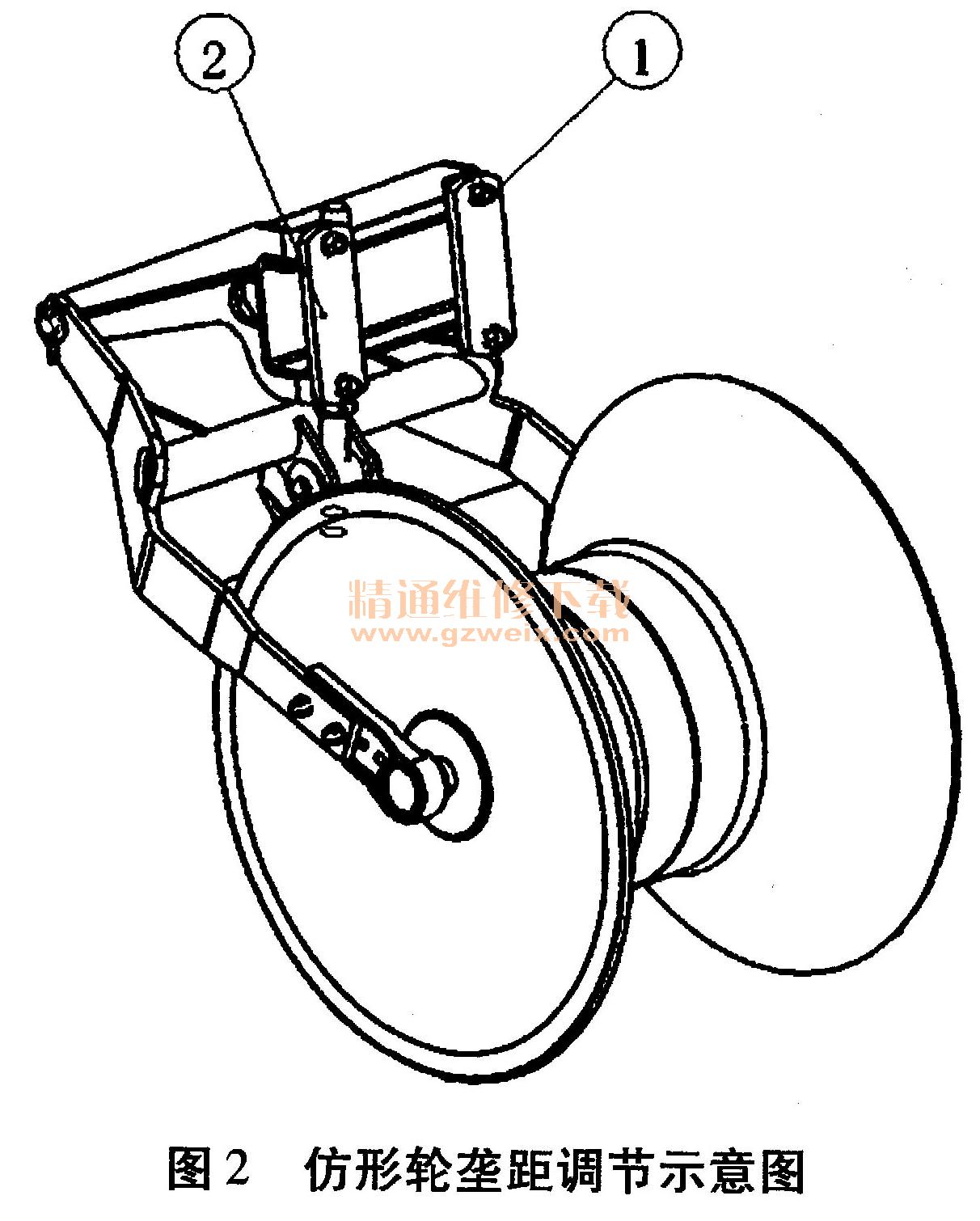

    本机具适应的垄距为800～900 mm。在调整垄距的过程中，需要调整两个仿形轮的位置（如图2）。在调整时，将图号1螺栓与图号2连板拆下，用尺测量两个仿形轮中心位置的间距，调整到适应用户播种的位置，再将两个零部件安装上即可。

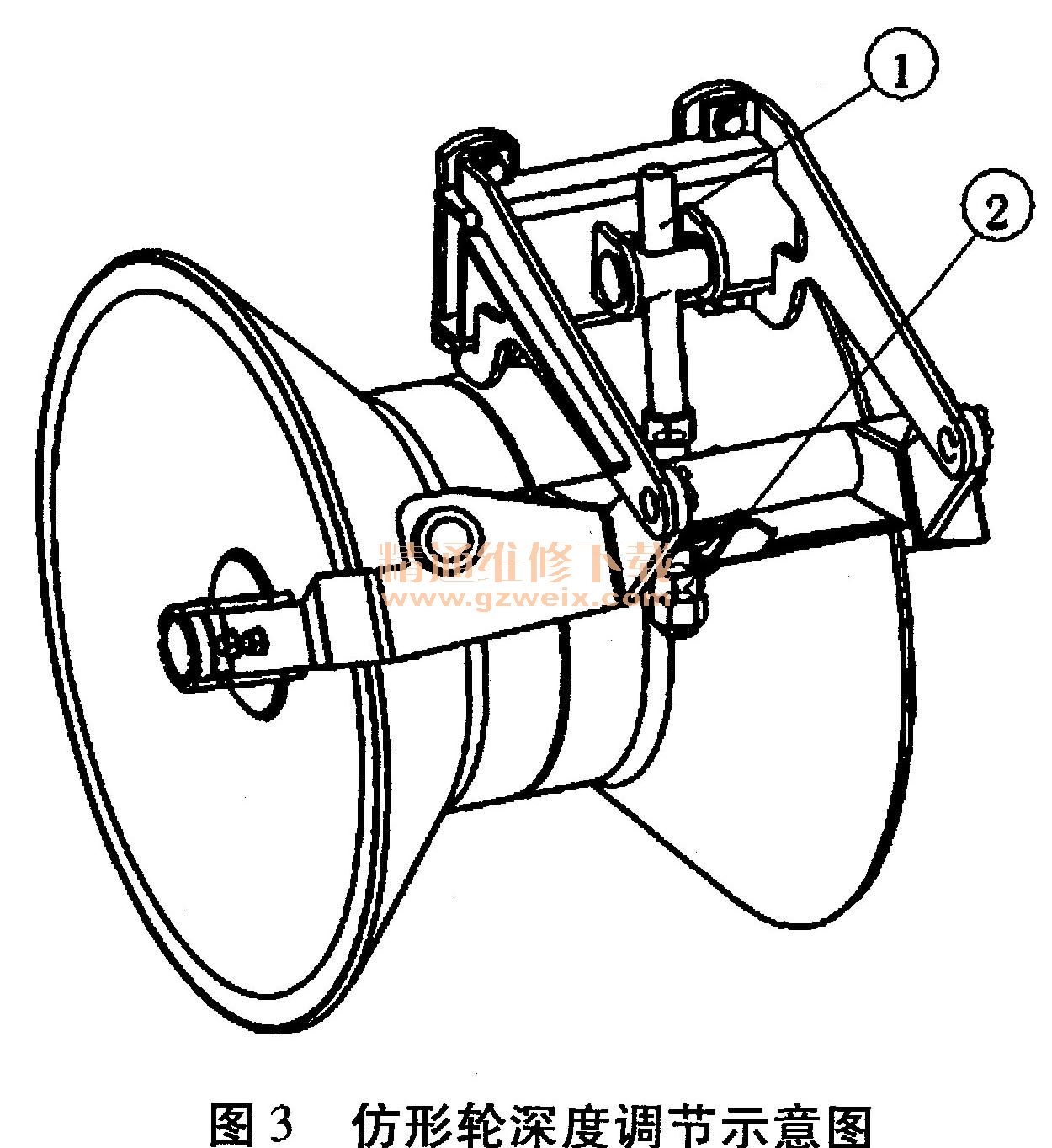

    仿形轮的限制深度调节（如图3）是通过调整图号1调整丝杠来实现的，首先将图号2两螺母拆下，然后调整丝杠的上下位置，调整到适当位置后，将图号2两个螺母拧紧。

    3 圆盘切刀设计

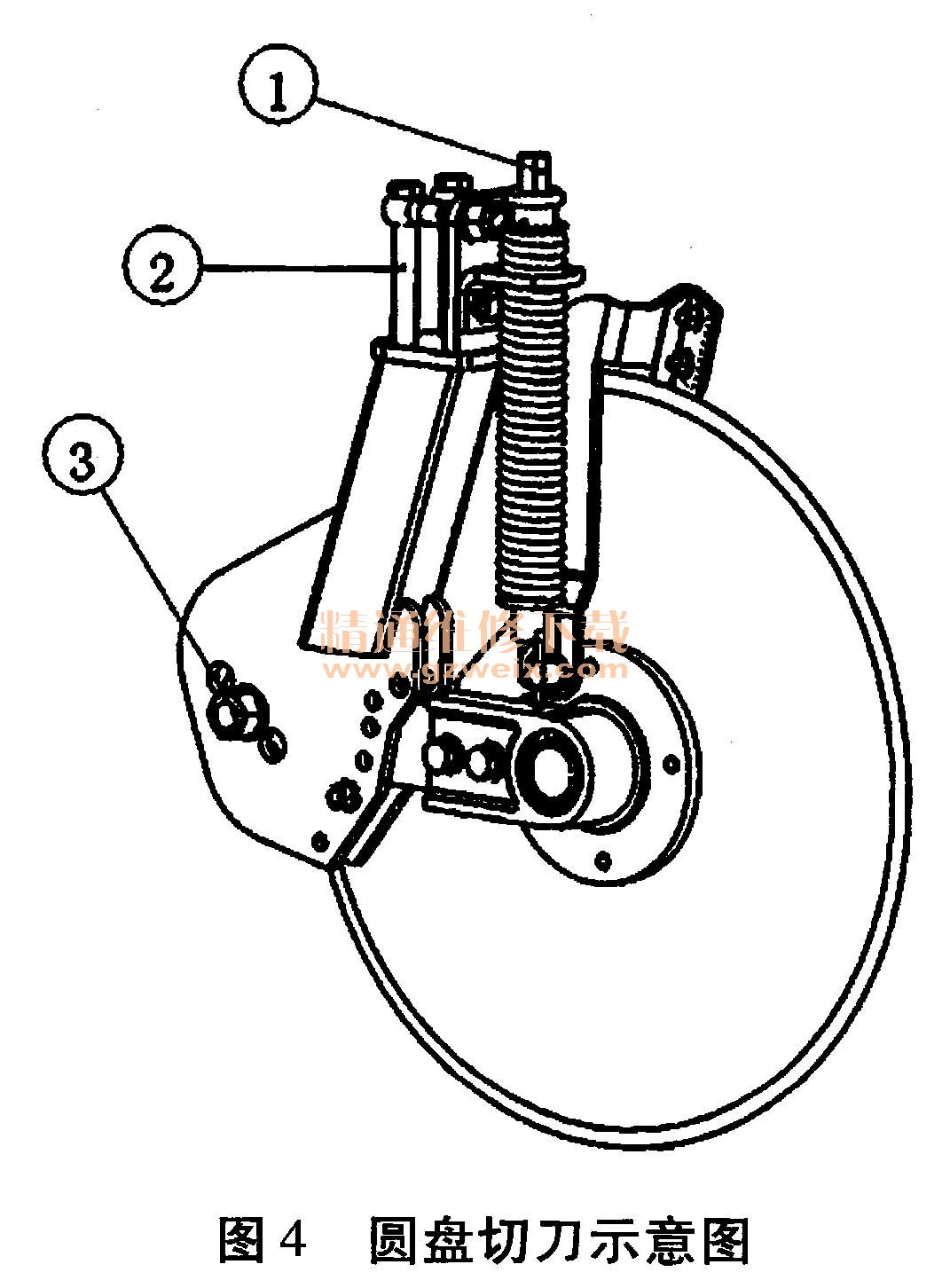

    调整垄距的过程中，圆盘切刀也需要随之调整（如图4），将图号2螺栓松动后，将四组圆盘切刀调整到适当的位置（大约距离挖掘铲边缘10～20 mm），再将螺栓拧紧。根据不同的种植情况，圆盘切刀切深也需要随之调整，通过调节图号1六方轴来调整弹簧的压缩深度，使圆盘切刀切深改变。在切深改变的过程中，为了防止圆盘切刀切断抖土链条，圆盘切刀的前后位置也需要进行调整，需要将图号3自制螺栓的位置进行改变。

    5 结论
    （1）在收获机前安装仿形轮，可以破碎垄上的较硬土块，减轻挖掘铲的挖掘压力，两个仿形轮中心距可以根据不同垄距进行调节，并且在仿形轮的后面安装弹簧垫片，可以随着地势的高低不平进行自我调整。
    （2）在仿形轮两侧安装圆盘切刀，有效地切断薯秧及其他杂草，防止堆秧现象，和仿形轮一样都安装了弹簧垫片，可以左右进行调整适合不同的垄距。
