摘要：本文介绍了一种新型的牵引式桔秆收获压捆机的总体结构、技术参数、性能特点、工作原理和主要部件的结构设计，并对捆扎打结机构原理、使用、维护保养做了细致解读。通过反复试验结果表明，该机器能够满足秸秆收获压捆的生产工艺要求，对于玉米秸秆的收获具有较好的使用效果和推广价值。
    秸秆是农作物的重要副产品，是工业、农业生产的重要生产资源，秸秆除了作燃料外，还可以作肥料、饲料和工业原料。据统计，我国每年秸秆产量约7亿t之多，秸秆的产量之大，用处之广是不言而喻的。由于秸秆收获机器滞后，对大部分秸秆采用焚烧的方式处理，焚烧产生的烟雾对环境造成污染，雾霆严重，甚至会造成交通事故，引发火灾，引发人类多种疾病，秸秆焚烧还造成了资源浪费、生态失衡，影响社会生活的正常秩序。
    目前，我国玉米的收获方式普遍采用：割晒机放铺或人工放铺摘棒、玉米联合收割机等收获方式，联合收割机收获作物时作物的秸秆直接被排到田间，导致无法收获，农民一烧了之，破坏了土壤结构，影响下一年作物的产量。近年来，东北地区提倡全面秋翻整地，要将秸秆全部回收处理，赶在上冻前进行秋翻地也只有不到一个月的时间。在这种特殊的条件下和这么短的时间内，要将废弃的秸秆全部合理收获、处理、并利用是非常困难的。为解决这一难题，设计了一种秸秆收获压捆机，可以一次性完成田间的秸秆捡拾、粉碎、输送、压捆、捆扎等工序，彻底将地里的秸秆收拾干净。

    1 总体结构、工作原理及主要技术参数
    1.1总体结构

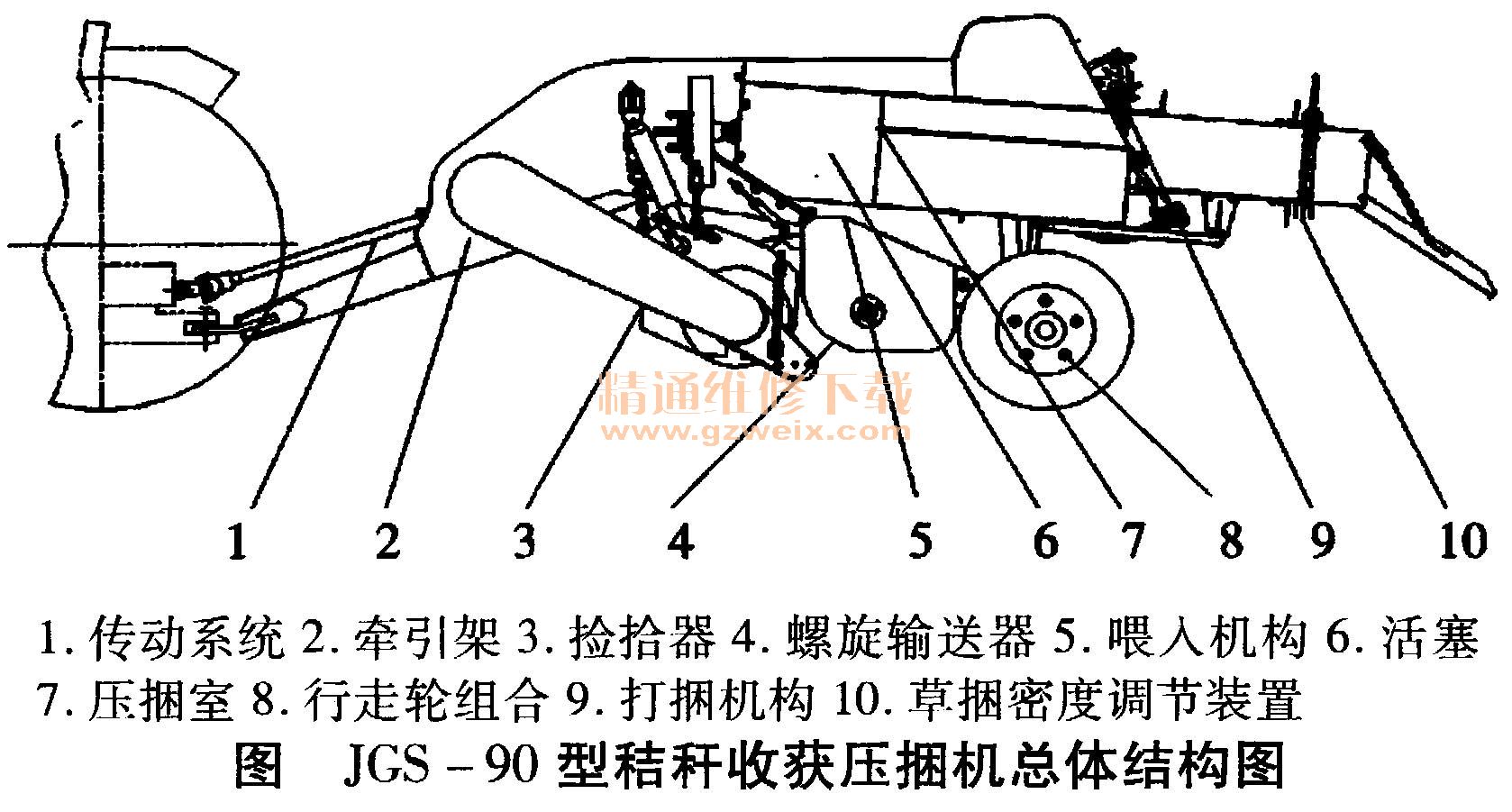

    JGS-90型秸秆收获压捆机主要由传动系统、牵引架、捡拾器、螺旋输送器、喂人机构、活塞、压捆室、行走轮组合、打捆机构、草捆密度调节装置等组成，如图所示。

    1.2工作原理
    机器以拖拉机为动力，通过拖拉机的传动轴经过传动箱和链条以及皮带等传动装置传递到各工作部件。随着机器的运转，捡拾器将田间秸秆或草条捡拾起来，被揉搓粉碎的秸秆抛送到螺旋输送器内，再由螺旋输送器将两侧物料推送到位于压捆室前下方的喂人口，喂人耙齿在其工作过程中将堆积在喂人口的物料添入到压捆室，在活塞的作用下物料在压捆室内逐渐被压实，当草捆长度达到设定长度时，打捆机构离合器结合，启动打捆机构运转，打结器将包绕草捆的两道捆绳打成绳结，捆扎好的草捆在后续物料的推动下逐渐移动到压捆室出口，经放捆板跌落到地面。
    1.3主要技术参数

    2 主要结构特点
    （1）牵引架采用箱式骨架结构，牵引梁左右可以调整。（2）捡拾机构采用“F型”甩刀辊式，甩刀在辊上呈螺旋结构布置，大大减小了工作时的阻力，并能够有效捡拾田地垄沟里的秸秆，并在捡拾瞬间完成粉碎、揉搓和抛送。（3）喂人系统采用螺旋搅龙输送，并利用曲柄摇杆机构完成送料，并能够有效分离秸秆中夹带的土。（4）压捆室采用发动机的活塞连杆结构原理，结构可靠性能稳定；打结机构采用进口D型打结器，结构简单且使用可靠。（5）计量机构采用棘轮与机动离合控制装置，计数准确，草捆长度可调整。
    3 试验结论

    此机器通过反复试验表明：可适用于玉米、水稻、小麦、苇草、棉花等秸秆的收获打包，尤其是对玉米秸秆打包效果最好，无论是站立的玉米秸秆，还是放铺的，或是玉米收割机残留地里的，均可有效收获打包。经检测，回收率85％以上，成捆率98%，草捆抗摔率95%，草捆密度）100 kgm3，每个班次工作效率20～40 t，达到了国家标准。该机结构合理紧凑，简单而坚固，性能稳定可靠，适应性强，收获的玉米秸秆可作电厂燃料、养殖户做饲料、造纸厂做原料，是一款能够适应市场需求的新产品。
