高透明多棱面水晶球注塑模具设计
来源:农机使用与维修  作者:佚名  2015-08-14 08:08:51

    摘要:本文主要介绍了Pro/E软件在多棱面水晶球产品开发和模具设计过程中的应用,充分显示了软件的优势,有效缩短了模具开发的周期,为后续制造提供了精确的3D数据资源。

    0 引言
    某工艺品公司为提高产品的美观和品位,提出增加透明饰品的思路,为满足客户的需要,特设计多棱面水晶球产品,并提出用注塑技术成型多棱面水晶球的方案,不仅质量有保证,而且成型效率也高,是非常值得选择的一种成型工艺方法。

    1 产品研发
    1.1产品设计
    把光滑的水晶圆球做成多棱面的效果,由于多棱面强烈、重复的反射、折射作用,使水晶球更加的闪耀、剔透、明亮。为满足某工艺品公司的需要,特把饰品的结构设计为多棱面的水晶球,为提高粘贴的效率,把单个水晶球连成串,根据公司提供的尺寸,特设计以下几种长度的多棱面水晶球串。

    1.2产品造型

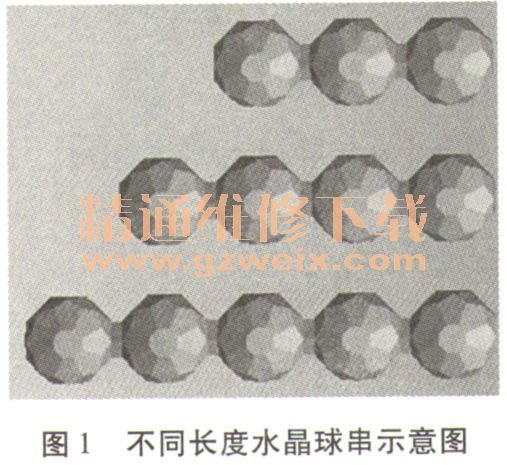

    Pro/E软件提供了强大的曲面功能,先做出中间一个五边形的平面,然后将其圆形阵列八个;再按照已有的边长做第二层的五边形,同样再次将其圆形阵列八个,最后将顶面用平面封闭起来,把所有的曲面依次合并。按照一定的高度,下半球直接做出一个四边形的平面,并将其圆形阵列得到八个,同样把所有的曲面依次合并起来成为一个封闭的曲面。用曲面的实体化命令可以建立一个多棱面的水晶球造型,按照预先的计算,做成五个一串,四个一串,三个一串,见图1。

    1.3材料的选用
    为达到高透明的效果,选用最优透明度的PMMA材料,白光的穿透率高达92%,机械强度高,收缩率0.3%~0.4%之间,但是该塑料流动性较差,对水分和温度比较敏感,使用前要进行干燥处理,干燥温度为95~100℃,干燥时间为4~6h,料斗应持续保温以免回潮。
    2 注塑模具设计
    产品的结构决定注塑模具的复杂程度,多棱面水晶球结构虽不太复杂,但注塑成型其产品并不容易,主要体现在:①产品为全透明件,没有顶出位置;②产品较厚,PMMA塑料流动性不佳,产品的填充是问题;③产品外观质量要求高,多棱面较小不易加工,型腔的制造必须使用专业的镜面电打。

    2.1模具排位
    在Pro/E软件中,单个多棱面水晶球为2g,重量较小,综合厂家提供的专用注塑机参数,再加上产品的生产批量较大等因素,模具的排位见图2。
    2.2动、定模型腔的选取
    根据注塑模具设计的要求,分型面选在多棱面水晶球的最大截面处,并且多棱面一侧为动模型腔,较少棱面和较光顺一面为定模型腔。
    2.3脱模系统的设计
    多棱面水晶球为高透明产品,不允许有顶针的痕迹,表面要求严格,再加上PMMA塑料流动性较差,故把进胶形式定为横截面积较宽大的侧浇口。产品固化后,有利于浇注系统的凝料把产品从型腔中带出,为增加脱模系统的安全系数,特在每串产品的末端,增加一薄片的结构,作为多加顶针的定出位置,见图2。

    2.4冷却系统的设计
    由于棱面水晶球较厚,故产品的冷却一定得均匀、有效,冷却系统采用直径为10 mm的直通式冷却水道,一共八只,均匀排布在浇注系统和成型零件的周围。
    2.5动、定模仁多棱面型腔的加工
    在满足模具成型要求的前提条件下,动、定模采用模仁的镶拼形式,大大降低了模具制作的成本,动、定模框选用普通的45钢。为达到产品的批量和高透的效果,动、定模仁选用NAK80进口材料,成型方式选择专用的镜面电打方式。
    3 总结
    运用Pro/E软件完成了3D复杂造型多棱面水晶球的造型,模具设计模块为动、定模仁型腔部分的选择和镜面电打提供了精确的数据资源,顺利完成了多棱面水晶球注塑模具的设计与制造(装配图如图2)。目前,模具运行正常,多棱面水晶球高透效果优良。
