奥迪A8L ESP、EBP、气压监控、空气悬挂报警
来源:汽车维修技师  作者:佚名  2015-08-14 08:02:16

    一辆行驶里程约4.7万km的2012年奥迪A8L(D4)轿车。该车ESP、EBP、气压监控、空气悬挂报警。
    故障诊断:(1)新车ESP、 EBP、气压监控、空气悬挂报警。
   (2)用5052检查J104、J623、 J217、J197、J849均有故障码。其中J849传感器电子设备无法达到(如图1所示),根据ELSA电路图检测供电30号线保险丝(ST3上的SF2)正常有效,检测供电15号线保险丝(ST1上的SF6)正常有效。

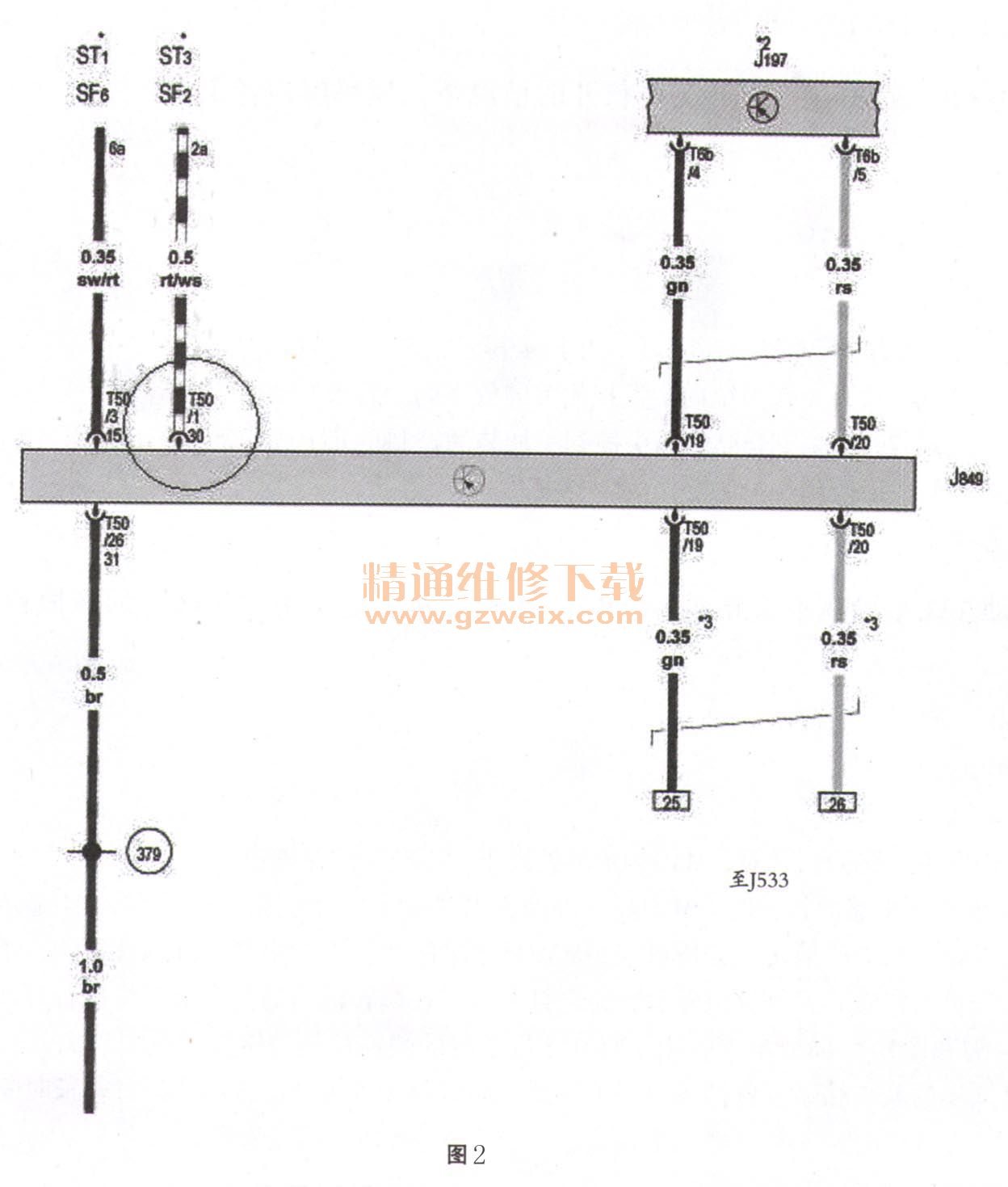

     (3)用VAG1526E测量J533处插头T32F/5、 T32F/9至J849终端电阻94Ω正常,电路图如图2所示。

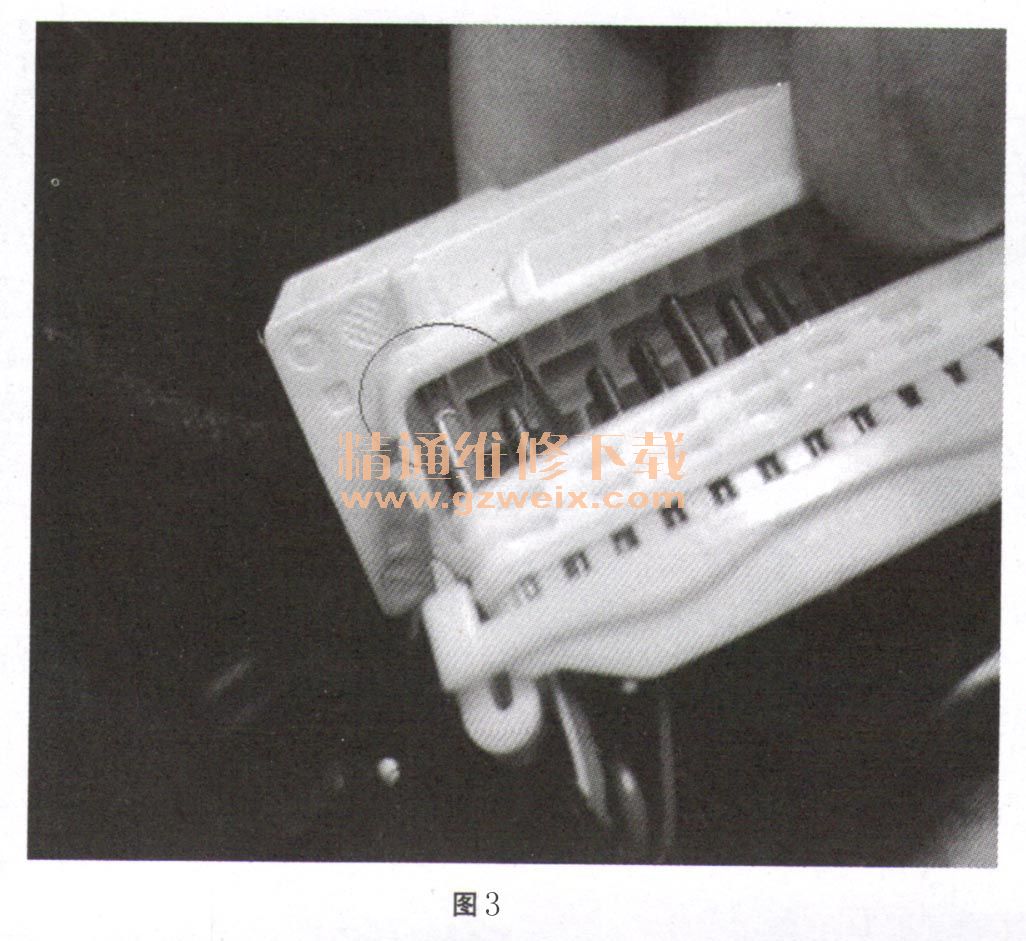

   (4)根据EISA维修手册拆检J849端插头,T50/26搭铁正常有效。T50/3上的15号线正常有效。发现T50/1上的30号线插头虚接(如图3所示),原因是T50/1的插针脱落,造成J849传感器电子设备无电压输入,导致报警,5052检测无法达到。

    故障排除:重新固定T50/1的插针,故障排除。
