自动犊牛饲喂器设计研究
来源:农机使用与维修  作者:佚名  2016-10-10 12:27:46


    1.2机械结构设计
    犊牛饲喂机包括代乳粉料斗、围栏、换热器、搅拌器、机架等。
    (1)换热器设计。饲喂机热水器中热水按计算机编程好的温度,不同乳粉对应的温度,控制热交换器中水的温度39℃,使之符合犊牛饲喂要求。如果温度过低会导致代乳粉凝结时间延长,这样的牛奶进入肠道后会引起犊牛腹泻,也就是说,牛奶温度不足会引起犊牛腹泻;如果温度过高会导致犊牛胃戮膜受到损伤。另外每次犊牛饮奶量过大也会导致腹泻。如图3。

    (2)搅拌器设计。综合饲喂站可以操控3或4个奶嘴线。犊牛一天饲喂4~8次,每次0.5~2.0L,经设计和计算后,设计的搅拌器容积为0. 5 L。如图4。

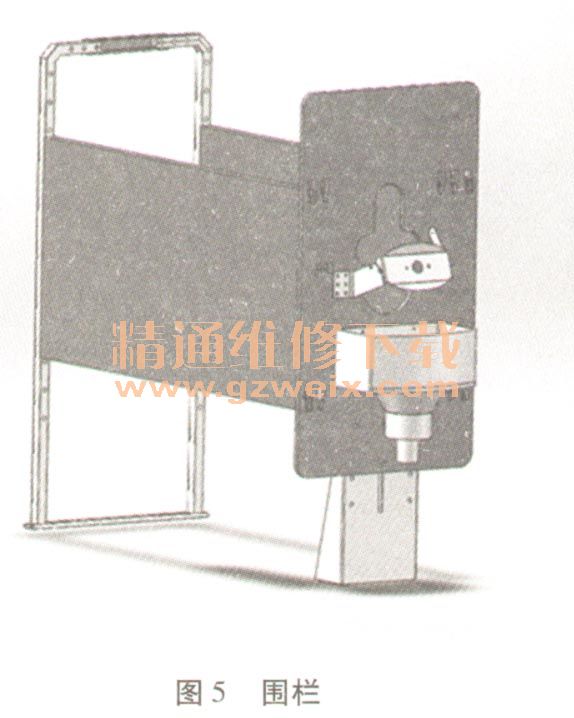

    (3)围栏设计:犊牛自动词喂机的人工奶嘴为可隐藏式设计,以免受到外界污染同时,其还拥有自动酸碱清洗消毒系统,清洗吸管,甸饲喂一头犊牛就自动对奶嘴内外清洗一次,以避免犊牛间的交叉污染。依据犊牛身体尺寸,安全舒适,牛舍防尘,防蝇等卫生要求设计;。如图5。

    (4)代乳粉料斗。在传统饲喂中,犊牛一天分2~3次饲喂限量的代乳粉,当犊牛每日按低于1.5磅(0. 68 kg)的固体限喂奶量时,计算代乳粉料斗为0.54m3。如图6。

    1.3控制系统设计
    根据整机集成要求,按电器控制方案将饲喂机分成以下主要部分:①代乳粉给料装置;②乳品搅拌装置;③热交换装置;④奶、水供入装置;⑤清洗装置;⑥定量输送饲喂装置。以松下FP0RC32T为控制核心,传感器等模拟量用8路A/D转换器采集,配合空开、继电器、接触器等外围部件构成主机对整机进行控制。通过对犊牛饲喂管理系统的控制,能够及时发现出现问题的犊牛数据,并据此及时采取相应的措施。如图7。
