自动犊牛饲喂器设计研究
来源:农机使用与维修  作者:佚名  2016-10-10 12:27:46


    (1)代乳粉给料一装置设计:由代乳粉料斗、物料推送电机组成:实现干粉物料定量给送功能二工作时电机旋转将粉料经代乳粉出料口缓慢推出落入下方搅拌器内搅拌器下称重传感器对给人量进行测量。工作流程如下:如图8。

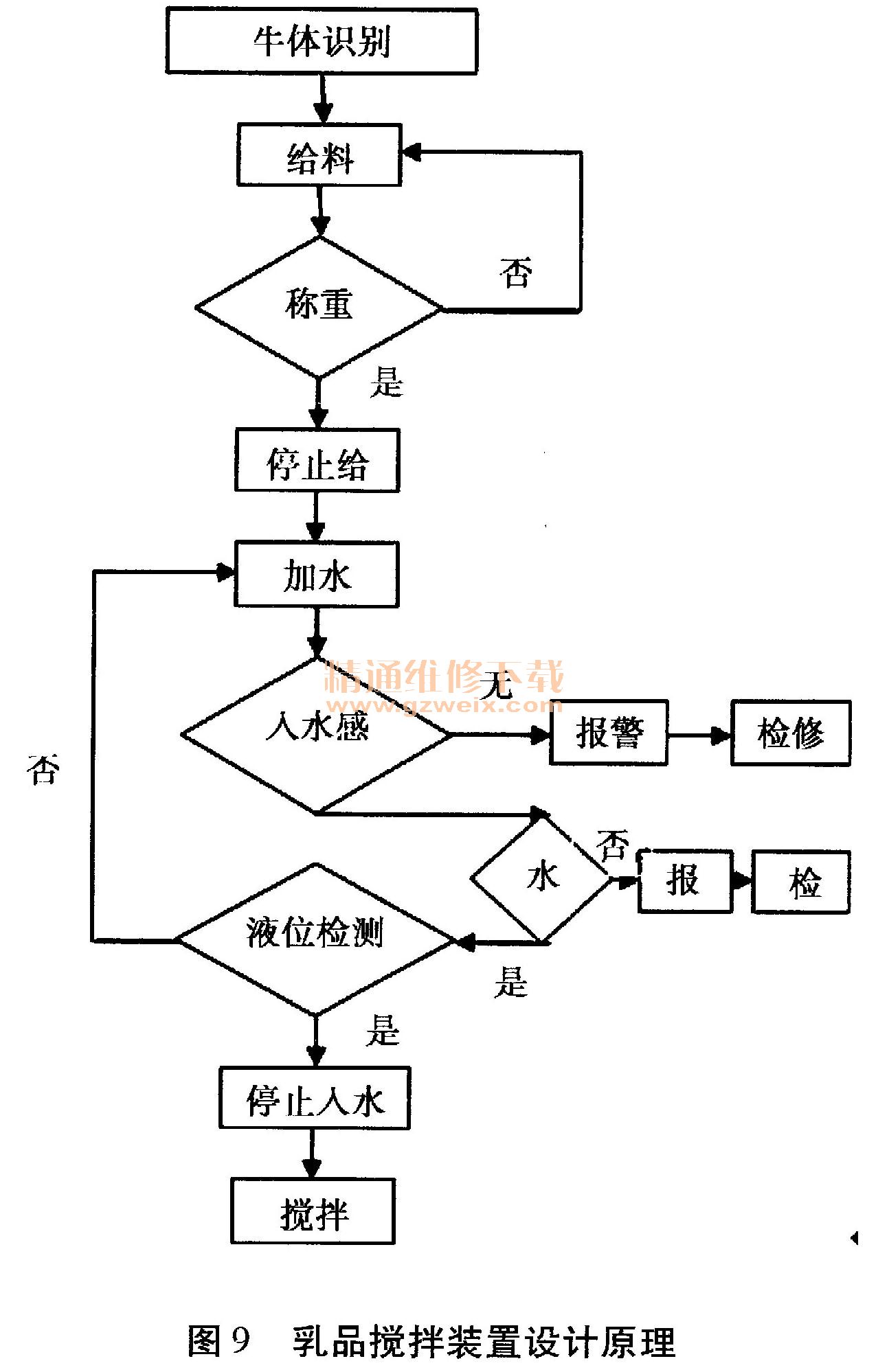

    (2)乳品搅拌装置设计。实现根据不同犊牛情况配置代乳品,对代乳粉称重,配人温水进行搅拌对奶品进行称量盛放等功能。由搅拌杯、搅拌电机、人水感知电极、水位电极、温度传感器、称重传感器等部件构成。如图9。

    (3)热交换装置设计。通过内部加热管对内部冷水加热,犊牛饮用奶经不锈钢盘管热交换器进行加热。主要由水箱、加热管、不锈钢盘管热交换器、温度传感器、限温器、混水泵、入水日流量传感器组成。工作流程如下:如图10。

    (4)奶、水供入装置设计。主要由多组电磁阀、减压阀、流量传感器、牛奶输送与配料用不锈钢泵、管路等构成。功能是对其他装置定量提供水、奶以及排放搅拌器内的溶液。
    (5)清洗装置设计。由清洗液盛放瓶、蠕动泵、水位浮子以及管路组成。作用是按需要对搅拌器定量提供清洗液。

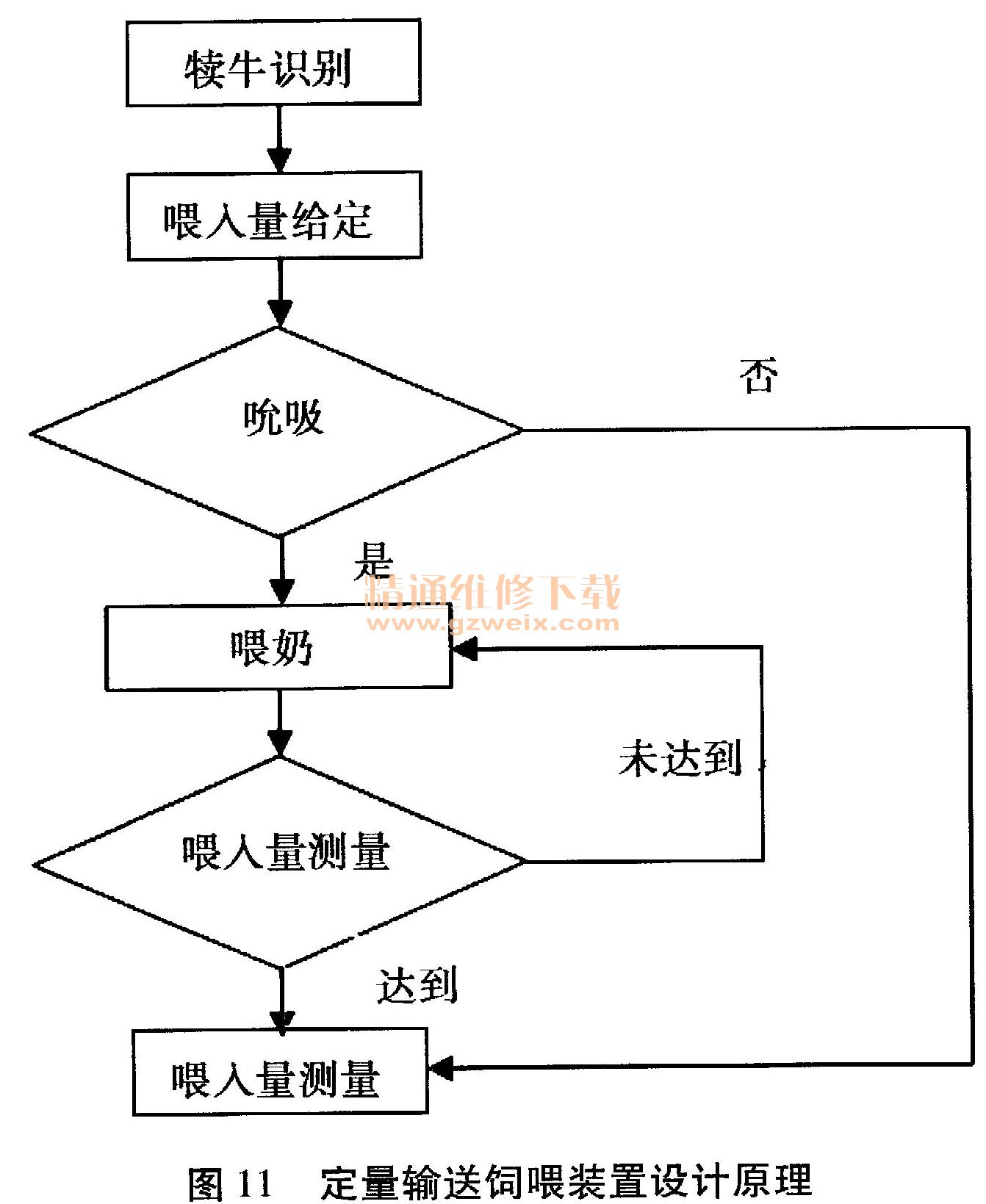

    (6)定量输送饲喂装置设计。当犊牛进入牛奶饲喂站后,电子识别系统可以对其进行识别,根据犊牛的饲喂计划决定是否允许该犊牛饮用牛奶并确定饮用量。饲喂站可以为每头犊牛设置访问量。犊牛站可以为每头犊牛设置每次一访问时的最小和最大饲喂份量。如果允许犊牛饮奶,则犊牛饲喂站将立即为该犊牛准备一份具有预定温度的新鲜牛奶。此设计系统由蠕动泵、喂人口膜片式压力传感器、管路等组成,用于对犊牛进行定量饲喂。其中蠕动泵可精确控制转动量,从而达到定量饲喂的目的。膜片式压力传感器能检测管道内压力变化从而判断犊牛是否允吸奶嘴。工作流程如下:如图11。
