3 理论创新
    电力参数的立即测量：本装置采用交流周期参数的立即测量理论，采用先进的技术手段，实现了周期性的电力参数的立即测量。交流周期参数是全周期众多次测量结果的演算值，因而想得出这个演算值，最快也需一个周期的时间。传统的测量方法，电力参数的检测至少要经过一个周期25 ms之后，才能获得测量结果。而本项目要求立即得出这个测量结果的演算值，以便开环修正。这种把测量时间提高近25 ms的方法，对于必须进行实时控制的应用非常重要，因此可以把本系统成功运用到各种有实时性要求的环境中。
    电力参数的立即测量是指导实时控制算法的重要理论依据，该理论与传统方法的结果具有完全的一致性。但本方法的有效性、简捷性、实用性和快速性使得交流电的调控成为可能，并在补偿装置上得到应用和验证。
    这里所指的电力参数包括：电压、电流、功率、电能、频率、功率因数等全信息，它们是电力生产、输配供应和电力用户所必须测量的参数，也是电力电子设备必需的监控对象。
    这些参数的基础量是正弦电压和正弦电流。它们在电工学中理论定义，均是以周期为依据的，如：

    传统的测量方法，正是依据这些定义进行的。显而易见，电力参数的传统检测至少要经过一个周期之后，才能获得测量结果。
    随着电力技术的发展，实现电力参数立即测量的要求越来越迫切。所谓的立即测量，就是指能立即对样品进行采样，而不是指测量的速度有多高。
    该技术的理论突破，对电力电子技术的发展必将起到推动作用。
    实现正弦交流量立即测量的困难是没有即时样本，各种量不断变化，只是在一个周期内才有完整定义。
    所幸的是，作为表征正弦交流的矢量法中常用的旋转矢量，具备提供即时样本的条件：它在任意时刻，都能提供出它的模、幅角等全信息特性。因而在本文后述部分，称与正弦交流对应的旋转矢量为特征量。
    显然，对特征量检测，可实现电力参量的立即测量，立即获得希望的各种信息。我们称这种针对特征量的检测技术为全信息立即测量。

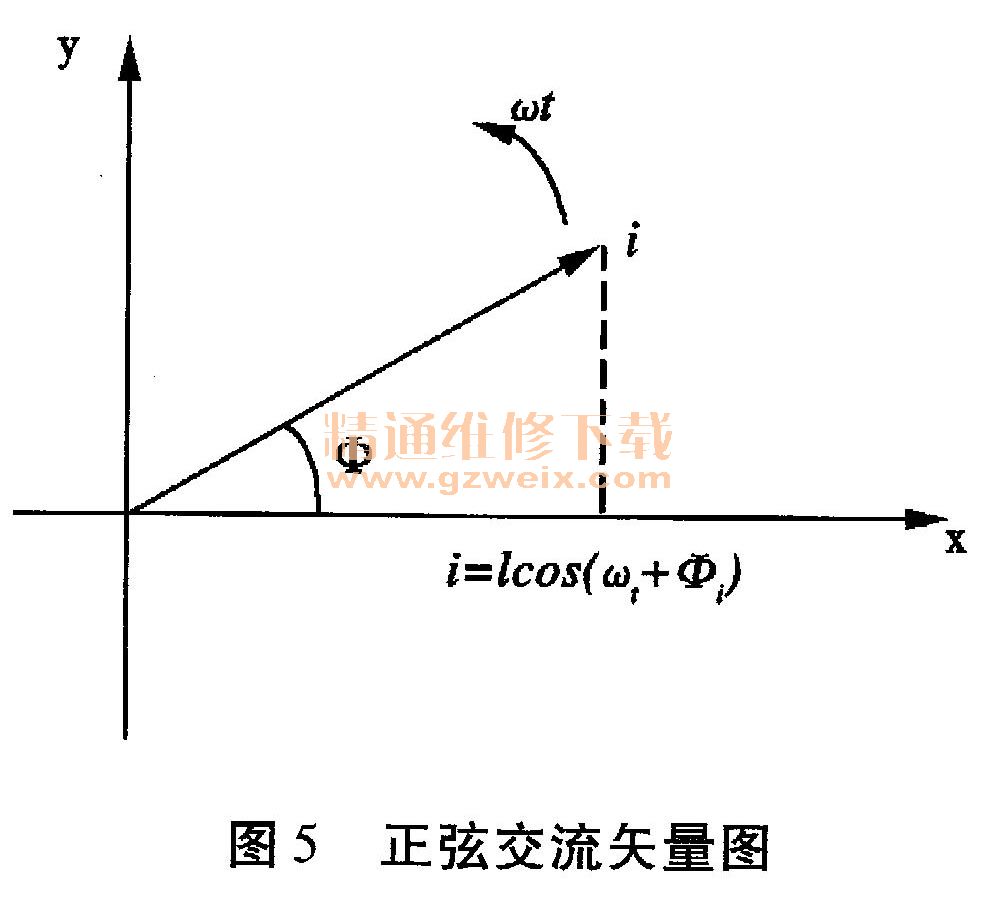

    在电工学中广泛使用矢量法，就是把正弦交流量的大小表示成一个旋转矢量在坐标轴上的投影（如图5）。在今后讨论中，我们采用余弦函数表示交流量，并且幅值用有效值表示，因为这会给问题的讨论带来意外的方便。

    可以说，我们真正关心的，就是对特征量（旋转矢量）I的检测技术。特征量（旋转矢量）并不总是客观存在的，例如，为对交流电流i = Icos （ωt +ψ）进行测量，实际上我们己知的条件，只是特征量I在X轴上的一个坐标Ix-I而已。

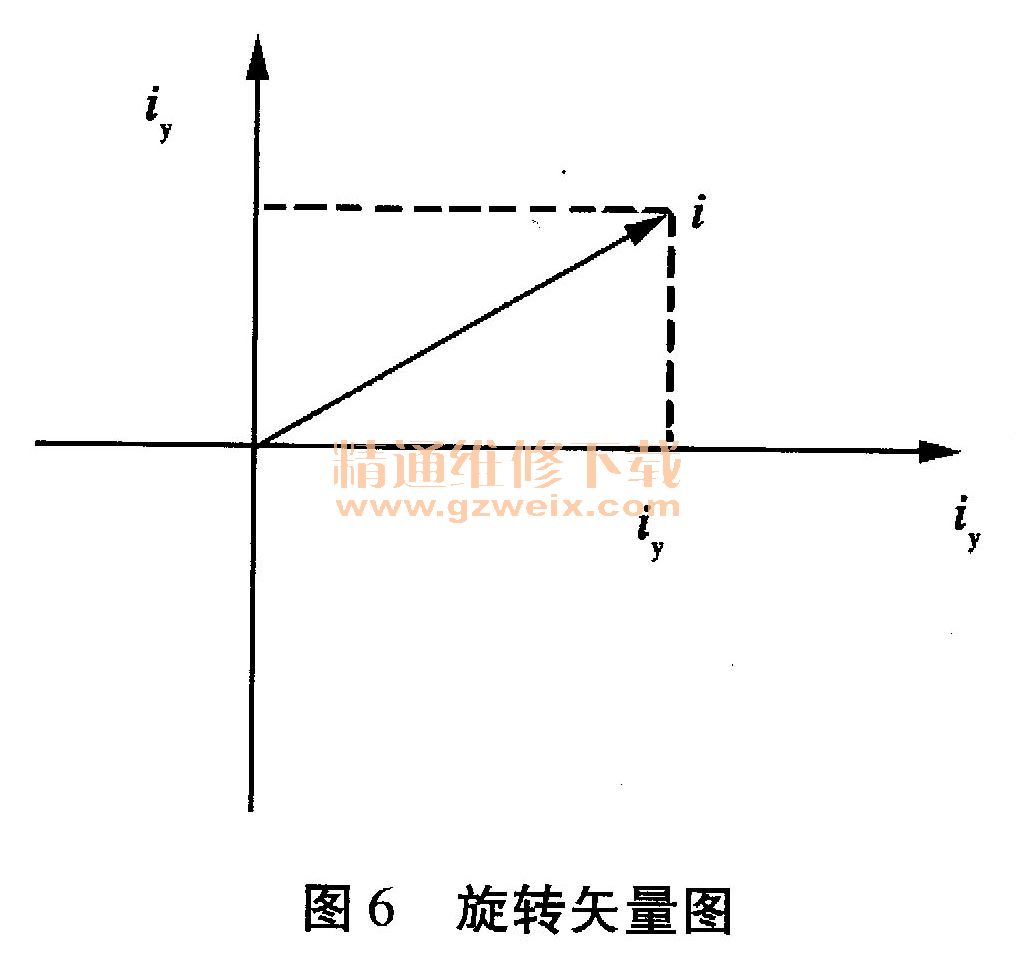

    然而通过锁相和幅值跟踪技术，不难创造另外一个Y轴



    特征量I变成己知Ix、Iy，故可对交流电流的任何参数实现立即测量。

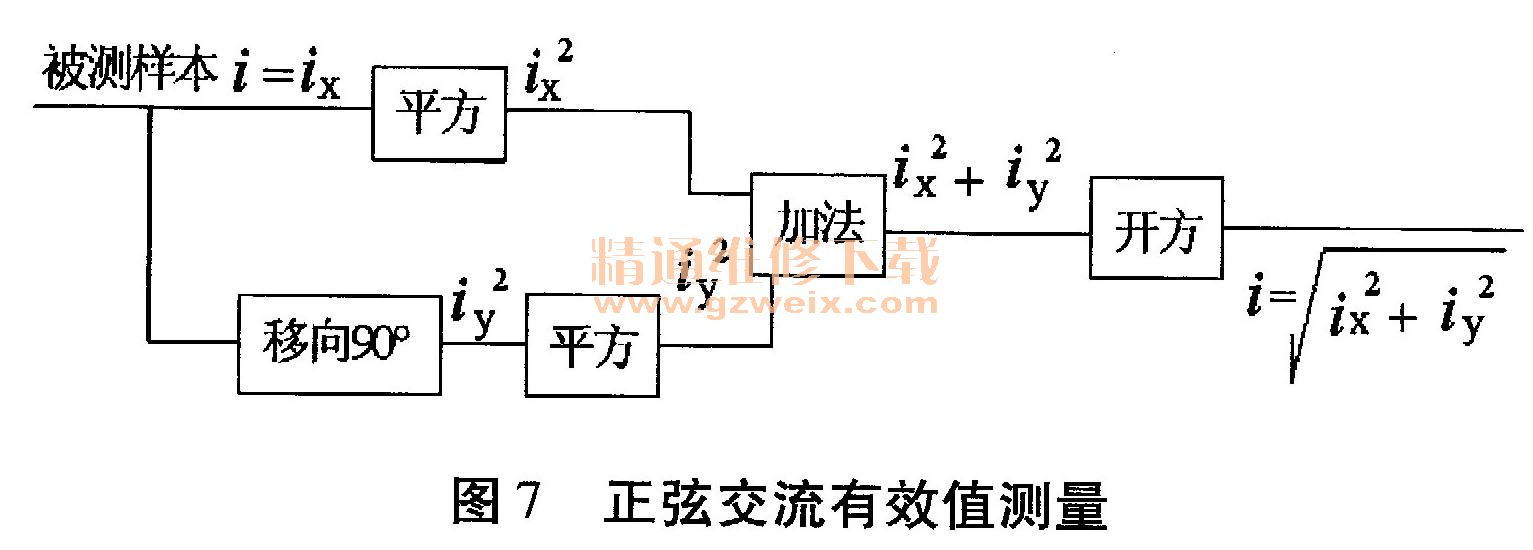

    利用图7的测量方案，可立即测得正弦交流的有效值，而不必等待一个工频周期之后。

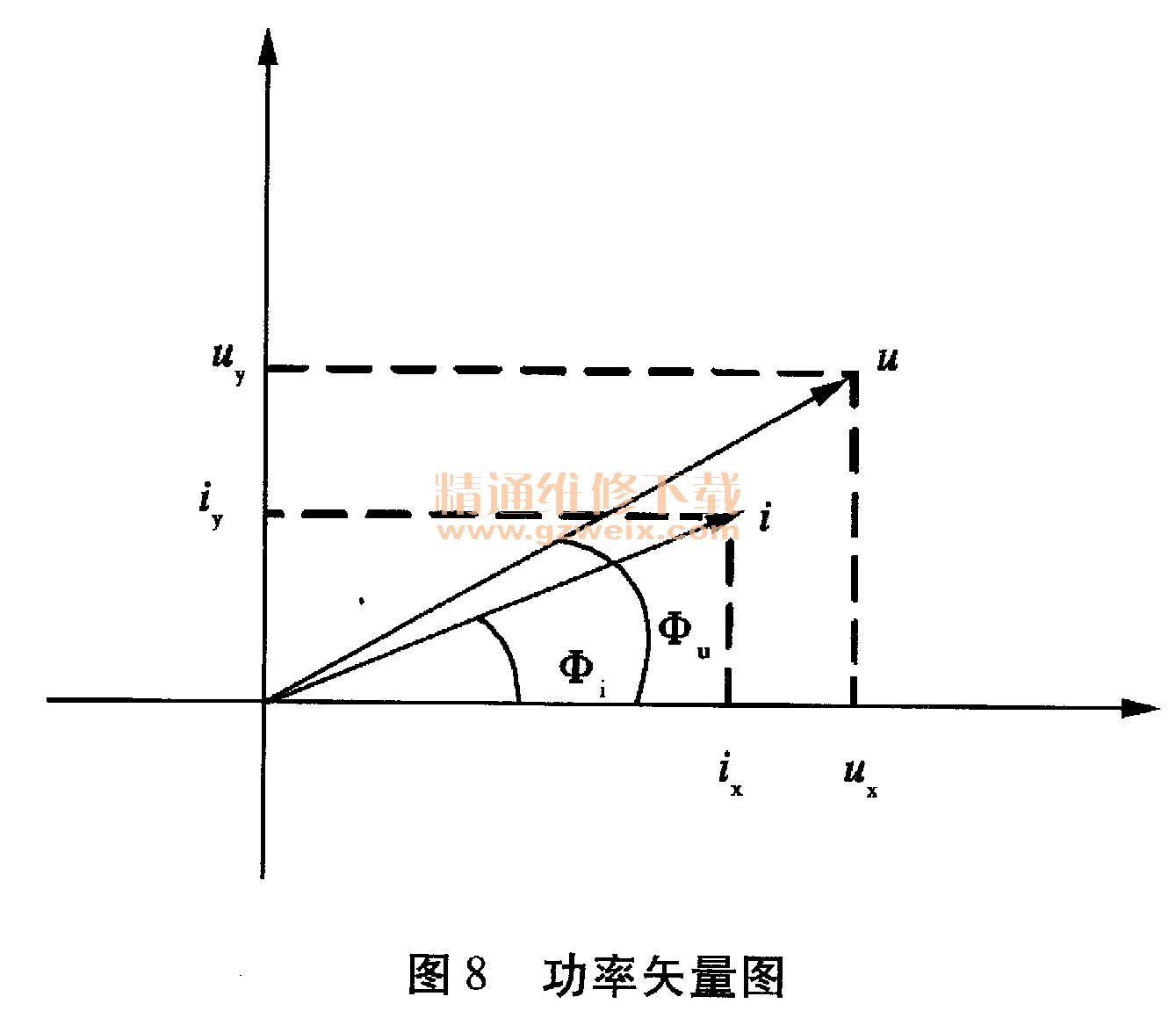

    功率的测量涉及到电压和电流两个特征量，分别构造完成它们的X,Y轴分量后（如图8），即可得到功率的即时样本，实现有功功率P的立即测量。
